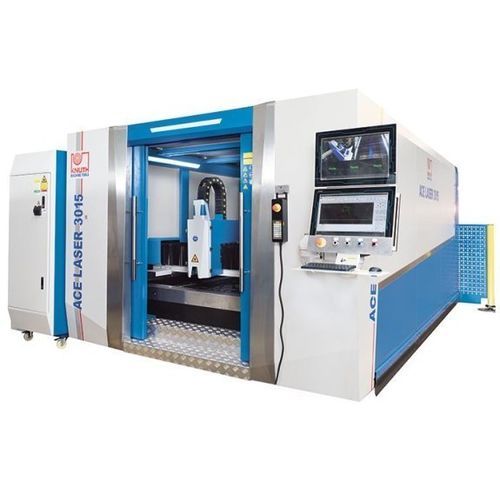

Laser-Schneidemaschine ACE Laser 6020 2.0 R

für Metallfür BlechCNC

Produktbeschreibung
Die ACE Laser Baureihe umfasst Faserlaserschneidanlagen für industrielle Anwendungen. Auf den Schneidprozess ausgelegt, gewährleisten die Anlagen reproduzierbare Teilequalität, Produktivität, Betriebssicherheit und Zuverlässigkeit. Die serienmäßige Ausstattung, einschließlich automatischem Wechseltisch und Filterabsaugung, ermöglicht Fertigung von Einzelteil bis zur Großserie in Bereichen wie Elektronik, Luftfahrt und Automotive.

Highlights

• Gantry-Bauweise mit beidseitigem Antrieb und Arbeitsbereichen bis 6.000 x 2.000 mm
• Komplettes Schneidpaket mit Filterabsaugung und automatischem Wechseltisch
• KNUTH-Service: Aufbau, Inbetriebnahme und Wartung

Technische Daten — Arbeitsbereich
Tischabmessungen: 6.000 mm x 2.000 mm
Werkstückgewicht (max.): 2.000 kg
Achsbeschleunigung X/Y: 8 m/s²
Achsbeschleunigung Z: 5 m/s²

Technische Daten — Verfahrwege
Verfahrweg X-Achse: 2.020 mm
Verfahrweg Y-Achse: 6.050 mm
Verfahrweg Z-Achse: 120 mm

Technische Daten — Eilgang
Eilgang: 80 m/min
Wechselzeit Schneidtisch: 15 s - 20 s

Technische Daten — Genauigkeiten
Positioniergenauigkeit: 0,05 mm/m
Wiederholgenauigkeit: 0,03 mm/m

Technische Daten — Laser
Faserlaser (Standard): 2.000 W (Raycus)
Wellenlänge: 1,08 ± 10% µm
Strahlleistung max.: 2.000 W
Leistungsaufnahme: 6,5 kW
Versorgungsspannung: AC 380V ± 10%, 50/60Hz, 3xL+N
Schnittstärken — Baustahl: 14 mm; Edelstahl: 5 mm; Aluminium: 4 mm

Technische Daten — Antriebsleistungen
Antriebsleistung X-Achse: 2 kW
Antriebsleistung Y-Achse: 2 kW
Antriebsleistung Z-Achse: 0,4 kW

Technische Daten — Abmessungen und Gewicht
Gesamtmaße (L x B x H): 16,3 m x 4,74 m x 2,15 m
Gewicht: 17.800 kg

Produktdetails

• Portalbauweise mit beidseitigem Antrieb und großen Arbeitsbereichen für gängige Blechformate
• Y-Achsen-Portal in Aluminium-Druckguss für geringe Masse und hohe Steifigkeit
• Sorgfältig verschweißter und wärmebehandelter Maschinenrahmen zur Eliminierung von Fertigungsspannungen und zur Sicherstellung dauerhaft präziser Ausrichtung
• Präzisions-Linearführungen für lange Lebensdauer und hohe Schnittgeschwindigkeiten bei geringem Wartungsaufwand
• Zahnstangenantrieb an Z- und Y-Achse für zuverlässige Positioniergenauigkeit
• Servomotoren auf allen Achsen
• Maschinengehäuse mit Filterabsaugung für Arbeitssicherheit; Schutzgläser zur Prozessbeobachtung
• Automatisches Wechseltischsystem ermöglicht Be- und Entladen während des Schneidens zur Minimierung von Rüstzeiten
• Perpendicularitäts-/Quadratheits-Toleranzen gemäß DIN EN ISO 9013-1

Steuerung & Software

• Anwenderfreundliche, anwendungsoptimierte Bedienoberfläche
• Technologiedatenbank mit Schneidparametern und voreingestellten Zyklen für verschiedene Werkstoffe
• Software unterstützt effiziente Auswahl von Prozessparametern und Nesting
• Magnetventile und Proportionalventile regeln Gasdrücke über die Steuerung

Schneidkopf

• RayTools-Schneidkopf mit motorischer Fokusverstellung, integriertem Kollisionsschutz und Höhenkontrolle
• Wartungsfreie Strahlführung über flexible Lichtleiterfasern
• BOCI-Schneidkopf optional für Hochleistungsanlagen (ab ca. 6 kW)

Laserquellen

• Ytterbium-Faserlaser (Raycus) verfügbar von 1.000 bis 6.000 W für ausgewogenes Verhältnis von Schnittqualität und Produktivität
• Wartungsarme Laserquelle zur Reduzierung von Betriebs- und Servicekosten

Serienausstattung (Auswahl)

• Komplettsystem mit CNC-Steuerung (FSCUT2000 / CypCut) — großes Display, Fernbedienung, Fernzugriff, Materialbibliothek, Nesting
• Hochdruck-Schneidkopf mit automatischer Fokusverstellung
• Schutzgehäuse mit verriegelten Fronttüren und Sicherheitsglasfenstern
• Automatischer Wechseltisch
• Absaug- und Filtersystem (Staubabscheider)
• Zentraler Schmierstoffversorgung
• Wasserumlaufkühlung für die Laserquelle
• Automatische Gaskonsole mit Magnetventilen für Sauerstoff und Stickstoff

Optionale Ausrüstung (Auswahl)

• Kühlbetriebene Drucklufttrockner (Taupunkt +3°C, Volumenstrom 0,88 m3/min, inkl. Filter)
• Druckminderventile für unterschiedliche Gasflaschendrücke (O2/N2)
• Zusätzliche Softwarepakete (Offline-Nesting, CAD/CAM)

Technische Merkmale

• Modell: ACE Laser 6020 2.0 R
• Arbeitsbereich – Tisch: 6.000 x 2.000 mm
• Faserlaserleistung (Standard): 2.000 W (Raycus)
• Maximale Schnittstärke (Stahl): 14 mm
• Eilgang: 80 m/min
• Positioniergenauigkeit: 0,05 mm/m — Wiederholgenauigkeit: 0,03 mm/m
• Maße Maschine: 16,3 m x 4,74 m x 2,15 m — Gewicht: 17.800 kg
