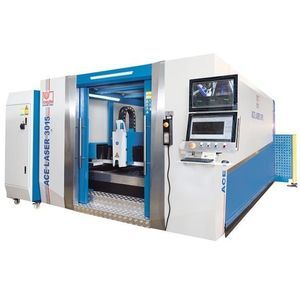

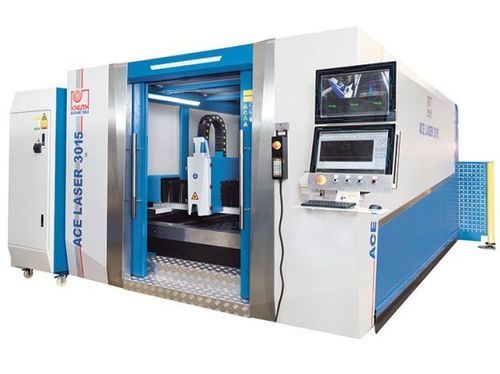

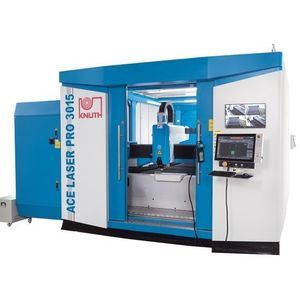

Faserlaser-Schneidemaschine ACE Laser 3015 3.0 R

für Metallfür BlechCNC

Beschreibung
Die ACE-Laser Baureihe bietet industrielle Laserschneidsysteme, die für präzises Schneiden und konstante Bauteilqualität ausgelegt sind – von Einzelstücken bis zur Serienfertigung. Die Anlagen sind auf Produktivität, Sicherheit und lange Lebensdauer ausgelegt und verfügen über umfangreiche Serienausstattung für effizienten und vielseitigen Einsatz in Elektronik-, Luftfahrt- und Automobilanwendungen.

Highlights

• Portalbauweise mit beidseitigem Antrieb
• Vollständiges Schneidpaket inkl. Staubabscheider und Filtration
• KNUTH-Service: Inbetriebnahme, Aufbau und Wartung

Produktdetails

• Gantry-Bauweise mit Antrieb an beiden Seiten; Arbeitsbereiche typ. von 3.000 x 1.500 mm bis 6.000 x 2.000 mm
• Y-Achsen-Portal als Aluminium-Druckguss für geringe Masse und hohe Steifigkeit
• Thermisch behandelter, geschweißter Maschinenrahmen zur Beseitigung von Spannungen und Sicherstellung langfristiger Stabilität
• Präzisions-Linearführungen, wartungsarm und für hohe Schnittgeschwindigkeiten ausgelegt
• Zahnstangenantrieb auf X und Y für zuverlässige Positioniergenauigkeit
• Leistungsstarke Servomotoren an allen Achsen
• Maschinengehäuse mit Schutzglasfenstern zur Sicherheit und Prozessbeobachtung
• Automatisches Wechseltischsystem ermöglicht Beladen/Entladen während des Schneidens
• Rechtwinkligkeits-/Neigungstoleranzen nach DIN EN ISO 9013-1

Steuerung

• Bedienerfreundliche Steueroberfläche, auf Schneidanwendungen optimiert
• Technologiedatenbank mit voreingestellten Schneidparametern und Zyklen für verschiedene Werkstoffe
• Softwareunterstützung für Prozessparameterwahl und effizientes Nesting
• Magnetventile und Proportionalventile zur Regelung der Gasdrücke über die Steuerung

Schneidkopf

• Hochwertiger RayTools-Schneidkopf mit motorischer Fokusverstellung, integriertem Kollisionsschutz und Höhenkontrolle
• Wartungsarme Strahlführung über flexible Lichtleiterfaser für lange Lebensdauer
• Für Hochleistungsanlagen (ab ca. 6 kW) sind BOCI-Hochleistungs-Schneidköpfe verfügbar

Laserquellen

• Ytterbium-Faserlaser (z. B. Raycus) typ. verfügbar von 1 kW bis 6 kW für hohe Schnittqualität und Produktivität
• Wartungsarme Laserquelle reduziert Betriebs- und Wartungskosten
• Modelle mit höherer Laserleistung auf Anfrage

Filtration / Absaugung

• Maschine serienmäßig mit Staubabscheider und Filtrationseinheit (hohe Effizienz)

Technische Daten

• Tischabmessungen: 3.000 mm x 1.500 mm
• Max. Werkstückgewicht: 1.000 kg
• Achsbeschleunigung X/Y: 10 m/s²
• Achsbeschleunigung Z: 5 m/s²
• Verfahrwege X / Y / Z: 1.520 mm / 3.050 mm / 100 mm
• Eilgang: 100 m/min
• Wechselzeit Tisch: 10 s - 15 s
• Positioniergenauigkeit: 0,03 mm/m
• Wiederholgenauigkeit: 0,02 mm/m
• Faserlaser (Standard): 3.000 W
• Max. Strahlleistung: 3.000 W
• Wellenlänge: 1,08 ± 10% µm
• Pulsfrequenz: 50 ~ 5k Hz
• Leistungsaufnahme: 12 kW
• Versorgungsspannung: AC 380V ± 10%, 50/60Hz, 3xL+N
• Schneidleistung Baustahl: 18 mm; Edelstahl: 8 mm; Aluminium: 6 mm
• Antriebsleistungen X/Y/Z: 1 kW / 1,5 kW / 0,4 kW
• Abmessungen (L x B x H): 9,8 m x 3,7 m x 2,15 m
• Gewicht Maschine: 8.000 kg
