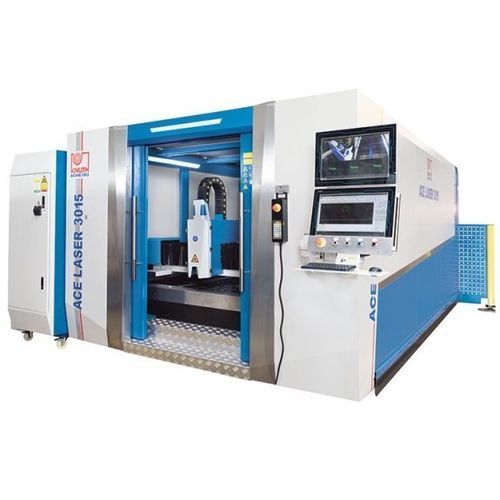

Faserlaser-Schneidemaschine ACE Laser 4020 1.5 R

für Metallfür BlechCNC

Beschreibung
Die ACE-Laser Baureihe umfasst Faserlaser-Schneidsysteme für den industriellen Einsatz. Sie sind für präzise Schneidprozesse ausgelegt und liefern konstante Teilequalität, Produktivität, Sicherheit und Zuverlässigkeit. Umfangreiche Standardausstattung ermöglicht effizienten und vielseitigen Einsatz von Losgröße 1 bis zur Serienfertigung in Elektronik, Luftfahrt und Automobilindustrie.

Highlights

• Portalbauweise mit hochwertigen Komponenten
• Komplettes Schneidpaket inklusive Filterabsaugung
• Umfassender KNUTH-Service: Konstruktion, Aufbau, Inbetriebnahme und Wartung

Details

• Gantry-Bauweise mit beidseitigem Antrieb und großem Arbeitsbereich zur Aufnahme gängiger Blechformate
• Y-Achsen-Portal als Aluminium-Druckguss für geringes Gewicht und hohe Steifigkeit, hervorragende Dynamik
• Wärmebehandlung des geschweißten Maschinenbetts zur Beseitigung von Spannungen und Sicherstellung langfristiger Genauigkeit
• Präzisions-Linearführungen: wartungsarm, dauerhaft präzise und für hohe Schnittgeschwindigkeiten ausgelegt
• Hochpräzise Zahnstangenantriebe an Y- und Z-Achse für zuverlässiges Positionierverhalten
• Kraftvolle Servomotoren auf allen Achsen für dynamische Bewegungen
• Geschlossene Maschinenverkleidung mit Filterabsaugung und Schutzfenstern zur sicheren Beobachtung des Schnittprozesses
• Automatisches Wechseltischsystem ermöglicht Be- und Entladung während des Schneidens zur Minimierung von Rüstzeiten
• Rechtwinkligkeits-/Quadraturtoleranzen nach DIN EN ISO 9013-1

Steuerung

• Anwendungsoptimierte, benutzerfreundliche Bedienoberfläche
• Technologiedatenbank mit Schneidparametern und voreingestellten Zyklen für verschiedene Metalle
• Benutzerfreundliche Software zur effizienten Bearbeitung von Schneidjobs und Auswahl der Prozessparameter
• Magnet- und Proportionalventile regeln die gasseitige Druckeinstellung während des Schneidprozesses

Schneidkopf

• RayTools-Schneidkopf mit motorischer Fokuslagenverstellung, integriertem Kollisionsschutz und Höhenkontrolle
• Wartungsarme Strahlführung über flexible Lichtleiterfaserkabel für lange Lebensdauer
• Optional BOCI-Schneidköpfe für Hochleistungsanwendungen bei höheren Laserleistungen

Laserquellen

• Ytterbium-Faserlaser (Raycus) verfügbar von 1.000 bis 6.000 W; Standardkonfiguration: 1.500 W
• Wartungsarme Laserquelle reduziert Betriebs- und Instandhaltungskosten

Technische Daten (Tabellen)
Arbeitsbereich
Tischabmessungen: 4.000 mm x 2.000 mm
Werkstückgewicht (max.): 1.500 kg
Achsbeschleunigung X-/Y-Achse: 10 m/s²
Achsbeschleunigung Z-Achse: 5 m/s²

Verfahrwege
Verfahrweg X-Achse: 2.020 mm
Verfahrweg Y-Achse: 4.050 mm
Verfahrweg Z-Achse: 100 mm

Eilgang
Eilgang: 100 m/min
Wechselzeit Schneidtisch: 12 s - 17 s

Genauigkeiten
Positioniergenauigkeit: 0,03 mm/m
Wiederholgenauigkeit: 0,02 mm/m

Laser
Faserlaser: 1.500 W
Wellenlänge: 1,08 ± 10% µm
CW-Strahlleistung (max.): 1.500 W
Pulsfrequenz: 50~5k Hz
Leistungsaufnahme: 5,3 kW
Versorgungsspannung: AC 380V ± 10%, 50/60Hz, 3xL+N
Schneidleistung Baustahl: 12 mm
Schneidleistung Edelstahl: 4 mm
Schneidleistung Aluminium: 3 mm

Antriebsleistungen
Antriebsleistung X-Achse: 1 kW
Antriebsleistung Y-Achse: 1,5 kW
Antriebsleistung Z-Achse: 0,4 kW

Maße und Gewichte
Abmessungen (L x B x H): 10,34 m x 4,28 m x 2,2 m
Gewicht: 9.000 kg

Caractéristiques / spécifications techniques

• Modell: ACE Laser 4020 1.5 R
• Arbeitsbereich (Tisch): 4.000 x 2.000 mm
• Max. Werkstückgewicht: 1.500 kg
• Laserquelle: Ytterbium-Faserlaser (z. B. Raycus), 1.500 W (Standard)
• Max. Schneiddicken (Baustahl/Edelstahl/Aluminium): 12 / 4 / 3 mm
• Positioniergenauigkeit: 0,03 mm/m; Wiederholgenauigkeit: 0,02 mm/m
• Eilgang: 100 m/min; Wechselzeit Schneidtisch: 12–17 s
• Versorgung: AC 380V ±10%, 50/60 Hz; Leistungsaufnahme: 5,3 kW
• Abmessungen (LxBxH): 10,34 m x 4,28 m x 2,2 m; Gewicht: 9.000 kg
