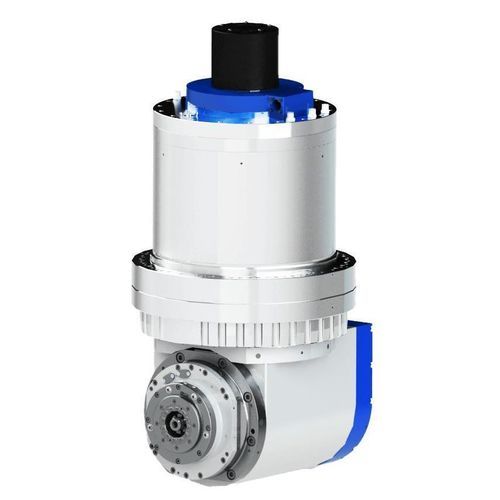

2-Achsen-Fräskopf DBDB-335-100-810-A26W-A1

kontinuierlichSchwerfräsflanschmontiert

Produktübersicht
Für die Schwerzerspanung auf 5‑Achsen‑ und Mehrachsenmaschinen entwickelt, liefert die DBDB-335-100-810-A26W-A1 ein kontinuierliches Achsdrehmoment von 810 N·m (Spitze 1 150 N·m) und integriert eine HSK-T63 Leistungs‑Spindel mit 80 N·m Dauer­drehmoment und 37 kW Dauerleistung für Niedriggeschwindigkeits‑Bearbeitung unter hoher Last. Die Spindel läuft bis 12 000 U/min und bietet hohe Klemmkraft zur sicheren Werkzeugspannung.

Merkmale

• Zweck: Schwerzerspanung und hochdrehmomentige Bearbeitung auf Drehachsen.
• Drehachse: Nennmoment 810 N·m; Spitzenmoment 1 150 N·m; Nenndrehzahl 100 U/min.
• Integrierte HSK-T63 Spindel: 37 kW (S1), Dauer­drehmoment 80 N·m, max. 12 000 U/min, Nenndrehzahl 4 410 U/min.
• Bremsklemmmoment ≥ 2 800 N·m (0,55 MPa).
• Steifigkeit: axial > 170 N/μm an der Wellenkante; radial > 300 N/μm.
• Encoder: 27 Bit (FANUC), Signal Sin/Cos 1 Vpp; Positioniergenauigkeit ±7,5 arcsec (±15); Wiederholgenauigkeit ±2 arcsec.
• Kühlung: Wasserkühlung für Achse und Spindel; Produktgewicht ≈353 kg.

Technische Daten (Zusammenfassung)
2‑Achsen Kopfmodell: DBDB-335-100-810-A26W-A1; Flanschgröße φ335 mm; Nennspannung Kopf 220 V; Achsdrehmoment Nenn 810 N·m; max. 1 150 N·m; Achsdrehzahl Nenn 100 U/min; Bremsklemmmoment ≥ 2 800 N·m (0,55 MPa); Encoder 27 Bit (FANUC); Positioniergenauigkeit ±7,5 arcsec (±15); Wiederholgenauigkeit ±2 arcsec; Kühlung Wasser; Produktgewicht ≈353 kg.

Parameter der elektrischen Spindel
Nenndrehzahl 4 410 U/min; Max. 12 000 U/min; Nennspannung 380 V; Nennfrequenz 204 Hz; Max. Frequenz 800 Hz; Dauerleistung 37 kW (S1); Dauer­drehmoment 80 N·m; Dauerstrom 75 A; Maximalstrom 124 A; Kühlung Wasser; Werkzeuginterface HSK-T63; Broaching-Kraft 20 000–28 000 N; Werkzeugentladung hydraulisch; Encodersignal Sin/Cos 1 Vpp; Spindelmontagedurchmesser φ210h5; Rundlauf Kegelloch 0,001 mm; Rundlauf Wellenende 0,001 mm.

Anwendungen

• Schwerzerspanung und hochdrehmomentige Achsoperationen auf 5‑Achsen‑ und Mehrachsen‑Bearbeitungszentren.
• Grobbearbeitung und Schlicht bearbeitung bei niedrigen Drehzahlen und hoher Leistung mit Bedarf an starker Achsfixierung und hoher Klemmkraft.
• Geeignet für Luftfahrt, Automobilbau, Werkzeug‑ und Formenbau sowie andere Branchen, die drehmomentstarke Achsen mit kraftvoller HSK-T63 Spindel erfordern.

Technische Spezifikationen

• Modell: DBDB-335-100-810-A26W-A1
• Serie: DBDB-335
• Achsendrehmoment (Nenn): 810 N·m
• Achsendrehmoment (Max): 1 150 N·m
• Achsendrehzahl Nenn: 100 U/min
• Bremsklemmmoment (0,55 MPa): ≥ 2 800 N·m
• Encoder: 27 Bit (FANUC)
• Positioniergenauigkeit: ±7,5 arcsec (±15)
• Wiederholgenauigkeit: ±2 arcsec
• Axiale Steifigkeit Wellenende: > 170 N/μm
• Radiale Steifigkeit: > 300 N/μm
• Spindelleistung: 37 kW Dauer
• Spindeldrehmoment Dauer: 80 N·m
• Spindeldrehzahl: 4 410 U/min (Nenn), 12 000 U/min (Max)
• Spindelspannung: 380 V; Frequenz 204 Hz (max 800 Hz)
• Dauerstrom Spindel: 75 A; Max Strom 124 A
• Werkzeuginterface: HSK-T63
• Broaching-Kraft: 20 000–28 000 N
• Werkzeugentladung: hydraulisch
• Spindelmontagedurchmesser: φ210h5
• Rundlauf (Kegelbohrung / Fläche): 0,001 mm / 0,001 mm
• Kühlung: Wasserkühlung (Kopf und Spindel)
• Gewicht ca.: 353 kg
