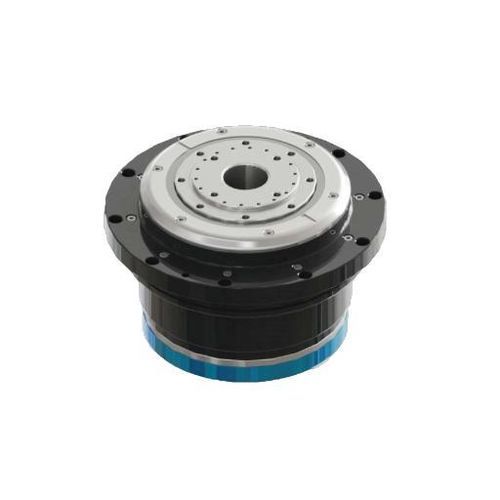

Motordrehtisch DZDV-320-250-68-105-A26

horizontalzum Schleifenmit Direktantrieb

Kurze Beschreibung
Die DZDV-320-Konfiguration bietet ein ausgewogenes Verhältnis zwischen Drehzahl und moderater Werkstückbelastung. Sie erreicht bis zu 250 U/min und ein Spitzenmoment von 332 Nm bei einer zulässigen Belastung von 120 kg, wodurch sie für Werkzeugschleifanlagen geeignet ist, die keine 200-kg-Plattform benötigen. Die Rückmeldung erfolgt über einen BiSS-C-Encoder (26-Bit-Implementierung in den Metadaten angegeben).

Hauptmerkmale

• Optimiert für Schleifprozesse mit Kompromiss zwischen Drehzahl und Belastung.
• Max. Drehzahl 250 U/min; Spitzenmoment 332 Nm; zulässige Belastung 120 kg.
• BiSS-C-Encoder mit hoher Auflösung für die Positionsrückmeldung.
• Schutzart IP67 für industrielle Umgebungen.
• Zulässige Werkstückträgheit 1.2 kg·m² und zulässige Momentenbelastung 500 Nm.

Technische Daten
DZDV-320-250-68-105-A26

• Nenndrehzahl: 200 rpm
• Höchstgeschwindigkeit: 250 rpm
• Nenndrehmoment: 105 Nm
• Max. Drehmoment: 332 Nm
• Nennstrom: 8.5 A
• Max. Strom: 20 A
• Anzahl Motorpole: 30
• Bemessungsspannung: 220 V
• Klemmdrehmoment: /
• Klemm-Luftdruck: /
• Positioniergenauigkeit: Gitter ±10 s; Zeitgitter ±3 s
• Bidirektionale Wiederholgenauigkeit: Gitter ±2 s; Zeitgitter ±1 s
• Schutzgrad: IP67
• Gebertyp: BiSS-C (26-Bit)
• Zulässige Belastung: 120 kg
• Zulässige Werkstückträgheit: 1.2 kg·m²
• Zulässige Momentenbelastung: 500 Nm

Abmessungen und Montage
Umriss- und Montageabmessungen sind als Produktdiagramm auf der Produktseite verfügbar.
