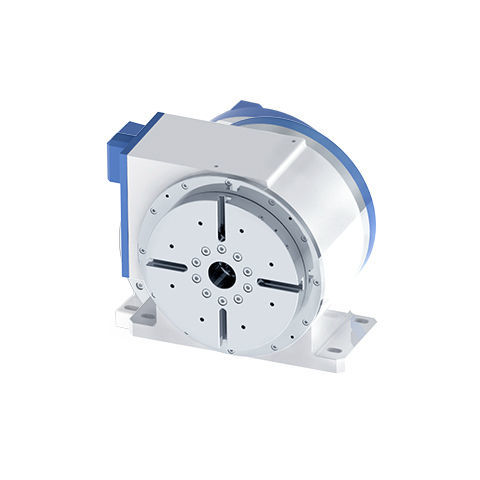

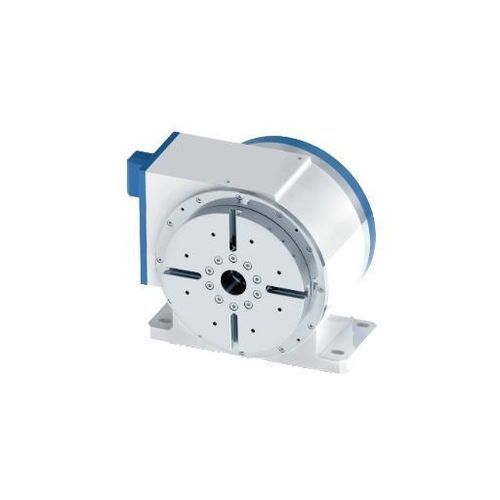

Motordrehtisch DZDH-255-200-160-253-A26-A

horizontalzur Materialbearbeitungmit Direktantrieb

Produktübersicht
Der Drehtisch DZDH-255-200-160-253-A26-A ist für den Einsatz als vierte Achse in Bearbeitungszentren und für Drehbearbeitungen ausgelegt, die punktuell hohes Drehmoment und zuverlässige Spannkraft erfordern. Dauerdrehmoment 253 Nm, Spitzendrehmoment 748 Nm. Ausführung mit Durchgangsbohrung und Reitstockunterstützung; zulässige Momentenlast 1000 Nm; Schutzart IP67.

Hauptmerkmale

• Dauerdrehmoment: 253 Nm
• Spitzendrehmoment: 748 Nm
• Klemmdrehmoment: 500 Nm bei Klemmluftdruck 0.5–0.6 MPa
• Nenndrehzahl / Max. Drehzahl: 200 U/min
• Durchgangsbohrung zur Durchführung von Werkzeugen und Kabeln
• Positioniergenauigkeit: Gitter ±10 s; Zeitgitter ±3 s; Wiederholgenauigkeit (bidirektional) Gitter ±2 s; Zeitgitter ±1 s
• Schutzart IP67 gegen Kühlschmierstoffe und Späne
• Encoder-Optionen: Mitsubishi (optional), Fanuc, Siemens, BiSS-C
• Verschleißfreie Antriebslösung zur Reduzierung des Wartungsaufwands gegenüber Schneckenantrieben

Technische Daten
Modell: DZDH-255-200-160-253-A26-A
Nenndrehzahl: 200 rpm
Höchstgeschwindigkeit: 200 rpm
Nenndrehmoment: 253 Nm (Dauer)
Spitzendrehmoment: 748 Nm
Nennstrom: 17.5 A
Max. Strom: 63 A
Anzahl Motorpole: 30
Nennspannung: 220 V
Klemmdrehmoment: 500 Nm
Klemmluftdruck: 0.5–0.6 MPa
Positioniergenauigkeit: Gitter ±10 s; Zeitgitter ±3 s
Bidirektionale Wiederholgenauigkeit: Gitter ±2 s; Zeitgitter ±1 s
Schutzart: IP67
Encoder-Typ: Mitsubishi (optional), Fanuc, Siemens, BiSS-C
Zulässige Traglast: 100 kg (150 kg mit Reitstock)
Zulässige Werkstückträgheit: 3 kg·m²
Zulässige Momentenbelastung: 1000 Nm

Anwendungsbereiche

• Vierte Achse in Bearbeitungszentren für Mehrseitenbearbeitung und Indexieren
• Punktuelle Hochdrehmomentbearbeitungen und schwere Fräsarbeiten
• Spannvorrichtungen mit Reitstockunterstützung für lange oder großdurchmessrige Werkstücke
• Rotationsindexierung und automatisierte Bearbeitungszellen mit Durchgangsbohrung

Optionen & Zubehör

• Encoder-Optionen: Mitsubishi (optional), Fanuc, Siemens, BiSS-C
• Reitstock / hintere Stütze
• Kundenspezifische Flansche und Montageadapter
• Vakuum- oder Hydraulikspannschnittstellen auf Anfrage

Bestellinformation
Standardbezeichnung: DZDH-255-200-160-253-A26-A. Geben Sie beim Bestellen Encoder-Typ, Reitstockoption und Montageinterface an. Technische Zeichnungen für Flanschmaße und Einbauräume beachten.
