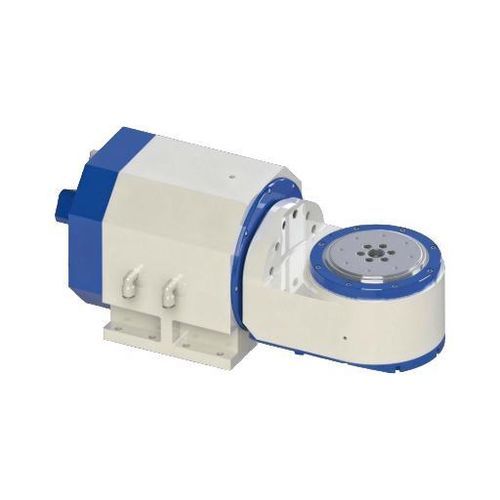

Motordrehtisch DZDA-110-100/200-30/10-A26W-A4 - A Axis / C Axis

horizontalzur Materialbearbeitungkompakt

Produktübersicht
Die DZDA-110 ist für beengte Einbauräume und kleine Werkstücke ausgelegt. Ihre 110 mm C-Achsen-Planfläche, die kompakte Einarmkonstruktion und ein spezifizierter Planlauf von 0.003 mm ermöglichen Fünf-Achs-Bearbeitung ohne überdimensionierte Dreheinheit und eignen sich zur Integration in kompakte CNC-Maschinen.

Technische Daten (Zusammenfassung)
Modell: DZDA-110-100/200-30/10-A26W-A4 - A-Achse / C-Achse; Scheibenoberflächendurchmesser C: 110 mm; Mittenhöhe (A): 110 mm; Scheibenhöhe (C): 149 mm; Mittellochdurchmesser (C): 20 mm; Klemmung A: Luft (0.5–0.6 MPa); Klemmmoment A: 60 N·m (@0.6 MPa); Planlauf Oberfläche C: 0.003 mm; Radialer Rundlauf C: 0.005 mm; Antriebsart: Torquemotor-Direktantrieb (A & C); Treiberspannung: 220 V; Drehzahlen (A/C): 100/100 rpm, 200/200 rpm; Drehmoment (A/C) Nenn/Max: 29.6/52.5 N·m, 9/30 N·m; Strom (A/C) Nenn/Max: 1.75/3.2 A, 0.7/3 A; Leistung S1 (A/C): 0.31 kW / 0.19 kW; Leistung S6 (A/C): 0.37 kW / 0.38 kW; Kühlung: A-Achse wassergekühlt, C-Achse natürliche Kühlung; Motortemperatursensor: KTY84-130; Positioniergenauigkeit: ±10 (20) Bogensek.; Wiederholgenauigkeit: ±2 (4) Bogensek.; Minimale Einheit: 0.001"; Tragfähigkeit: 10 kg; Gewicht: 42 kg; Schutzart: IP66.

Abmessungen
Auf der Produktseite steht ein Maßbild für das Gesamtlayout und die Montage-Schnittstellen zur Verfügung.

Merkmale / Technische Spezifikationen

• Modell: DZDA-110
• Scheibenoberflächendurchmesser C: 110 mm
• Mittenhöhe (A-Achse): 110 mm
• Scheibenhöhe (C-Achse): 149 mm
• Mittellochdurchmesser (C-Achse): 20 mm
• Klemmung: Luft (0.5–0.6 MPa) für A-Achse
• Klemmmoment (A-Achse): 60 N·m (@0.6 MPa)
• Planlauf Oberfläche (C): 0.003 mm
• Radialer Rundlauf (C): 0.005 mm
• Antriebsart: Torquemotor-Direktantrieb (A & C)
• Treiberspannung: 220 V
• Drehzahl (A / C) Nenn/Max: 100/100 rpm / 200/200 rpm
• Drehmoment (A / C) Nenn/Max: 29.6/52.5 N·m / 9/30 N·m
• Strom (A / C) Nenn/Max: 1.75/3.2 A / 0.7/3 A
• Leistung S1 100% (A/C): 0.31 kW / 0.19 kW
• Leistung S6 40% (A/C): 0.37 kW / 0.38 kW
• Kühlung: A-Achse Wasserkühlung; C-Achse natürliche Kühlung
• Motortemperatursensor: KTY84-130
• Positioniergenauigkeit: ±10 (20) Bogensek.
• Wiederholgenauigkeit: ±2 (4) Bogensek.
• Minimale Einheit: 0.001"
• Tragfähigkeit: 10 kg
• Gewicht: 42 kg
• Schutzklasse: IP66

Kompatibilität
Kompatibel mit Steuerungssystemen: Lynuc, HNC, SYNTEC, FANUC, SIEMENS, MITSUBISHI.
