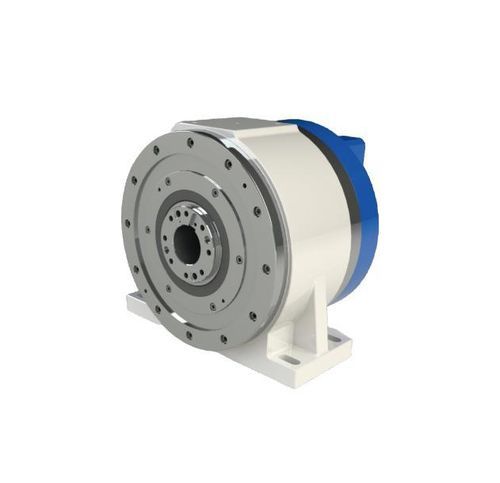

Motordrehtisch DZGD-180A31

horizontalzur Materialbearbeitungmit Direktantrieb

Produktübersicht
Die DZGD-180A31 ist ein 180 mm Direktantriebs-Drehtisch, ausgelegt für unterstützte CNC-Indexieraufgaben und intermittierende Zerspanung. Standard-Zuladung beträgt 50 kg und steigt auf 80 kg bei Verwendung eines Reitstocks. Hoher Spitzendrehmomentwert unterstützt anspruchsvolle Schneid- und Positionierarbeiten.

Hauptparameter

• Frontdurchmesser: Ø180 mm
• Zulässige Last: 50 kg (80 kg mit Reitstock)
• Nenndrehzahl: 200 rpm, Max. Drehzahl: 250 rpm
• Nenndrehmoment: 73.7 Nm, Max. Drehmoment: 276 Nm
• Schutzart: IP67

Technische Daten
Modell: DZGD-180A31
Nenndrehzahl: 200 rpm
Max. Drehzahl: 250 rpm
Nenndrehmoment: 73.7 Nm
Max. Drehmoment: 276 Nm
Bemessungsstrom: 4.5 A
Max. Strom: 20.7 A
Anzahl Motorpole: 44
Bemessungsspannung: 220 V
Klemmdrehmoment: 235 Nm
Klemmluftdruck: 0.5-0.6 MPa
Positioniergenauigkeit: Gitter ±10 s; Zeitgitter ±3 s
Bidirektionale Wiederholgenauigkeit: Gitter ±2 s; Zeitgitter ±1 s
Encoder-Optionen: Mitsubishi, Fanuc, Siemens, BiSS-C (optional)
Zulässige Arbeitsplatzträgheit: 0.99 kg·m²
Zulässige Momentenbelastung: 500 Nm

Funktionen & Anwendungen

• Direktantriebs-Aufbau für hohen Drehmoment und reaktives Indexieren
• Reitstockoption erhöht Zuladung und Werkstückstabilität bei unterstützten Aufbauten
• Mehrere Encoder-Optionen zur Integration in gängige CNC-Steuerungen
• IP67-Schutzklasse für industrielle Einsatzumgebungen
• Geeignet für CNC-Indexierung, intermittierendes Fräsen und Integration in Mehrachsenmaschinen

Abmessungen & Zeichnung
Enthält Plattform mit Ø180 mm; detaillierte Maßzeichnungen und Befestigungsinformationen sind in den Herstellerunterlagen verfügbar.

Eigenschaften / Technische Spezifikationen

• Modell: DZGD-180A31
• Frontdurchmesser: Ø180 mm
• Tragfähigkeit: 50 kg (80 kg mit Reitstock)
• Nenndrehzahl: 200 rpm
• Max. Drehzahl: 250 rpm
• Nenndrehmoment: 73.7 Nm
• Max. Drehmoment: 276 Nm
• Bemessungsstrom: 4.5 A
• Max. Strom: 20.7 A
• Anzahl Motorpole: 44
• Bemessungsspannung: 220 V
• Klemmdrehmoment: 235 Nm
• Klemmluftdruck: 0.5-0.6 MPa
• Positioniergenauigkeit: Gitter ±10 s / Zeitgitter ±3 s
• Wiederholbarkeit bidirektional: Gitter ±2 s / Zeitgitter ±1 s
• Schutzart: IP67
• Encoder: Mitsubishi, Fanuc, Siemens, BiSS-C (optional)
• Zulässige Arbeitsplatzträgheit: 0.99 kg·m²
• Zulässige Momentenbelastung: 500 Nm
