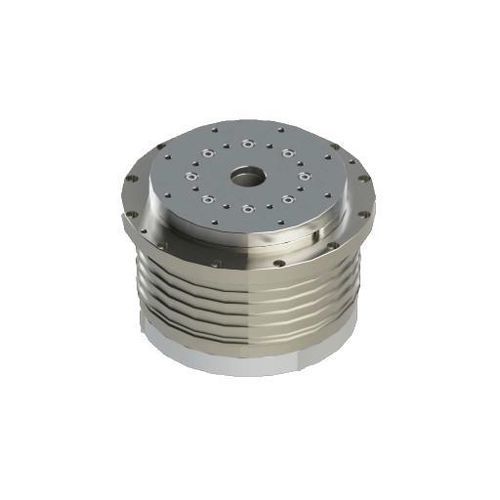

Motordrehtisch DZDV-320-200-60.5-300-A26

horizontalzum Schleifenkompakt

Produktübersicht
Diese Konfiguration vereint einen Spitzenantrieb 600 Nm und eine zulässige Last von 200 kg in einem kompakten zylindrischen Gehäuse. Die Einheit unterstützt Werkstückträgheiten bis 3 kg·m² und eine zulässige Momentenbelastung von 1.000 Nm, sodass voluminöse Spannvorrichtungen ohne hohe externe Basis möglich sind. Pneumatische Spannvorrichtung (optional) und BiSS‑C Rückmeldung verfügbar.

Technische Daten
DZDV-320-200-60.5-300-A26
Nenndrehzahl: 200 rpm
Max. Drehzahl: 200 rpm
Nenndrehmoment: 300 Nm
Max. Drehmoment: 600 Nm
Bemessungsstrom: 18 A
Max. Strom: 36 A
Anzahl Motorpole: 48
Bemessungsspannung: 220 V
Klemmdrehmoment: Assorting 235 Nm (optional)
Klemmluftdruck: Assorting 0,5–0,6 MPa (optional)
Positioniergenauigkeit: Grating ±10 s; Time grating ±3 s
Bidirektionale Wiederholgenauigkeit: Grating ±2 s; Time grating ±1 s
Schutzart: IP67
Gebertyp: BiSS-C (26 bit)
Zulässige Belastung: 200 kg
Zulässige Werkstückträgheit: 3 kg·m²
Zulässige Momentenbelastung: 1000 Nm

Anwendungen
Entwickelt für direktangetriebene Werkzeugschleifmaschinen und die Integration in kompakte 4‑Achsen‑Drehtische. Geeignet für automatisierte Schleifsysteme, umfangreiche Spannvorrichtungen bei begrenztem Bauraum und präzise rotative Achsen in Fertigungszellen.

Funktionen / technische Spezifikationen

• Modell: DZDV-320-200-60.5-300-A26
• Nenndrehzahl / max: 200 rpm / 200 rpm
• Nenndrehmoment: 300 Nm; Spitzenmoment: 600 Nm
• Zulässige Belastung: 200 kg
• Zulässige Werkstückträgheit: 3 kg·m²
• Zulässige Momentenlast: 1000 Nm
• Nenn-/Max.-Strom: 18 A / 36 A
• Anzahl Motorpole: 48
• Bemessungsspannung: 220 V
• Klemmdrehmoment (opt.): 235 Nm; Klemmluftdruck: 0,5–0,6 MPa
• Positioniergenauigkeit: Grating ±10 s; Wiederholgenauigkeit bidirektional: Grating ±2 s
• Encoder: BiSS-C (26 bit)
• Schutzart: IP67
