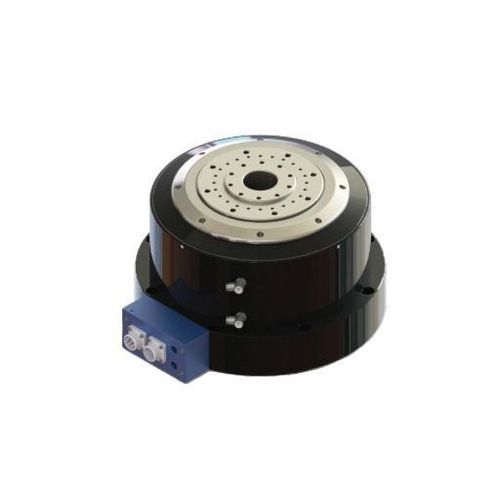

Motordrehtisch DZDV-320-200-225-300-A26

horizontalzum Schleifenmit Direktantrieb

Kurzübersicht
Das geschlossene Sockeldesign integriert den Drehkörper und die externen Anschlüsse in ein höheres Gehäuse und bewahrt das Nenndrehmoment von 300 Nm sowie die Tragfähigkeit von 200 kg der DZDV-320-Serie. Das Gerät bietet eine 200-kg-Drehtabelle mit 600 Nm Spitzenmoment, optionaler 235 Nm Klemmung, IP67-Schutz und BiSS-C-Rückmeldung, vorgesehen für Direktantriebs-Schleifmaschinen und präzise Indexieranwendungen.

Technische Daten (Tabelle)
DZDV-320-200-225-300-A26
Nenndrehzahl: 200 rpm
Max. Drehzahl: 200 rpm
Nenndrehmoment: 300 Nm
Spitzenmoment (Max.torque): 600 Nm
Bemessungsstrom: 18 A
Max. Strom: 36 A
Anzahl Motorpole: 48
Bemessungsspannung: 220 V
Klemmdrehmoment (optional): 235 Nm
Klemm-Luftdruck: 0,5–0,6 MPa
Positioniergenauigkeit (Raster): ±10 s
Positioniergenauigkeit (Zeitraster): ±3 s
Bidirektionale Wiederholgenauigkeit (Raster): ±2 s
Bidirektionale Wiederholgenauigkeit (Zeitraster): ±1 s
Schutzart: IP67
Encoder-Typ: BiSS-C
Zulässige Belastung: 200 kg
Zulässige Werkstückträgheit: 3 kg·m²
Zulässiges Moment: 1000 Nm

Anwendungen

• Integration in Direktantriebs-Schleifmaschinen mit geschlossener Anschlussführung.
• Präzises Indexieren und vertikale Spannvorgänge mit hoher Last.
• Maschinentische und automatisierte Zellen, die Schutzklasse IP67 erfordern.

Merkmale / technische Spezifikationen

• Modell: DZDV-320-200-225-300-A26 (geschlossener Sockel)
• Nenn-/Max.-Drehzahl: 200 rpm
• Nenndrehmoment: 300 Nm; Spitzenmoment: 600 Nm
• Nenn-/Max.-Strom: 18 A / 36 A
• Motorpole: 48
• Bemessungsspannung: 220 V
• Optionaler Klemmmoment: 235 Nm (0,5–0,6 MPa)
• Positioniergenauigkeit und Wiederholbarkeit in Sekunden (siehe Tabelle)
• Schutzart: IP67
• Encoder: BiSS-C
• Zulässige Last: 200 kg; Zulässige Trägheit: 3 kg·m²; Zulässiges Moment: 1000 Nm
