Motordrehtisch DZDA-110-100/200-30/10-A26W-A4 - A Axis / C Axis

horizontalzur Materialbearbeitungmit Direktantrieb

Produktbeschreibung

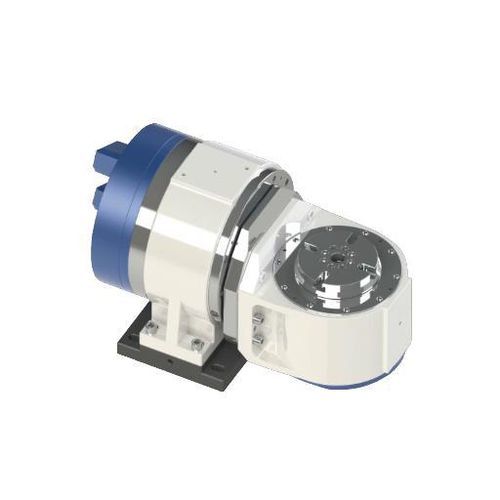

Die DZDA-160 ist ein einarmiger Fünf-Achs-Drehtisch, entwickelt für die kompakte Integration der direkten A/C-Achsenbewegung. Er bietet Zwei-Achsen-Zugang für Maschinenbauer, vereinfachte mechanische und elektrische Integration sowie Kompatibilität mit gängigen CNC-Steuerungen.

Technische Daten (Auszug)
Modell: DZDA-110-100/200-30/10-A26W-A4 — A-Achse / C-Achse
Durchmesser Scheibenoberfläche (mm): A-Achse: N/A | C-Achse: 110
Mittenhöhe (mm): A-Achse: 110 | C-Achse: N/A
Scheibenhöhe (mm): A-Achse: N/A | C-Achse: 149
Mittellochdurchmesser (mm): A-Achse: N/A | C-Achse: 20
Klemmart: A-Achse: Luft (0.5-0.6 MPa) | C-Achse: N/A
Klemmmoment (N·m): A-Achse: 60 (@0.6 MPa) | C-Achse: N/A
Rundlauf (Fläche / radial) (mm): A-Achse: N/A | C-Achse: 0.003 / 0.005
Antriebsart: Torquemotor-Direktantrieb (A- und C-Achse)
Treiber-Spannung (V): 220 / 220
Nenn-/Max-Drehzahl (U/min): A-Achse 100/100 | C-Achse 200/200
Nenn-/Max-Drehmoment (N·m): A-Achse 29.6/52.5 | C-Achse 9/30
Nenn-/Max-Strom (A): A-Achse 1.75/3.2 | C-Achse 0.7/3
Leistung S1 100% (kW): A-Achse 0.31 | C-Achse 0.19
Leistung S6 40% (kW): A-Achse 0.37 | C-Achse 0.38
Motortemperatursensor: KTY84-130 (beide Achsen)
Positioniergenauigkeit (Bogensek.): ±10 (20) | Wiederholgenauigkeit: ±2 (4)
Kleinste Einheit: 0.001"
Tragfähigkeit (kg): 10
Gewicht (kg): 42
Schutzart: IP66
Kompatible Steuerungen: Lynuc, HNC, SYNTEC, FANUC, SIENMENS, MITSUBISHI

Charakteristiken / technische Spezifikationen

• Einarmige Architektur für kompakte Integration der A/C-Achsen als Direktantrieb.
• Torquemotor-Direktantrieb an A- und C-Achse für präzise Drehmoment- und Positioniersteuerung.
• Luftspannvorrichtung anzugeben (0,5–0,6 MPa) mit Klemmmoment 60 N·m (@0.6 MPa).
• Hohe Indexiergenauigkeit: Flächenlauf 0.003 mm, Radiallauf 0.005 mm (C-Achse).
• Elektrik: Treiberspannung 220 V; Motortemperatursensor KTY84-130.
• Für die Integration in fünfachsige CNC-Werkzeugmaschinen mit gängigen Steuerungen ausgelegt.
• Kompakte Einheit: 42 kg Gewicht und 10 kg Werkstückkapazität für Spannanwendungen.
