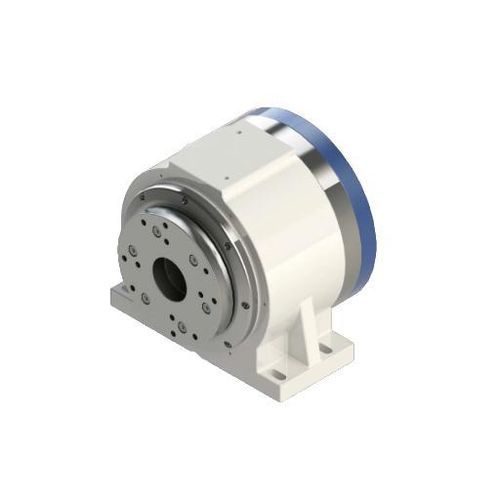

Motordrehtisch DZGD-180A35

horizontalzum Schleifenmit Direktantrieb

Produktübersicht
Die DZGD-180A35 ist ein Rundtisch, ausgelegt für Werkzeugschleifen und unterstützte Werkstückkonfigurationen. Mit Reitstock erhöht sich die zulässige Last von 60 kg auf 100 kg. Verschiedene Encoder‑Optionen (Mitsubishi, Fanuc, Siemens, BiSS-C) ermöglichen die Integration in gängige CNC-Steuerungen. Nenndrehzahl 200 rpm, max. 250 rpm, Nenndrehmoment 105 Nm (Spitze 332 Nm).

Technische Daten
DZGD-180A35
Nenndrehzahl: 200 rpm
Höchstdrehzahl: 250 rpm
Nenndrehmoment: 105 Nm
Max. Drehmoment: 332 Nm
Nennstrom: 8,5 A
Max. Strom: 20 A
Anzahl Motorpole: 30
Nennspannung: 220 V
Klemmdrehmoment: Assorting
Klemmluftdruck: 0,5–0,6 MPa
Positioniergenauigkeit (grating / time grating): ±10 s / ±3 s
Bidirektionale, wiederholte Positioniergenauigkeit (grating / time grating): ±2 s / ±1 s
Schutzart: IP67
Encoder-Typ: Mitsubishi (optional), Fanuc, Siemens, BiSS-C
Zulässige Last: 60 kg (100 kg mit Reitstock)
Zulässige Werkstückträgheit: 1,2 kg·m²
Zulässige Momentenbelastung: 500 Nm

Hauptmerkmale

• Tragfähigkeit: 60 kg standard, 100 kg mit Reitstock
• Hohe Positioniergenauigkeit durch Grating- und Time-Grating-Feedback
• Mehrere Encoder-Schnittstellen für einfache CNC-Integration
• Geeignet für Werkzeugschleifen bis 250 rpm und 332 Nm Spitzenmoment

Spezifikationen

• Modell: DZGD-180A35
• Nenndrehzahl: 200 rpm
• Höchstdrehzahl: 250 rpm
• Nenndrehmoment: 105 Nm; Max. Drehmoment: 332 Nm
• Nennstrom: 8,5 A; Max. Strom: 20 A
• Anzahl Motorpole: 30
• Nennspannung: 220 V
• Klemmdrehmoment: Assorting
• Klemmluftdruck: 0,5–0,6 MPa
• Positioniergenauigkeit: Grating ±10 s; Time grating ±3 s
• Wiederholgenauigkeit bidirektional: Grating ±2 s; Time grating ±1 s
• Schutzart: IP67
• Encoder-Optionen: Mitsubishi (optional), Fanuc, Siemens, BiSS-C
• Zulässige Last: 60 kg (100 kg mit Reitstock)
• Zulässige Werkstückträgheit: 1,2 kg·m²
• Zulässige Momentenbelastung: 500 Nm
