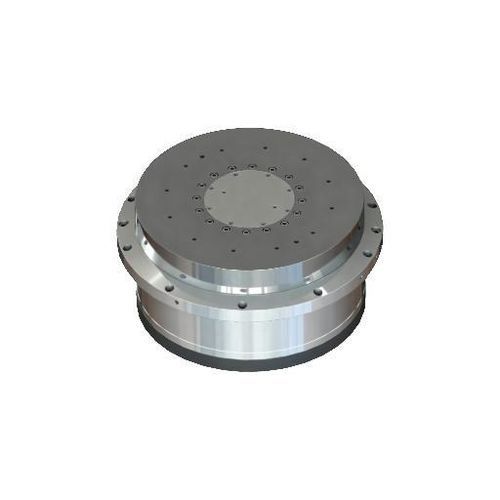

Motordrehtisch DZDV-500-700-112.5-400-A26-A

vertikalzur Materialbearbeitung

Produktbeschreibung
Diese DZDV-500-700-112.5-400-A26-A-Version wurde entwickelt, um Rotations- und Indexierzeiten zu reduzieren. Sie erreicht einen Spitzenwert von 1.400 U/min bei einem Spitzenmoment von 800 Nm und einer Nenntraglast von 200 kg. Wasserkühlung und ein 26-Bit BiSS-C-Encoder gewährleisten präzises Feedback und kontrollierten Betrieb bei hohen Drehzahlen.

Technische Daten
DZDV-500-700-112.5-400-A26-A
Nenndrehzahl: 700 rpm
Höchstgeschwindigkeit: 1400 rpm
Nenndrehmoment: 400 Nm
Spitzenmoment: 800 Nm
Nennstrom: 55 A
Max. Strom: 110 A
Anzahl Motorpole: 78
Nennspannung: 380 V
Stirnflächenrundlauf: ≤0.02 mm
Radialer Rundlauf: ≤0.03 mm
Positioniergenauigkeit: ±10"
Bremsluftdruck: 0.47–0.55 MPa
Kühlung: Wasserkühlung
Anzugsmoment Bremse (Aufblasen): ≥1400 Nm
Encoder: 26-Bit BiSS-C
Tragfähigkeit: ≤200 kg
Nettogewicht: 350 kg

Abmessungen
Maßzeichnungen auf Anfrage verfügbar.

Merkmale / Technische Spezifikationen

• Modellreihe: DZDV-500
• Nenn-/Spitzenmoment: 400 Nm / 800 Nm
• Nenn-/Max.-Drehzahl: 700 rpm / 1400 rpm
• Tragfähigkeit: ≤200 kg
• Kühlung: Wasserkühlung
• Encoder: 26-Bit BiSS-C
• Elektrik: 380 V; 55 A Nenn, 110 A max
• Genauigkeit: Positionierung ±10"; Stirnflächenrundlauf ≤0.02 mm; radialer Rundlauf ≤0.03 mm
• Bremse: Luftdruck 0.47–0.55 MPa; Anzugsmoment ≥1400 Nm
• Nettogewicht: 350 kg
