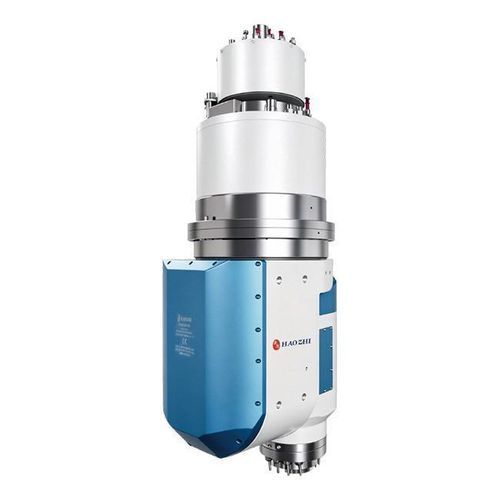

5-Achs-Fräskopf DBDP-310-60/60-250/350-A26W-A/A

mit Direktantriebflanschmontiertfür die Luftfahrtindustrie

Produktbeschreibung
Der Haozhi Super Motor Fräskopf DBDP-310-60/60-270/350-A26W-A/A wurde für hochleistungsfähige 5-Achs-Bearbeitung entwickelt. Er vereint außergewöhnliche Steifigkeit, hohe Drehmomentdichte und präzise Bewegungssteuerung in einer kompakten, leichten Bauweise. Angetrieben durch fortschrittliche Motortechnologie und ausgestattet mit einer Hochgeschwindigkeits-Motorspindel, bietet er hohe Schnittleistung, Mikrometer-Positioniergenauigkeit und schnelle dynamische Reaktion für komplexe Metallbearbeitungsanwendungen. Empfohlen für Luftfahrt, Automobilindustrie, Formenbau und die Fertigung präziser Bauteile zur Steigerung von Produktivität, Oberflächengüte und Maschinenleistung.

Funktionen

• Hohe Steifigkeit: Optimiertes Lager- und Spindeldesign gewährleistet axiale und radiale Steifigkeit an der Spindelnase > 150 N/µm. Kompaktes, schnell ansprechendes Spannsystem mit hoher Verriegelungssteifigkeit sorgt für stabile Bearbeitungsbedingungen.
• Hohe Effizienz: Fortschrittliche Motortechnologie liefert mehr Drehmoment bei gleichem Bauraum; Nenndrehmoment C = 430 N·m (+15 % gegenüber vergleichbaren Produkten). Pneumatisches Spannbremsystem A/C mit Klemmmoment 1080 N·m (A) und 2160 N·m (C). Spindel: max. 20.000 U/min, Dauerdrehmoment (S1) 50 N·m, Spindelleistung 40 kW, erhöht Spanungsraten und reduziert Zykluszeiten.
• Hohe Präzision: Hochauflösender Encoder und Drehmomentmotor gewährleisten ±2 Bogensekunden Wiederholgenauigkeit bei 5-Achs-Bearbeitungen, reduzieren Rattern und verbessern die Oberflächengüte.
• Leichte Struktur: Kompakter Aufbau mit einem Gesamtgewicht von ca. 280 kg (≈4 % leichter), reduziert Trägheit und verbessert die dynamische Reaktionsfähigkeit.

Technische Daten
DBDP-310-60/60-270/350-A26W-A/A
Parameter: Direktantriebsmotor
Kopfkonfiguration: Direktantriebsmotor
Flanschmontagedurchmesser (mm): Φ310
Nenndrehmoment (N·m): A: 270 C: 430
Maximales Drehmoment (N·m): A: 540 C: 860
Nenndrehzahl (rpm): A: 60 C: 60
Auflösungsgenauigkeit (sek.): A/C: ±7.5/±7.5
Wiederholgenauigkeit (arcsec): A/C: ±2
Encoder: Drive CliQ 27 bit
Kühlsystem: Wasserkühlung
Klemmmoment (N·m): A: 1080 C: 2160
Drehmoment Hauptspindel S1 (N·m): 50
Hauptspindel S1 Leistung (kW): 40
Gesamtgewicht Maschine (kg): ≈280

Eigenschaften / technische Spezifikationen

• Modellbezeichnung: DBDP-310-60/60-270/350-A26W-A/A (Super Motor Serie)
• Flanschdurchmesser: Φ310 mm
• Nenndrehmoment: A 270 N·m; C 430 N·m
• Max. Drehmoment: A 540 N·m; C 860 N·m
• Nennachsgeschwindigkeit Achsen: A 60 rpm; C 60 rpm
• Auflösung: A/C ±7.5 sek
• Wiederholgenauigkeit: A/C ±2 arcsec
• Encoder: Drive CliQ 27 bit
• Kühlung: Wasserkühlung
• Klemmmoment: A 1080 N·m; C 2160 N·m
• Hauptspindel S1 Drehmoment: 50 N·m
• Hauptspindel S1 Leistung: 40 kW
• Gewicht ca.: 280 kg
