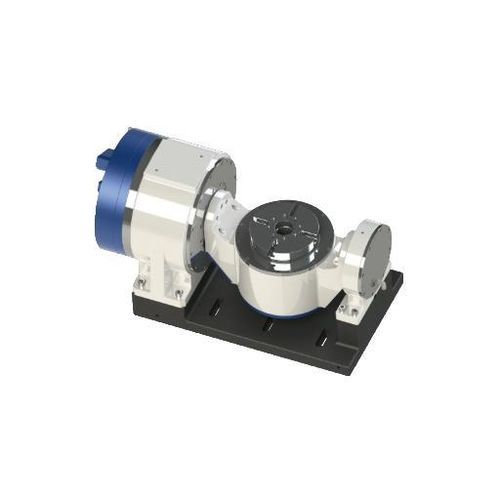

Motordrehtisch DZDC-260-20/1250-30/105-A20V-A/AB

horizontalzur Materialbearbeitungmit Direktantrieb

Einführung
Die DZDC-260-A6 ist ein fünfachsiger Wiegentisch, der den Werkstückspannumfang auf 260 mm erweitert und eine Nutzlast von 60 kg ermöglicht. A- und C-Achsen arbeiten mit Torquemotor-Direktantrieb, Spitzenmomente A: 600 N·m und C: 332 N·m, wodurch eine ausgewogene Plattform für mittelgroße komplexe Bauteile entsteht.

Wesentliche Merkmale

• Stirndurchmesser: Ø260 mm (C-Achse)
• Nutzlast: 60 kg
• Max. Drehmoment: A-Achse 600 N·m; C-Achse 332 N·m
• Antriebsart: Torquemotor-Direktantrieb (A und C)
• Kühlung: Wasserkühlung (A-Achse) / natürliche Kühlung (C-Achse)
• Schutzart: IP66

Technische Daten (Auszug)
Modell: DZDC-260-20/1250-30/105-A20V-A/AB
A-Achse | C-Achse
Scheibenoberflächendurchmesser (mm): / | 280
Mittenhöhe (mm): 200 | /
Scheibenhöhe (mm): / | 256.8
Mittellochdurchmesser (mm): / | 45
Klemmart: Luft(0.5-0.55MPa) | Luft(0.5-0.53MPa)
Klemmmoment (N.m): GLN(@0.5MPa) | 235(@0.5MPa)
Rundlauf Oberfläche (mm): / | 0.01
Radialer Rundlauf (mm): / | 0.005
Antriebstyp: Torquemotor-Direktantrieb | Torquemotor-Direktantrieb
Spannung Treiber (V): 220 | 220
Nenn-/Max-Drehzahl (U/min): 200/200 | 200/250
Nenn-/Max-Drehmoment (N.m): 300/600 | 109/332
Nenn-/Max-Strom (A): 18/36 | 8.5/90
Leistung S1 100% (kW): 6 | 2.2
Leistung S6 40% (kW): 7.2 | 3.29
Luftdichtungs-Gasdurchfluss (L/min): / | /
Kühlsystem: Wasserkühlung | Natürliche Kühlung
Kühlmitteldurchfluss: >3.5 | /
Motortemperatursensor Typ: KTV84-130 | KTV84-120
Positioniergenauigkeit (Bogensekunden): Time grating ±10; Grating ±10 | Time grating ±3; Grating ±10
Wiederholpositioniergenauigkeit (Bogensekunden): Time grating ±4; Grating ±2 | Time grating ±3; Grating ±2
Minimale Einheit (°): 0.001 | 0.001
Tragfähigkeit (kg): 60
Gewicht (kg): 250
Schutzklasse: IP66
Hinweis: Steuerungssysteme: FANUC, HNC, SYNTEC, SIEMENS, MITSUBISHI

Anwendungen / Einsatz
Geeignet für fünfachsige Wiegenschwenk-Bearbeitungen von mittelgroßen, komplexen Bauteilen, wenn ausgewogenes A/C-Drehmoment, direkter Antrieb und eine 260 mm Stirnfläche mit 60 kg Nutzlast erforderlich sind. Verwendung in CNC-Fertigungsumgebungen für Fräs- und Endbearbeitungsaufgaben.

Eigenschaften / Technische Spezifikationen

• Modellbezeichnung: DZDC-260-A6 (Tabellenreferenz: DZDC-260-20/1250-30/105-A20V-A/AB)
• Stirndurchmesser (C-Achse): Ø260 mm
• Tabellenwert Scheibendurchmesser (C): 280 mm
• Nutzlast: 60 kg
• Nenn-/Max.-Drehmoment A: 300/600 N·m; C: 109/332 N·m
• Nenn-/Max.-Drehzahl: A 200/200 U/min; C 200/250 U/min
• Nenn-/Max.-Strom: A 18/36 A; C 8.5/90 A
• Leistung S1 (A/C): 6 kW / 2.2 kW
• Antriebsart: Torquemotor-Direktantrieb
• Kühlung: Wasser / natürliche; Kühlmittelbedarf >3.5
• Mittelloch Ø: 45 mm; Mittenhöhe: 200 mm; Scheibenhöhe: 256.8 mm
• Rundlauf: Oberfläche 0.01 mm; radial 0.005 mm
• Gewicht: 250 kg
• Schutzgrad: IP66
• Kompatible Steuerungen: FANUC, HNC, SYNTEC, SIEMENS, MITSUBISHI
