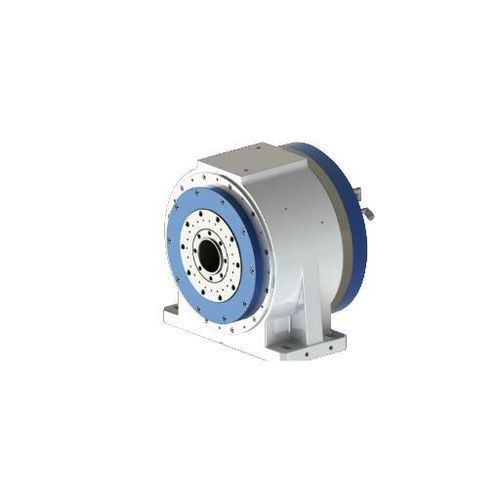

Elektrischer Drehtisch DZDH-255-200-180-300-A26-A

horizontalIP67mit Torquemotor

Produktübersicht
Die DZDH-255-Konfiguration legt Wert auf Spannvorrichtungsunterstützung und anhaltendes Drehmoment. Ein Ø260 mm Tisch mit 300 Nm Nennmoment, 600 Nm Spitzenmoment und Reitstockunterstützung bis 150 kg ist für größere Spannsysteme und anspruchsvolle Indexiervorgänge ausgelegt.

Hauptparameter

• Frontdurchmesser: Ø260 mm
• Nutzlast: 100 kg (150 kg mit Reitstock)
• Nenndrehmoment: 300 Nm; Max. Drehmoment: 600 Nm

Technische Daten (Tabelle)
Modell: DZDH-255-200-180-300-A26-A
Nenngeschwindigkeit: 200 rpm
Max. Geschwindigkeit: 200 rpm
Nenndrehmoment: 300 Nm
Max. Drehmoment: 600 Nm
Bemessungsstrom: 18 A
Max. Strom: 36 A
Anzahl Motorpole: 48
Bemessungsspannung: 220 V
Klemmdrehmoment: 500 Nm
Klemmluftdruck: 0,5–0,6 MPa
Positioniergenauigkeit: Grating ±10 s; Time grating ±3 s
Bidirektionale Wiederholgenauigkeit: Grating ±2 s; Time grating ±1 s
Schutzart: IP67
Encoder-Optionen: Mitsubishi, Fanuc, Siemens, BiSS-C (optional)
Zulässige Belastung: 100 kg (150 kg mit Reitstock)
Zulässige Werkstückträgheit: 3 kg·m²
Zulässige Momentenbelastung: 1000 Nm

Anwendungsbereiche & Hinweise
Ausgelegt zur Integration in CNC-Maschinen und größere Spannvorrichtungen, die anhaltendes Drehmoment, Reitstockunterstützung und Schutz nach IP67 erfordern. Geeignet für präzises Indexieren, rotierendes Zerspanen und schwere Werkstückspannung.

Eigenschaften / technische Spezifikationen

• Modell: DZDH-255-200-180-300-A26-A
• Frontdurchmesser: Ø260 mm
• Nenngeschwindigkeit / Max.: 200 rpm / 200 rpm
• Nenndrehmoment: 300 Nm; Spitzenmoment: 600 Nm
• Bemessungsstrom / Max. Strom: 18 A / 36 A
• Anzahl Motorpole: 48
• Bemessungsspannung: 220 V
• Klemmdrehmoment: 500 Nm (0,5–0,6 MPa)
• Positioniergenauigkeit: Grating ±10 s; Wiederholgenauigkeit ±2 s
• Schutzart: IP67
• Encoder: Mitsubishi, Fanuc, Siemens, BiSS-C (optional)
• Zulässige Belastung: 100 kg (150 kg mit Reitstock)
• Zulässige Trägheit: 3 kg·m²
• Zulässige Momentenbelastung: 1000 Nm
