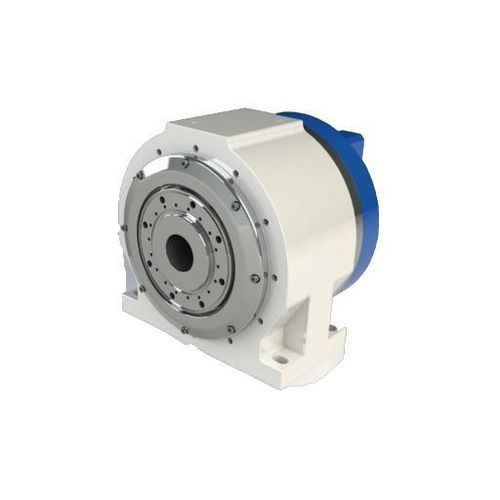

Motordrehtisch DZGD-180A36

horizontalzur Materialbearbeitungmit Direktantrieb

Übersicht
Im 180-mm-Bereich bietet die DZGD-180A36 das höchste Drehmoment und die größte Tragfähigkeit. Nenndrehmoment 157 Nm, Spitzenwert bis 332 Nm. Trägt 80 kg direkt oder 120 kg mit Reitstock; geeignet für kompakte CNC-Integration ohne größere Drehplattform.

Technische Daten (Tabelle)
DZGD-180A36
Nenngeschwindigkeit: 200 rpm
Max. Geschwindigkeit: 250 rpm
Nenndrehmoment: 157 Nm
Max. Drehmoment (Spitze): 332 Nm
Nennstrom: 12.7 A
Max. Strom: 20 A
Motorpole: 30
Nennspannung: 220 V
Klemmdrehmoment: 235 Nm
Klemmluftdruck: 0.5~0.6 MPa
Positioniergenauigkeit: Raster ±10 s; Zeitraster ±3 s
Bidirektionale Wiederholgenauigkeit: Raster ±2 s; Zeitraster ±1 s
Schutzart: IP67
Encoder-Optionen: Mitsubishi, Fanuc, Siemens, BiSS-C
Zulässige Last: 80 kg (120 kg mit Reitstock)
Zulässige Werkstückträgheit: 1.2 kg·m²
Zulässige Momentenbelastung: 500 Nm

Abmessungen
Maßbild/Dimensionsschema verfügbar auf der Produktseite (schematische Darstellung).

Wichtigste Spezifikationen

• Modell: DZGD-180A36
• Tischdurchmesser: 180 mm
• Nenn-/Max-Geschwindigkeit: 200 / 250 rpm
• Nenndrehmoment: 157 Nm; Spitzenmoment: 332 Nm
• Tragfähigkeit: 80 kg (120 kg mit Reitstock)
• Klemmdrehmoment: 235 Nm; Klemmluftdruck 0.5~0.6 MPa
• Positioniergenauigkeit und Wiederholbarkeit: Raster ±10s / ±2s; Zeit ±3s / ±1s
• Schutzart: IP67
• Encoder kompatibel: Mitsubishi, Fanuc, Siemens, BiSS-C
• Zulässige Werkstückträgheit: 1.2 kg·m²; zulässige Momentenbelastung: 500 Nm
