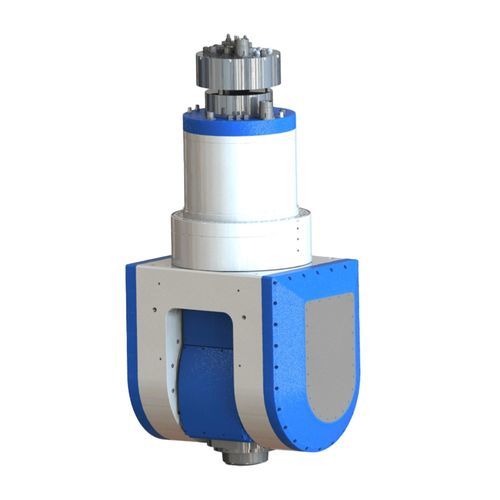

2-Achsen-Fräskopf DBDB-335

flanschmontiertelektrisch

Beschreibung
Die DBDB-335-Version vereint hohe Achsenstabilität mit hoher Spindeldrehzahl. Die beidseitige Bremsung verstärkt die Schwenkachse, während die HSK-A63-Spindel mit 18.000 U/min das Schlichtfräsen nach anspruchsvolleren indexierten oder simultanen Fünf-Achs-Bearbeitungsphasen ermöglicht.

Technische Daten — Wellentyp (Schwingschaft | Drehwelle)
Wellentyp: Schwingschaft | Drehwelle
Größe des Montageflansches (mm): / | φ335
Nennspannung (V): 220 | 220
Nenndrehmoment (N.m): 764 | 810
Max. Drehmoment (N.m): 1528 | 1150
Nenndrehzahl (U/min): 100 | 100
Bremsklemmmoment (N.m) (0.6 MPa): 2160 | 2800
Encoder: EnDat2.2 | EnDat2.2
Positioniergenauigkeit (Bogensekunden): ±7.5(15) | ±7.5(15)
Wiederholgenauigkeit (Bogensekunden): ±2 | ±2
Kühlsystem: Wasserkühlung
Produktgewicht (kg): ≈655

Technische Daten — Parameter der elektrischen Spindel
Nenndrehzahl (U/min): 5500
Max. Drehzahl (U/min): 18000
Nennspannung (V): 350
Nennfrequenz (Hz): 275
Maximale Frequenz (Hz): 900
Dauernennleistung (S1-100%/kW): 35
Dauernennmoment (S1-100%/N.m): 60.7
Dauernenneingangsstrom (S1-100%/A): 70
Maximalstrom (A): 150
Kühlsystem: Wasserkühlung
Schnittstelle Werkzeugaufnahme: HSK-A63
Brochierkraft (N): 25000(1±15%)
Werkzeugentladungsmodus: Hydraulische Werkzeugentladung
Encodersignal: Sin/Cos, 1Vpp
Montagedurchmesser der Spindel (mm): φ180H5
Rundlaufabweichung Kegelbohrung am Wellenende (mm): 0.001
Rundlauf der Wellenendfläche (mm): 0.001

Charakteristiken / Technische Spezifikationen

• Modell: DBDB-335
• Brand: Haozhi
• Produkttyp: Hochsteifer Zwei-Achs-Fräskopf (Schwingschaft + Drehwelle)
• Max. Drehmoment Schwenkachse: 1528 N.m
• Max. Drehmoment Drehwelle: 1150 N.m
• Nenndrehmoment (Schwingschaft / Drehwelle): 764 N.m / 810 N.m
• Nenndrehzahl Achsen: 100 U/min (beide Wellen)
• Bremsklemmmoment (0.6 MPa) (Schwingschaft / Drehwelle): 2160 N.m / 2800 N.m
• Encoder (Achsen): EnDat2.2
• Positioniergenauigkeit: ±7.5(15) Bogensekunden
• Wiederholgenauigkeit: ±2 Bogensekunden
• Max. Spindeldrehzahl: 18.000 U/min
• Nenndrehzahl Spindel: 5.500 U/min
• Dauerleistung Spindel: 35 kW
• Dauer-Nenndrehmoment Spindel: 60.7 N.m
• Spannung / Frequenz Spindel: 350 V / 275 Hz
• Max. Strom Spindel: 150 A; Nennstrom: 70 A
• Spindelschnittstelle: HSK-A63
• Brochierkraft: 25.000 N (±15%)
• Werkzeugentladung: Hydraulisch
• Montagedurchmesser Spindel: φ180H5
• Rundlauftoleranzen (Kegelbohrung / Fläche): 0.001 mm / 0.001 mm
• Kühlung: Wasserkühlung
• Produktgewicht: ≈655 kg
