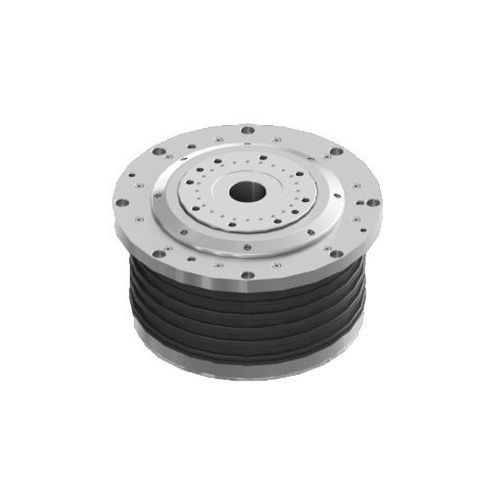

Motordrehtisch DZDV-320-200-41-300-A26

horizontalzum SchleifenIP67

Produktbeschreibung
Der DZDV-320-200-41-300-A26 ist ein flacher Drehtisch, entwickelt für Werkzeugschleifmaschinen und Maschinenintegration. Er vereint eine breite obere Montagefläche mit geringer Bauhöhe, Nenndrehmoment 300 Nm, Spitzenmoment 600 Nm und eine zulässige Belastung von 200 kg. Optionaler pneumatischer Spannbacken und BiSS-C Rückmeldung ermöglichen präzise Positionierung in automatisierten Schleif- und Fertigungszellen.

Technische Daten
DZDV-320-200-41-300-A26
Nenngeschwindigkeit: 200 rpm
Max. Geschwindigkeit: 200 rpm
Nenndrehmoment: 300 Nm
Max. Drehmoment: 600 Nm
Bemessungsstrom: 18 A
Max. Strom: 36 A
Anzahl Motorpole: 48
Bemessungsspannung: 220 V
Klemmdrehmoment: 235 Nm
Klemmluftdruck: 0,5–0,6 MPa (optional)
Positioniergenauigkeit: Raster ±10 s; Zeitraster ±3 s
Bidirektionale Wiederholgenauigkeit: Raster ±2 s; Zeitraster ±1 s
Schutzart: IP67
Encoder-Typ: BiSS-C
Zulässige Belastung: 200 kg
Zulässige Werkstückträgheit: 3 kg·m²
Zulässiges Moment: 1000 Nm

Anwendungen
Integration in Werkzeugschleifmaschinen, servo-gesteuerte Indexierung für Spannsysteme und Einsatz in kompakten Bearbeitungszellen, die hohes Drehmoment und präzises Encoder-Feedback erfordern.

Eigenschaften / Technische Spezifikationen

• Modell: DZDV-320-200-41-300-A26
• Flacher Drehtisch mit großer oberer Montagefläche
• Nenndrehmoment / max.: 300 Nm / 600 Nm
• Zulässige Belastung: 200 kg; zulässige Trägheit: 3 kg·m²
• Geschwindigkeit: 200 rpm (nennd und max.)
• Encoder-Feedback: BiSS-C für hochpräzises Positionieren
• Pneumatische Spannoption: 235 Nm bei 0,5–0,6 MPa
• Schutzart: IP67
• Elektrisch: 220 V; Bemessungsstrom 18 A, max. 36 A
• Geeignet für Schleifvorrichtungen und Automatisierungszellen
