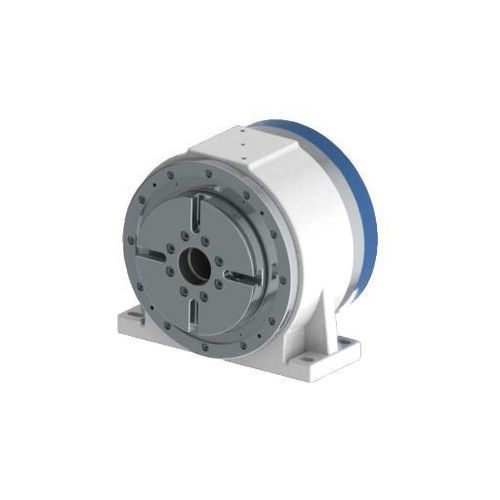

Motordrehtisch DZGD-180A13

horizontalzur Materialbearbeitungmit Direktantrieb

Einführung
Die DZGD-180A13 ist ein Direktantrieb-Rundtisch mit 180 mm Durchmesser, ausgelegt für die Integration in CNC-Steuerungssysteme. Encoder-Optionen umfassen Mitsubishi, FANUC, Siemens und BiSS-C. Die mechanische Konstruktion trägt eine Standardlast von 50 kg (80 kg mit Rückstütze), Nenndrehzahl 200 rpm und Höchstdrehzahl 250 rpm, mit Spitzendrehmoment bis 276 Nm. Schutzart IP67 und pneumatische Klemmung (235 Nm) für industrielle Bearbeitungsanwendungen.

Technische Daten
DZGD-180A13
Nenngeschwindigkeit: 200 rpm
Höchstgeschwindigkeit: 250 rpm
Nenndrehmoment: 73.7 Nm
Max. Drehmoment: 276 Nm
Bemessungsstrom: 4.5 A
Max. Strom: 20.7 A
Anzahl Motorpole: 44
Bemessungsspannung: 220 V
Klemmdrehmoment: 235 Nm
Klemmluftdruck: 0.5–0.6 MPa
Positioniergenauigkeit: Grating ±10 s; Time grating ±3 s
Bidirektionale Wiederholgenauigkeit: Grating ±2 s; Time grating ±1 s
Schutzart: IP67
Gebertyp: Mitsubishi, FANUC, Siemens, BiSS-C (optional)
Zulässige Belastung: 50 kg (80 kg mit Rückstütze)
Zulässige Werkstückträgheit: 0.99 kg·m²
Zulässige Momentenbelastung: 500 Nm

Merkmale / Technische Spezifikationen

• Modell: DZGD-180A13
• Plattendurchmesser: 180 mm
• Nenngeschwindigkeit: 200 rpm
• Höchstgeschwindigkeit: 250 rpm
• Nenndrehmoment: 73.7 Nm
• Max. Drehmoment: 276 Nm
• Bemessungsstrom: 4.5 A; Max. Strom: 20.7 A
• Anzahl Motorpole: 44
• Bemessungsspannung: 220 V
• Klemmdrehmoment: 235 Nm; Klemmluftdruck: 0.5–0.6 MPa
• Positioniergenauigkeit: Grating ±10 s; Time grating ±3 s
• Wiederholgenauigkeit (bidirektional): Grating ±2 s; Time grating ±1 s
• Schutzart: IP67
• Geberoptionen: Mitsubishi, FANUC, Siemens, BiSS-C
• Zulässige Belastung: 50 kg (80 kg mit Rückstütze)
• Zulässige Werkstückträgheit: 0.99 kg·m²
• Zulässige Momentenbelastung: 500 Nm
