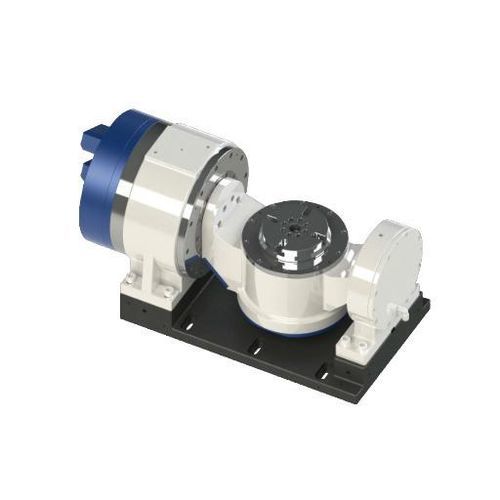

Motordrehtisch DZDC-160-250/2000-105/17-A26W-A/A

horizontalzur Materialbearbeitungkompakt

Kurzbeschreibung
Diese DZDC-160-Variante ist durch eine C‑Achse mit 2.000 U/min ausgelegt, die kontinuierliche Hochgeschwindigkeitsrotation statt konventioneller Indexiergeschwindigkeit ermöglicht. Eine wassergekühlte C‑Achse, eine Traglast von 30 kg und bis zu 332 N·m Spitzenmoment an der A‑Achse erlauben schnelle Werkstückrotation in einer kompakten Fünf‑Achs‑Aufnahme für industrielle Zerspanungsanwendungen.

Technische Daten
DZDC-160-250/2000-105/17-A26W-A/A
A‑Achse / C‑Achse
Scheibenoberflächen‑Durchmesser (mm): A - / ; C - 200
Mittenhöhe (mm): A - 205 ; C - /
Scheibenhöhe (mm): A - / ; C - 246.5
Mittellochdurchmesser (mm): A - / ; C - 22
Klemmart: A - Luft(0.5-0.55MPa) ; C - Luft(0.5-0.55MPa)
Klemmmoment (N·m): A - 235(@0.5MPa) ; C - 235(@0.5MPa)
Rundlauf Scheibenoberfläche (mm): A - / ; C - 0.005
Radialer Rundlauf (mm): A - / ; C - 0.005
Antriebsart: A / C - Torquemotor Direktantrieb
Treiber‑Spannung (V): A / C - 220
Nenn-/Maximaldrehzahl (U/min): A - 200/250 ; C - 2000/2000
Nenn-/Maximales Drehmoment (N·m): A - 105/332 ; C - 17.6/87.2
Nenn-/Maximalstrom (A): A - 8.5/30 ; C - 10.5/55
Leistung S1 100% (kW): A - 2.2 ; C - 3.7
Leistung S6 40% (kW): A - 3.29 ; C - 7.4
Kühlsystem: A - Natürliche Kühlung ; C - Wasserkühlung (Durchfluss 2.5 L/min)
Motortemperatursensor: A / C - KTY84-130
Positioniergenauigkeit (Bogensekunden): A / C - ±10(20)
Wiederholgenauigkeit (Bogensekunden): A / C - ±2(4)
Kleinste Einheit (") : A / C - 0.001
Tragfähigkeit (kg): 30 (beide Achsen)
Gewicht gesamt (kg): 147.6
Schutzart: IP66
Kompatible Steuerungen: Lync, HNC, SYNTEC, FANUC, SIENMENS, MITSUBISHI

Charakteristika / Technische Spezifikationen

• Modell: DZDC-160 (Variante DZDC-160-250/2000-105/17-A26W-A/A)
• C‑Achse Hochgeschwindigkeitsversion: 2000/2000 U/min, wasserkühlt
• A‑Achse Drehzahl: 200/250 U/min (natürliche Kühlung)
• Tragfähigkeit: 30 kg
• A‑Achse Nenndrehmoment/Spitze: 105/332 N·m
• C‑Achse Nenndrehmoment/Spitze: 17.6/87.2 N·m
• Spanntisch: Pneumatisch (Luft 0.5–0.55 MPa), Klemmmoment 235 N·m (@0.5 MPa)
• Direktantrieb mit Torquemotoren an beiden Achsen
• Treiber‑Spannung 220 V; Ströme A: 8.5/30 A, C: 10.5/55 A
• Leistungen S1/S6: A S1 2.2 kW / S6 3.29 kW ; C S1 3.7 kW / S6 7.4 kW
• Scheibenmaße (C‑Achse): Ø 200 mm, Scheibenhöhe 246.5 mm, Mittelloch Ø 22 mm
• Rundlauf (C‑Achse): 0.005 mm Oberfläche; 0.005 mm radial
• Positioniergenauigkeit: ±10(20) Bogensekunden; Wiederholgenauigkeit ±2(4)
• Schutzart IP66; Gesamtgewicht 147.6 kg
• Typische Anwendung: Einbau in 5‑Achsen‑Bearbeitungszentren, die schnelle C‑Achsdrehung und kompakte Wiegemontage erfordern
