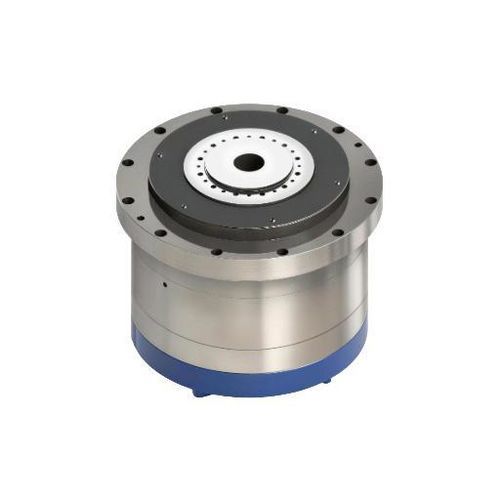

Motordrehtisch DZDV-160-200-62-35-A26-A1

vertikalzur Materialbearbeitungkompakt

Produktübersicht
Die A1‑Konfiguration ist für kompakte Maschinenlayouts ausgelegt. Die Dreheinheit wiegt 40 kg und trägt eine Nutzlast bis zu 35 kg. Sie bietet eine Nenndrehzahl von 240 U/min, einen 26‑Bit BiSS‑C Encoder, Schutzart IP66 und eine bidirektionale Wiederholgenauigkeit von ±1 arcsec.

Technische Daten (Tabelle)
DZDV-160-200-62-35-A26-A1
Nenndrehzahl: 240 U/min
Max. Drehzahl: 240 U/min
Nenndrehmoment: 30 Nm
Max. Drehmoment: 75 Nm
Nennstrom: 2.8 A
Max. Strom: 7.0 A
Motorpole: 22
Nennspannung: 220 V
Klemmdrehmoment: ≥235 Nm
Klemm­luftdruck: 0.47–0.55 MPa
Positioniergenauigkeit: ±3 arcsec
Bidirektionale Wiederholgenauigkeit: ±1 arcsec
Schutzart: IP66
Encoder: 26 bit (BiSS‑C‑Protokoll)
Zulässige Last: 35 kg
Geräuschpegel: ≤68 dB
Nettogewicht: 40 kg

Anwendungen

• Kompakte CNC‑Indexierung und 4‑Achsen‑Konfigurationen, die dichte, hochpräzise Drehtische mit geschlossenem Regelkreis erfordern.

Technische Spezifikationen

• Modell: DZDV-160-200-62-35-A26-A1
• Konfiguration: A1 für kompakte Maschinenlayouts
• Gewicht Dreheinheit: 40 kg
• Zulässige Nutzlast: 35 kg
• Nenndrehzahl / max.: 240 U/min
• Nenndrehmoment / max.: 30 Nm / 75 Nm
• Nennstrom / max.: 2.8 A / 7.0 A
• Motorpole: 22
• Nennspannung: 220 V
• Klemmdrehmoment: ≥235 Nm
• Klemmluftdruck: 0.47–0.55 MPa
• Positioniergenauigkeit: ±3 arcsec
• Wiederholgenauigkeit (bidirektional): ±1 arcsec
• Schutzart: IP66
• Encoder: 26 bit (BiSS‑C‑Protokoll)
• Geräuschpegel: ≤68 dB
• Nettogewicht: 40 kg
