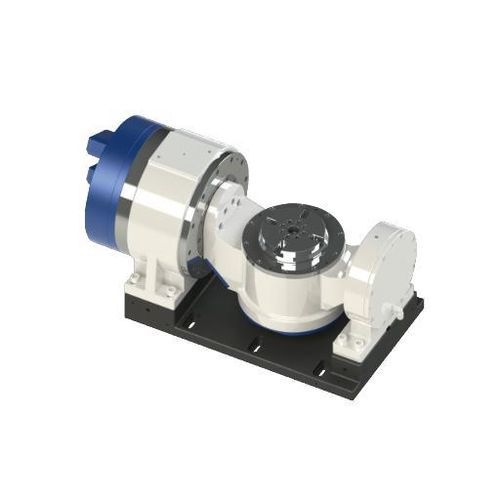

Motordrehtisch DZDA-160-250/400-105/20-A26-A/A3

horizontalzur Materialbearbeitungkompakt

Produktüberblick
Die DZDC-160-A3 ist ein Wiegen-layout kompakter Fünf-Achs-Tisch für die multiflächige Bearbeitung kleiner Werkstücke. Ausgestattet mit Torquemotor-Direktantrieb auf A- und C-Achse, einer Frontfläche Ø110 mm und einer Traglast von 30 kg, ist sie für präzises Positionieren und simultane 5-Achs-Bearbeitung ausgelegt.

Wesentliche Merkmale

• Face-Durchmesser: Ø110 mm
• Traglast: 30 kg
• Nenn-/Maximaldrehmoment: A-Achse 105 / 332 N·m ; C-Achse 20 / 80 N·m
• Nenn-/Maximaldrehzahl: A-Achse 200 / 250 U/min ; C-Achse 200 / 400 U/min
• Schutzart: IP66

TECHNISCHE DATEN (Tabellen-Auszug)
Modell: DZDA-160-250/400-105/20-A26-A/A3
Spalten: A-Achse | C-Achse
Scheibenoberflächen-Ø (mm): / | 200
Mittenhöhe (mm): 205 | /
Scheibenhöhe (mm): / | 244.5
Mittelloch-Ø (mm): / | 22
Klemmart: Luft (0.5–0.55 MPa) | Luft (0.5–0.55 MPa)
Klemmmoment (N·m): 235 (@0.5 MPa) | 235 (@0.5 MPa)
Falschlauf Oberfläche (mm): / | 0.005
Falschlauf radial (mm): / | 0.005
Antriebsart: Torquemotor-Direktantrieb | Torquemotor-Direktantrieb
Spannung Treiber (V): 220 | 220
Nenn-/Maximaldrehzahl (U/min): 200 / 250 | 200 / 400
Nenn-/Maximaldrehmoment (N·m): 105 / 332 | 20 / 80
Nenn-/Maximalstrom (A): 8.5 / 30 | 2.7 / 10.8
Leistung S1 100% (kW): 2.2 | 0.42
Leistung S6 40% (kW): 3.29 | 0.63
Kühlsystem: Natürliche Kühlung | Natürliche Kühlung
Motortemperatursensor: KTY84-130 | KTY84-130
Positioniergenauigkeit (Bogensekunden): ±10 (20) | ±10 (20)
Wiederholgenauigkeit (Bogensekunden): ±2 (4) | ±2 (4)
Minimale Einheit (°): 0.001 | 0.001
Tragfähigkeit (kg): 30
Gewicht (kg): 149
Schutzklasse: IP66
Kompatible Steuerungen: Lync, HNC, SYNTEC, FANUC, SIEMENS, MITSUBISHI

Charakteristika / Technische Spezifikationen

• Konfiguration: kompakter Wiegen-Tisch für 5-Achs-Bearbeitung kleiner Werkstücke
• Modell: DZDC-160-A3
• Arbeitsfläche (Face): Ø110 mm
• Traglast: 30 kg
• Antrieb: Torquemotor-Direktantrieb auf A und C
• Drehmomente: A-Achse 105 / 332 N·m ; C-Achse 20 / 80 N·m
• Drehzahlen: A-Achse 200 / 250 U/min ; C-Achse 200 / 400 U/min
• Positioniergenauigkeit: typ. ±10 (20) Bogensekunden ; Wiederholbarkeit typ. ±2 (4) Bogensekunden
• Klemmung: Pneumatische Klemmung (0.5–0.55 MPa), Klemmmoment 235 N·m (@0.5 MPa)
• Schutzart: IP66
• Gewicht: 149 kg
• Steuerungskompatibilität: Lync, HNC, SYNTEC, FANUC, SIEMENS, MITSUBISHI
