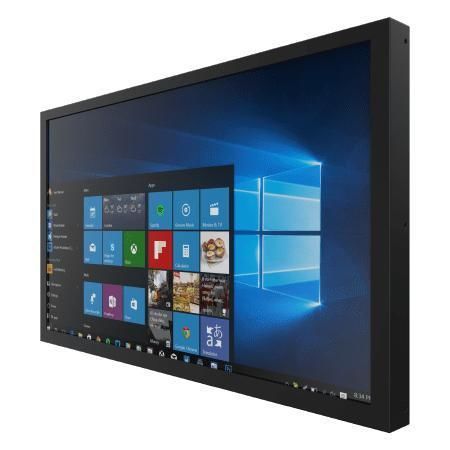

Panel-PC / mit resisitivem Touchscreen W24IT7T-CHA2

LCD24"Intel® Core™ i5-1135G7

Overview
Der Winmate W24IT7T-CHA2 ist ein 24‑Zoll Chassis‑Panel‑PC mit Intel® Core™ i5 (Tiger Lake), entwickelt für Maschinensteuerung, Fabrikautomation und Bediener‑HMI. Er richtet sich an industrielle Einkäufer, OEMs und Systemintegratoren, die zuverlässige Hardware für eingebettete oder missionskritische Umgebungen benötigen. Plattform unterstützt Multi‑Display, zahlreiche I/Os und 12V Einzelspannungs‑Eingang.

Key Features

• 24‑Zoll 1920 x 1080 Full HD Chassis‑Panel
• Intel® Core™ Tiger Lake UP3: i5‑1135G7 oder i5‑1145G7E (mit vPro)
• Multi‑Display Support: DP / HDMI / LVDS / eDP
• Mehrere I/Os inklusive seriellen Schnittstellen und USB 3.2 Gen 1
• 12V DC Einzelspannungs‑Eingang

Product Highlights

• Display: 24.0 inches, 1920x1080, 250 nits Helligkeit, Kontrast 3000:1, große Blickwinkel, aktive Fläche 527.04 x 296.46 mm
• Touch/Glas Optionen: Resistive Touch (optional) oder Schutzglas ohne Touch (optional)
• Flexible Montage: Rückseitenmontage und VESA
• Niedriger Energieverbrauch und effiziente Wärmeabfuhr für Dauerbetrieb
• Fanless Design mit Metallgehäuse

System Specification

• Prozessor: Intel Core i5‑1135G7 2.4 GHz (bis 4.2 GHz)
• Arbeitsspeicher: 2 x non‑ECC SO‑DIMM bis zu 64GB
• Speicher: 128GB SSD Standard; optional 256GB/512GB/1TB/2TB/4TB; 1 x SATA III für 2.5‑Zoll Laufwerk (optional)
• Ethernet: 2 x Intel Controller (1 x Gigabit, 1 x 2.5 Gigabit)
• Sicherheit: TPM 2.0
• Betriebssysteme: Windows 11 IoT Enterprise, Windows 11 Pro, Ubuntu 22.04 (optional)
• WLAN/BT: optional via Module

Mechanical

• Abmessungen: 561 x 328.2 x 75 mm
• Gewicht: 7.4 kg
• Montage: VESA
• Gehäuse: Metall
• Kühlung: Fanless Design

Environment

• Betriebsfeuchte: 10% bis 90% RH, nicht kondensierend
• Betriebstemperatur: 0°C bis 50°C
• Lagertemperatur: -10°C bis 60°C

I/O and Expansion

• USB: 4 x USB 3.2 Gen2x1 Type‑A
• Seriell: 1 x RS232/422/485 (Default RS232) und 1 x RS232
• LAN: 1 x Gigabit RJ45 und 1 x 2.5 Gigabit RJ45
• Video: 1 x DP1.4 (Standard); 1 x HDMI 2.0 (optional)
• Audio: Mic in und Line out
• Erweiterung: 1 x M.2 2280 M‑Key (NVMe); 1 x M.2 2230 E‑Key (Wi‑Fi); 1 x PCIe 4.0 x16 Slot (x4 Signal)
• Indikatoren/Bedienelemente: LED Power, LED Storage, Helligkeitssteller
• Stromeingang: 1 x 12V DC Din4 Connector

Power & Accessories

• Stromversorgung: 12V DC; Beispieladapter: 12V 120W
• Zubehör: 100–240V AC zu DC Adapter, Netzkabel, VESA‑Schrauben

Certifications

• CE
• FCC

Additional product notes

• Geeignet für Maschinensteuerung, Fabrikautomation und Bediener‑HMI in Branchen wie Stahl, Öl & Gas, Chemie und Energie
• Unterstützt Feldbus‑Kommunikation über Add‑On Module (mini‑PCIe) für PROFINET, PROFIBUS, DeviceNet, EtherNet/IP, EtherCAT
• Kompatibel mit typischer HMI/SCADA‑Software wie Codesys, JMobile und Citect

caractéristiques / spécifications techniques

• Modell: W24IT7T-CHA2
• Display: 24", 1920x1080, 250 nits, 3000:1
• CPU: Intel Core i5‑1135G7 / i5‑1145G7E
• RAM: 2 x SO‑DIMM bis 64GB
• Storage: 128GB SSD standard; optional bis 4TB
• I/O: 4 x USB3.2, 2 x seriell, 1 x DP1.4, optional HDMI2.0, 1 x Gigabit, 1 x 2.5G LAN
• Expansion: M.2 NVMe, M.2 Wi‑Fi, PCIe 4.0 x16 (x4)
• Abmessungen/Gewicht: 561 x 328.2 x 75 mm / 7.4 kg
• Power: 12V DC Din4; Adapter 12V 120W; Zertifizierungen: CE, FCC
