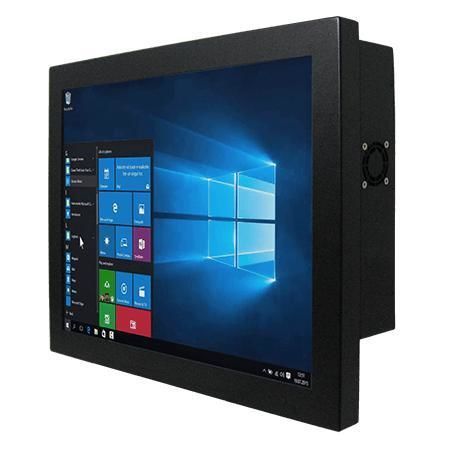

Panel-PC / mit resisitivem Touchscreen R19IP7T-CHA1

19"Intel® Pentium® N42001280 x 1024

Übersicht
Der Winmate R19IP7T-CHA1 ist ein 19" lüfterloser Chassis-Panel-PC für Maschinensteuerung, Fabrikautomation und Bediener-HMI. Er kombiniert den energieeffizienten Intel® Pentium® N4200-Prozessor mit flexiblen Speicher- und I/O-Optionen zur zuverlässigen Integration in industrielle Steuerungssysteme.

Hauptmerkmale

• Intel® Pentium® N4200 (Apollo Lake) 1,10 GHz (Boost bis 2,5 GHz)
• Flexible Speicherung: 2,5" HDD-Bucht, SSD-Sockel und M.2-Slots
• Reiche I/Os: 2 x Seriell, 4 x USB 3.0 Type-A, 2 x Gigabit LAN
• 12 V DC Eingang (DIN4); DisplayPort- und HDMI-Unterstützung
• Metallgehäuse, lüfterlos; VESA- und Rückseitenmontage

Produktdetails
Display

• Größe: 19.0"
• Touch / Glas: Resistiver Touch optional; Schutzglas optional
• Auflösung: 1280 x 1024
• Helligkeit: 400 nits; Kontrast: 1000:1; Blickwinkel: 85/85/80/80
• Aktive Fläche: 376,32 x 301,06 mm

Systemspecifikation

• Prozessor: Intel® Pentium® N4200 (1,1 GHz, bis zu 2,5 GHz)
• Speicher: Dual-Channel SO-DIMM (non-ECC), bis zu 16 GB
• Speicher: 128 GB SSD Standard; optional 256/512 GB oder 1 TB; 2 x SATA III für 2,5" (RAID optional)
• Ethernet: 2 x Intel® Gigabit LAN (RJ45); Sicherheit: TPM 2.0
• Betriebssystem: Windows 10 IoT Enterprise 64-bit (optional); Linux Ubuntu 20.04 (optional)
• WLAN/BT: optional über M.2

Mechanik

• Abmessungen: 432 x 363 x 70 mm
• Gewicht: 7,0 kg
• Montage: VESA und Rückseitenmontage
• Gehäuse: Metall; Kühlung: lüfterloses Design

Umgebung

• Betriebsfeuchte: 10%–90% RH, nicht kondensierend
• Betriebstemperatur: 0 °C bis 50 °C; Lagerung: -10 °C bis 60 °C

I/O-Ports & Erweiterung

• USB: 4 x USB3.2 Gen1 Type-A
• Seriell: 1 x RS232/422/485 (Default RS232), 1 x RS232
• LAN: 2 x Gigabit RJ45
• Video: 1 x DP1.2 (Default); 1 x HDMI1.4 (optional); 1 x VGA (optional)
• Audio: Mic in, Line out, 2 x Speaker
• Erweiterung: M.2 2242 B-key (SATA SSD), M.2 2230 E-key (Wi‑Fi), PCIe 2.0 x1
• Anzeige & Bedienung: Power/Storage LEDs, Helligkeitsregler, Power/Reset Tasten
• Stromeingang: 12 V DC (DIN4)

Steuerung & Zubehör

• Tasten: Power, Reset
• Zubehör: 100~240 V AC→DC Adapter, Netzkabel, VESA-Schrauben

Zertifizierungen

• CE
• FCC

Technische Daten

• Modell: R19IP7T-CHA1
• Display: 19.0" 1280 x 1024, 400 nits, resistiver Touch optional
• CPU: Intel® Pentium® N4200
• Speicher: bis zu 16 GB SO-DIMM
• Speicherplatz: 128 GB SSD Standard; Optionen bis 1 TB; Dual 2,5" SATA optional
• Netzwerk: 2 x Gigabit; USB: 4 x USB3.0; Seriell: RS232/422/485 + RS232
• Strom: 12 V DC (DIN4), Adapter 12 V 84 W
• Abmessungen / Gewicht: 432 x 363 x 70 mm / 7,0 kg
• Betriebstemp./Feuchte: 0 °C–50 °C; 10%–90% RH nicht kondensierend
