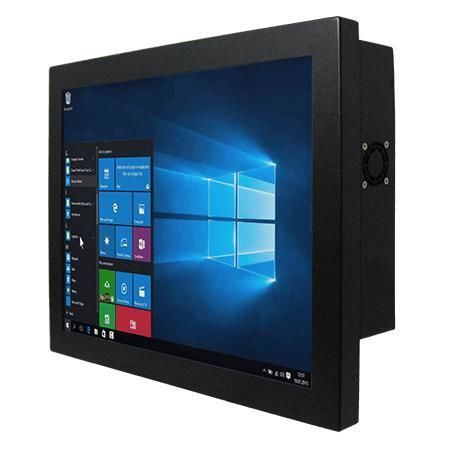

Panel-PC / mit resisitivem Touchscreen R19IP7T-CHM1

LCD19"Intel® Pentium® N4200

Produktbeschreibung
Winmate R19IP7T-CHM1 ist ein 19-Zoll Chassis-Panel-PC mit Intel® Pentium® N4200 (Apollo Lake). Entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMI, bietet er flexible Speicher- und Erweiterungsoptionen, zahlreiche I/Os sowie ein lüfterloses Metallgehäuse für industrielle Einsätze.

Hauptmerkmale

• Intel® Pentium® N4200 (1,10 GHz Basis, bis 2,5 GHz)
• Flexibles Storage: 1 x 2,5" HDD-Bay + SSD-Socket; M.2-Slots (2242 B-key, 2230 E-key)
• Mehrere I/Os: 2 serielle Ports, 4 x USB 3.0, 2 x Gigabit LAN
• 12 V DC Stromeingang (DIN4)
• Video: DP1.2 (bis 4096×2160@60Hz), HDMI 1.4 optional
• Lüfterloses Metallgehäuse, VESA- und Rückseitenmontage möglich

Display

• Größe: 19.0 inches
• Auflösung: 1280 x 1024
• Helligkeit: 250 nits
• Kontrast: 1000:1
• Blickwinkel: 85/85/80/80
• Aktive Fläche: 376.32 x 301.06 mm
• Touch / Glas: Resistiver Touch (optional) oder Schutzglas ohne Touch (optional)

Systemspecifikation

• Prozessor: Intel® Pentium® N4200 (1.1 GHz, bis 2.5 GHz)
• Speicher: Dual-channel SO-DIMM (non-ECC), bis zu 16 GB
• Speicher: 128 GB SSD Standard; optional 256/512 GB / 1 TB; 2 x SATA III für 2,5" Laufwerke (optional, RAID-Unterstützung)
• Ethernet: 2 x Intel® Gigabit Controller
• Sicherheit: TPM 2.0
• Betriebssystem: Windows 10 IoT Enterprise (64-bit) optional; Linux Ubuntu verfügbar
• WLAN / BT: optional via M.2 2230 E-key

Mechanik

• Abmessungen: 432 x 363 x 70 mm
• Gewicht: 7.0 kg
• Montage: VESA und Rückseitenmontage
• Gehäuse: Metal housing
• Kühlung: lüfterloses Design

Umgebung

• Betriebsfeuchte: 10% bis 90% RH (nicht kondensierend)
• Betriebstemperatur: 0 °C bis 50 °C
• Lagertemperatur: -10 °C bis 60 °C

Zertifizierungen

• CE
• FCC

IO-Ports

• USB: 4 x USB3.2 Gen1 (Type-A)
• Seriell: 1 x RS232/422/485 (Default RS232) + 1 x RS232 (konfigurierbar)
• LAN: 2 x Gigabit RJ45
• Video: 1 x DP1.2 (Default); 1 x HDMI 1.4 (optional); 1 x VGA (optional)
• Audio: Mic in; Line out; 2 x Speaker
• Erweiterung: 1 x M.2 2242 B-key (SATA SSD); 1 x M.2 2230 E-key (Wi‑Fi); 1 x PCIe 2.0 x1
• Anzeige & Bedienung: Power-LED, Storage-LED, Helligkeitsregler
• Stromzufuhr: 1 x 12 V DC (DIN4)

Steuerung / Tasten

• 1 x Power Button
• 1 x Reset Button

Zubehör

• 100–240 V AC zu 12 V DC Adapter (12 V 84 W) je nach Konfiguration geliefert/optional
• Netzkabel, VESA-Schrauben, Treiber & Handbuch je nach Lieferung

Empfohlene Anwendungen

• Maschinensteuerung
• Fabrikautomation
• Operator HMI und eingebettete Industrieanwendungen

Technische Daten

• Modell: R19IP7T-CHM1
• Display: 19.0" 1280×1024, 250 nits, 1000:1
• CPU: Intel® Pentium® N4200 (bis 2.5 GHz)
• RAM: bis zu 16 GB SO-DIMM
• Speicher: 128 GB SSD Default; optional bis 1 TB; 2 x SATA III (optional)
• I/O: 4 x USB3.0, serielle Ports, DP1.2, HDMI/VGA optional, Audio
• Erweiterung: M.2 / PCIe
• Strom: 12 V DC (DIN4), Adapter 12 V 84 W
• Mechanik: 432 x 363 x 70 mm; 7.0 kg; Metallgehäuse; lüfterlos
• Umgebung: 0°C–50°C Betrieb; 10%–90% RH non-condensing
• Zertifizierungen: CE, FCC
