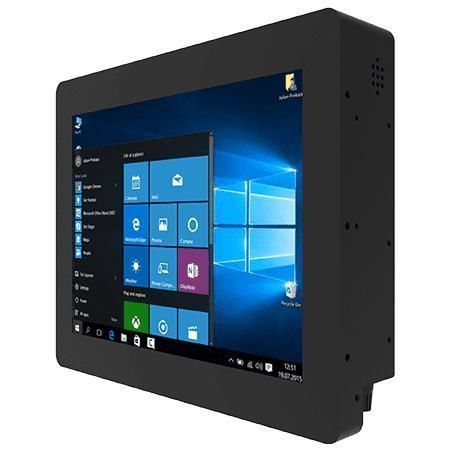

Panel-PC / mit resisitivem Touchscreen R12IAD3S-CHM2

mit TouchscreenLCD12,1"

Produktübersicht
Winmate R12IAD3S-CHM2 ist ein 12,1" Chassis-Panel-PC mit Intel® Core™ i5-1235U (12. Gen), entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMI. Vereint industrielles 12,1" Display, flexible Montageoptionen und lüfterlose Kühlung für Dauerbetrieb.

Hauptmerkmale

• 12,1" Chassis Panel PC, 1024 x 768, 500 nits
• Intel® Core™ i5-1235U Prozessor
• 1 x SODIMM DDR5 4800 MHz, bis zu 32 GB
• Integriertes Dual 2.5 Gbps Ethernet
• Mehrere I/O: 2 x USB 3.2 Gen2, serielle Schnittstellen, HDMI optional
• 12V DC Stromversorgung, metallisches Gehäuse, fanless

Design & Bedienkomfort
Panel PC für HMI- und Steuerungsanwendungen. Bietet Oberflächenoptionen (resistiver Touch oder Schutzglas), TPM 2.0 und flexible Speicheroptionen (M.2 NVMe, optionale 2.5" SATA-Bucht). Unterstützt Rück- und VESA-Montage.

Display

• Größe: 12,1 Zoll
• Auflösung: 1024 x 768
• Touch / Glas: Resistiver Touch (optional); Schutzglas (optional)
• Helligkeit: 500 nits
• Kontrastverhältnis: 1000:1
• Blickwinkel: 89/89/89/89

System Spezifikation

• Prozessor: Intel® Core™ i5-1235U 3.3 GHz (bis zu 4.40 GHz)
• Arbeitsspeicher: 8GB Standard; Optionen 16GB/32GB (DDR5 4800MHz)
• Speicher: 128GB SSD Standard; optional 256GB–4TB; 1 x M.2 2280 (NVMe); optionale 2.5" SATA III Bucht
• Ethernet: 2 x Intel® 2.5G Controller
• Sicherheit: TPM 2.0
• Betriebssysteme: Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04 (optional)
• WLAN / BT: optional (M.2 2230 E-Key)

Mechanik

• Abmessungen: 300 x 250 x 60 mm
• Gewicht: 3,5 kg
• Montage: Rückmontage und VESA
• Gehäuse: Metall
• Kühlung: Fanless Design

Umgebung

• Betriebsfeuchtigkeit: 10%–90% RH, nicht kondensierend
• Betriebstemperatur: 0°C bis 50°C
• Lagerungstemperatur: -10°C bis 60°C

IO & Erweiterung

• USB: 2 x USB 3.2 Gen2 Typ-A
• Seriell: 1 x RS232/422/485 (Default RS232) + 1 x RS232
• LAN: 2 x RJ45 2.5 Giga
• Video: 1 x HDMI 2.0 (optional)
• Audio: 2 x Lautsprecher
• Erweiterung: 1 x M.2 2280 M-Key (NVMe); 1 x M.2 2230 E-Key (Wi‑Fi)
• Indikatoren & Bedienelemente: Power- und Storage-LED; Helligkeitsregler
• Stromversorgung: 1 x 12V DC, 2.5φ DC Jack

Steuerung & Tasten

• 1 x Power Button
• 1 x Reset Button

Lieferumfang & Stromversorgung

• Beispielzubehör: 100–240V AC→DC Adapter, Netzkabel, VESA Schrauben
• Netz: 12V DC; Adapter: 12V 120W

Zertifizierungen

• CE
• FCC

Technische Spezifikationen

• Modell: R12IAD3S-CHM2
• Marke: Winmate
• Display: 12.1" (1024 x 768), 500 nits, 1000:1
• Prozessor: Intel® Core™ i5-1235U (3.3 GHz, up to 4.40 GHz)
• RAM: 8GB Standard, bis zu 32GB (DDR5 4800MHz)
• Speicher: 128GB SSD Standard; Optionen bis 4TB; optionale SATA III Bucht
• Ethernet: Dual integriertes 2.5 Gbps LAN
• IO: 2 x USB3.2 Gen2, serielle Ports, HDMI optional, Audio
• Erweiterung: M.2 2280 (NVMe), M.2 2230 E-Key
• Strom: 12V DC (2.5φ Jack); Adapter 12V 120W
• Mechanik: 300 x 250 x 60 mm; 3.5 kg; Metallgehäuse; VESA Mount
• Betrieb: 0°C–50°C; 10%–90% RH nicht kondensierend
• Sicherheit: TPM 2.0
• Touch-Optionen: Resistiver Touch oder Schutzglas (optional)
• Kühlung: Fanless
• Zertifizierungen: CE, FCC
