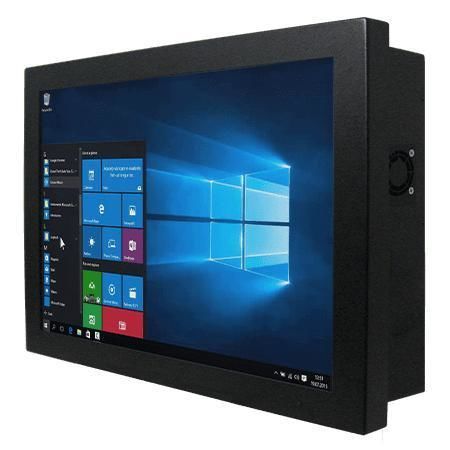

Panel-PC / mit resisitivem Touchscreen W15IAD7T-CHA2

LCD15,6"Intel® Core™ i9-12900TE

Kurzbeschreibung
Der Winmate W15IAD7T-CHA2 ist ein 15,6-Zoll Gehäuse-Panel-PC für Maschinensteuerung, Fabrikautomation und Bediener-HMI. Er unterstützt Intel® Core™ i3/i5/i7/i9 Prozessoren (Alder Lake / Raptor Lake T-Serienoptionen), bietet umfangreiche I/Os, Dual 2.5GbE, mehrere Videoausgänge und ein Metallgehäuse mit Lüfterkühlung für kontinuierlichen Industrieeinsatz.

Hauptmerkmale

• 15,6" Gehäuse-Panel-PC, ausgelegt für industrielle HMI- und Steuerungsaufgaben mit konfigurierbaren CPU-Optionen.
• Display: 1366 x 768, 400 nits Helligkeit, Kontrast 500:1.
• Speicher: 2 x SO-DIMM DDR5 4800 MHz, bis zu 64 GB (32 GB pro Slot).
• Speicheroptionen: NVMe M.2 sowie optional 2 x SATA III für 2,5" Laufwerke; SSD-Optionen bis mehrere TB (RAID optional).
• Netzwerk: Dual Intel® 2.5GbE Controller und optionales WLAN/BT (M.2 2230 E-Key).
• I/O: 4 x USB 3.2 Gen2 Type-A, serielle Schnittstellen (RS232/422/485), Audio, M.2 Erweiterungssteckplätze und 12V DC Eingang.
• Industriedesign: Metallgehäuse, VESA-Montage, Lüfterkühlung und breite Betriebsbereiche.

Produkt-Highlights

• Leistungsfähige Rechenleistung mit Alder Lake / Raptor Lake T-CPUs für Multitasking und Embedded-Anwendungen.
• Konfigurierbares Frontpanel: optional resistiver Touch oder Schutzglas ohne Touch-Funktion.
• Energieeffizientes Design und optimierte Wärmeableitung für Dauereinsatz.
• Flexible Montageoptionen: Rückmontage und VESA-Montage für unterschiedliche Installationsszenarien.

Zertifizierungen

• CE
• FCC

Merkmale / Spezifikationen

• Modell: W15IAD7T-CHA2
• Marke: Winmate
• Display: 15.6 inches
• Auflösung: 1366 x 768
• Panel-Helligkeit: 400 nits
• Kontrastverhältnis: 500:1
• Blickwinkel: 85/85/80/80
• Aktive Fläche: 344.232 x 195.536 mm
• Touch / Glas: Resistive Touch Screen (Optional); Protection Glass ohne Touch-Funktion (Optional)
• Standardprozessor: Intel® Core™ i3-12100TE (bis zu 4.00 GHz)
• Optionale Prozessoren: i5-12500TE; i7-12700TE; i9-12900TE; i3-14100T; i5-14500T; i7-14700T; i9-14900T
• Chipset: Intel® R680E
• Speicher: 2 x non-ECC SO-DIMM DDR5 4800 MHz, bis zu 64 GB (32 GB pro DIMM)
• Massenspeicher: 128GB SSD (Standard); optional 256GB/512GB/1TB/2TB/4TB; optional 2 x SATA III für 2.5" SSD/HDD bis 2TB (RAID-Unterstützung)
• Ethernet-Controller: 2 x Intel® Ethernet Controller (Dual 2.5GbE)
• Sicherheit: TPM 2.0
• Betriebssysteme (optional): Windows 11 IoT Enterprise 64-bit; Windows 11 Pro 64-bit; Linux Ubuntu 22.04 (Wake on Touch nicht unterstützt)
• WLAN/BT: optional (M.2 2230 E-Key)
• USB: 4 x USB 3.2 Gen2x1 (10 Gbps, Type-A)
• Serielle Schnittstellen: 1 x RS232/422/485 (Default RS232); 1 x RS232
• LAN: 2 x 2.5 Giga LAN RJ45
• Video: 1 x DP1.4a (DP++), bis zu 4096 x 2160 @ 60 Hz (Default); 1 x HDMI 2.0b optional
• Audio: Mic in; Line out
• Erweiterung: 1 x M.2 2280 M-Key (NVMe SSD); 1 x M.2 2230 E-Key (Wi‑Fi)
• Stromversorgung: 1 x 12V DC, Din4 pin connector; Adapter: 12V 220W (Zubehör)
• Bedienelemente: 1 x Power Button; 1 x Reset Button
• Mechanik: Abmessungen 398 x 254 x 79 mm; Gewicht 4.3 kg
• Montage: VESA mount
• Gehäuse: Metal Housing
• Kühlung: Fan Design
• Umgebung: Betriebsluftfeuchte 10%–90% RH, nicht kondensierend; Betriebstemperatur 0°C–50°C; Lagertemperatur -10°C–60°C
• Zertifizierungen: CE, FCC
• Zubehör: 100~240V AC-DC Adapter, Netzkabel, VESA Schrauben
