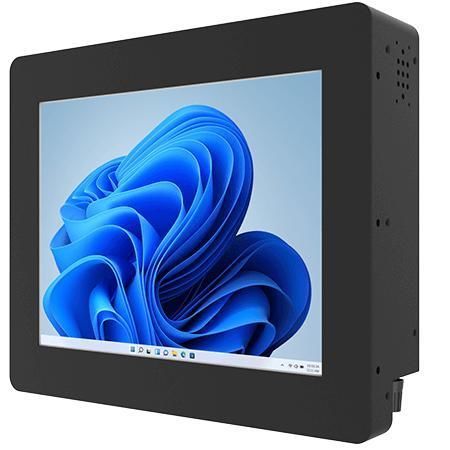

Panel-PC / mit resisitivem Touchscreen R10IAN3S-CHT2

TFT LCD10,4"Intel® Processor N100

Produktübersicht
Der Winmate R10IAN3S-CHT2 ist ein 10,4" Chassis-Panel-PC für Maschinensteuerung, Fabrikautomation und Bediener-HMI. Auf Grundlage von Intel® Twin Lake N150 (in den Spezifikationen auch N100 genannt) bietet das Gerät integrierte UHD-Grafik, umfangreiche I/O-Optionen und langfristige Verfügbarkeit für Integratoren und OEMs.

Hauptmerkmale

• 10,4" XGA TFT-LCD, 500 nits
• Intel® Twin Lake N150 Prozessor (Spektrum: N100 in Specs)
• 1 x SO-DIMM DDR5-4800 (8GB Standard, bis 16GB)
• Dual Intel® 2.5 Gigabit Ethernet
• Optional HDMI, USB-C (DP-Alt), mehrere USB- und COM-Ports
• Metallgehäuse, lüfterloses Design, VESA-Montage

Display
Größe: 10,4"
Auflösung: 1024 x 768 (XGA)
Helligkeit: 500 nits
Kontrast: 1000:1
Touch/Glas: resistiver Touch optional oder Schutzglas optional

Systemangaben
CPU: Intel® Processor N100 (Produktname führt Twin Lake N150), bis 3,40 GHz
Speicher: 1 x SO-DIMM DDR5-4800, 8GB Default, 16GB optional
Speicher: M.2 2280 NVMe 128GB Default; optional 256/512GB/1TB/2TB/4TB; optional SATA III für 2,5" bis 2TB (nur ohne NVMe)
Sicherheit: TPM 2.0
Betriebssysteme (optional): Windows 11 IoT Enterprise 64-bit, Windows 11 Pro 64-bit, Linux Ubuntu 24.04 (kein Wake on Touch unter Ubuntu)

Mechanik
Abmessungen: 270 x 225 x 60 mm
Gewicht: 2,6 kg
Gehäuse: Metall
Kühlung: Fanless Design
Montage: VESA mount

Umgebung
Betriebsfeuchte: 10%–90% RH, nicht kondensierend
Betriebstemperatur: 0°C bis 50°C
Lagerung: -10°C bis 60°C

Zertifizierungen
CE, FCC

I/O Anschlüsse

• LAN: 2 x 2.5 Giga LAN (RJ45)
• USB: 1 x USB 3.2 Gen2 Type-C (DP Alt Mode), 2 x USB 3.x Type-A, bis zu 4 x USB 2.0 (Seitenvarianten)
• Seriell: 1 x RS232/422/485 (Default RS232) + 1 x RS232
• Video: 1 x HDMI 2.0b (optional)
• Audio: 2 x Lautsprecher
• Erweiterung: 1 x M.2 2280 M-Key (NVMe), 1 x M.2 2230 E-Key (Wi‑Fi)

Bedienung, Zubehör & Stromversorgung
Tasten: Power, Reset
Zubehör: 100~240V AC zu 12V DC Adapter, Netzkabel, VESA-Schrauben
Stromversorgung: Eingang 12V DC (Adapter 12V 50W)

Produktpositionierung
Für industrielle Automatisierung und Bediener-HMI ausgelegt, ermöglicht das Gerät stabile Integration, Echtzeit-Datenverarbeitung und flüssige Grafikdarstellung im kompakten Chassis-Format.

Technische Daten

• Modell: R10IAN3S-CHT2
• Display: 10,4" XGA (1024x768), 500 nits, 1000:1
• CPU: Intel® Twin Lake N150 (N100 Familie), bis 3,40 GHz
• Arbeitsspeicher: 1 x SO-DIMM DDR5-4800 (8GB default, bis 16GB)
• Speicher: M.2 2280 NVMe 128GB Default; optional bis 4TB; optional SATA III für 2,5"
• LAN: Dual Intel® 2.5 Gigabit Ethernet
• USB: USB-C (DP-Alt) + USB Type-A + USB 2.0
• Serielle Schnittstellen: RS232/422/485
• Sicherheit: TPM 2.0
• Montage: VESA
• Abmessungen / Gewicht: 270 x 225 x 60 mm / 2,6 kg
• Gehäuse: Metall, lüfterlos
• Betriebsbereich: 0°C bis 50°C; 10%–90% RH
• Zertifikate: CE, FCC
• Strom: 12V DC (Adapter 12V 50W)
