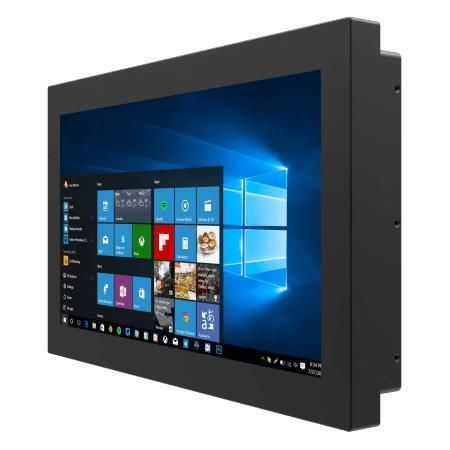

Panel-PC / mit resisitivem Touchscreen W15IT7T-CHA2

Breitbild-Monitor15,6"Intel® Core™ i5-1135G7

Kurzbeschreibung
Der Winmate W15IT7T-CHA2 ist ein 15,6" Chassis-Panel-PC mit Intel® Core™ i5 (Tiger Lake), entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMI. Er verfügt über ein Metallgehäuse, lüfterlose Kühlung, Multi-Display-Ausgänge und flexible Montageoptionen für OEMs, Systemintegratoren und industrielle Anwender mit Bedarf an langlebiger, energiesparender Embedded-IT.

Hauptmerkmale

• Intel® Core™ Tiger Lake UP3 i5-1135G7 (ohne vPro) / i5-1145G7E (mit vPro)
• 15,6" Display, Auflösung 1366 x 768
• Multi-Display-Unterstützung: DP / HDMI / LVDS / eDP
• Mehrere I/Os einschließlich serieller Anschlüsse und 4 x USB 3.2 Gen2x1 (Type-A)
• 12V DC Einzeleingang (Din4)
• Zertifizierungen: CE, FCC

Display

• Größe: 15.6 inches
• Touch / Glas: resistiver Touchscreen (optional); Schutzglas ohne Touch-Funktion (optional)
• Auflösung: 1366 x 768
• Panel-Helligkeit: 400 nits
• Kontrastverhältnis: 500:1
• Blickwinkel: 85 / 85 / 80 / 80
• Aktive Fläche: 344.232 x 195.536 mm

Systemspecifikation

• Prozessor: Intel Core i5-1135G7 2.4 GHz (bis zu 4.2 GHz)
• Arbeitsspeicher: 2 x non-ECC SO-DIMM, bis zu 64 GB (32 GB pro DIMM)
• Speicher: 128 GB SSD Standard; optional 256 GB / 512 GB / 1 TB / 2 TB / 4 TB; 1 x SATA III für 2.5" SSD/HDD (optional); 1 x M.2 2280 M-Key (NVMe)
• Ethernet: 1 x Gigabit + 1 x 2.5 Gigabit (Intel® Controller)
• Sicherheit: TPM 2.0
• Betriebssysteme (optional): Windows 11 IoT Enterprise 64-bit, Windows 11 Pro 64-bit, Linux Ubuntu 22.04 (Wake on Touch nicht unterstützt)
• WLAN/BT: optional über M.2 2230 E-Key

Mechanik

• Abmessungen: 398.3 x 254 x 70 mm
• Gewicht: 4.3 kg
• Montage: VESA-Montage; Rückmontageoptionen
• Gehäuse: Metallgehäuse
• Kühlung: lüfterloses Design

Umgebung

• Betriebstemperatur: 0°C bis 50°C
• Lagerungstemperatur: -10°C bis 60°C
• Betriebsfeuchte: 10% bis 90% RH, nicht kondensierend

Zertifizierung

• CE
• FCC

I/O Anschlüsse

• USB: 4 x USB 3.2 Gen2x1 (Type-A)
• Seriell: 1 x RS232/422/485 (Standard RS232), 1 x RS232
• LAN: 1 x Gigabit RJ45, 1 x 2.5 Gigabit RJ45
• Video: 1 x DP 1.4 (Standard), 1 x HDMI 2.0 (optional)
• Audio: Mic-in, Line-out
• Erweiterung: 1 x M.2 2280 M-Key (NVMe), 1 x M.2 2230 E-Key (Wi‑Fi), 1 x PCIe 4.0 (x16) Slot (x4 Signal)
• Anzeige: Power-LED, Storage-LED
• Helligkeitsregler: 1 x Einstellknopf
• Stromeingang: 1 x 12V DC (Din4 Pin Connector)

Steuerung & Tasten

• 1 x Power Button
• 1 x Reset Button

Zubehör

• 100~240V AC zu DC Adapter (12V 120W)
• Netzkabel
• VESA-Schrauben

Stromversorgung

• Leistungsaufnahme: 12V DC
• Adapter: 12V 120W

Technische Daten

• Modell: W15IT7T-CHA2
• Marke: Winmate
• Panel: 15.6", 1366 x 768, 400 nits, 500:1
• CPU: Intel® Core™ i5-1135G7 / i5-1145G7E (Tiger Lake)
• Arbeitsspeicher: bis zu 64 GB (2 x SO-DIMM)
• Speicher: 128 GB SSD Standard; Optionen bis 4 TB; SATA III Unterstützung
• I/O: USB3.2, serielle Ports, GigE + 2.5G LAN, DP1.4, optional HDMI2.0, Audio
• Erweiterung: M.2 NVMe, M.2 E-Key, PCIe 4.0 x16 (x4 Signal)
• Montage: VESA / Rückseite
• Abmessungen / Gewicht: 398.3 x 254 x 70 mm; 4.3 kg
• Betriebsbedingungen: 0°C–50°C; 10%–90% RH (nicht kondensierend)
• Sicherheit: TPM 2.0
• Zertifizierungen: CE, FCC
