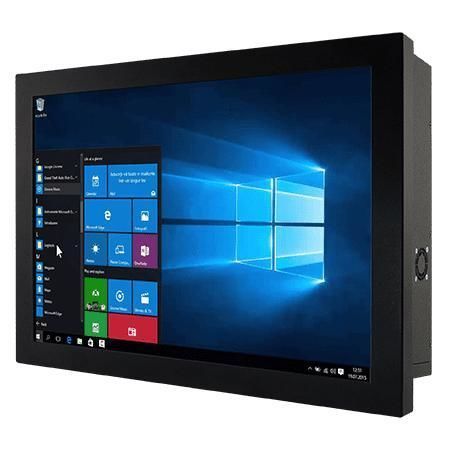

Panel-PC / mit resisitivem Touchscreen W18IF7T-CHA2

TFT LCD18,5"Intel® Core™ i7-9700TE

Produktübersicht
Winmate W18IF7T-CHA2 ist ein 18,5" Chassis-Panel-PC für Maschinensteuerung, Fabrikautomation und Bediener-HMI. Basierend auf Intel® Core™ i3/i5/i7 Prozessoren der 9. Generation (Coffee Lake Refresh) bietet das System flexible Speicheroptionen, umfangreiche I/O, 12 V DC Versorgung und verschiedene Montagearten (Rückseite, VESA).

Wichtige Merkmale

• 18,5" TFT LCD, 1366×768, 450 nits
• Intel® 9. Gen Core™ i3 / i5 / i7 Prozessoren
• Flexibles Storage: M.2 NVMe/SATA, 2 x SATA III für 2,5" SSD/HDD
• Mehrere I/Os: 2 serielle Schnittstellen, 4 x USB 3.2 Gen1 (Type‑A), 2 x Gigabit LAN
• 12 V DC Eingang (Din4, verriegelbar) und 12V 120W Netzteil
• VESA- und Rückseitenmontage für Schaltschrank- oder Paneleinbau

Produkt-Highlights

• Oberflächenoptionen: resistiver Touchscreen oder Schutzglas (ohne Touch)
• Industrie-Design: Metallgehäuse, aktiv belüftete Kühlung, TPM 2.0
• Erweiterungen: M.2 2280/2242 M‑Key (NVMe/SATA), M.2 2230 E‑Key (Wi‑Fi), optionaler PCIe 3.0 x16

Zertifizierungen

• CE
• FCC

Technische Daten

• Modell: W18IF7T-CHA2
• Display — Größe: 18.5"; Auflösung: 1366×768; Helligkeit: 450 nits; Kontrast: 1000:1; Aktive Fläche: 409.8×230.4 mm; Touch/Glas: resistiver Touch (optional) / Schutzglas (optional)
• Prozessor — Default: Intel® Core™ i7-9700TE 1.8 GHz (bis 3.8 GHz); Optionen: i5-9500TE, i3-9100TE
• Chipset — Intel® Q370
• Memory — 2 x non‑ECC SO‑DIMM, bis zu 64 GB
• Storage — 128 GB SSD standard; optional 256/512 GB / 1 TB / 2 TB; M.2 2280 M‑Key (NVMe/SATA); 2 x SATA III für 2.5" SSD/HDD, RAID 0/1 optional
• Ethernet — 2 x Intel® Gigabit Ethernet (RJ45)
• Sicherheit — TPM 2.0
• Betriebssystem — Windows 10 IoT Enterprise (64‑bit) oder Linux Ubuntu optional
• Wireless — WLAN/BT optional über M.2 2230 E‑Key
• Mechanik — Abmessungen: 470×293×70 mm; Gewicht: ~6,6 kg; Gehäuse: Metall; Kühlung: Lüfter; Montage: VESA
• Umgebung — Betriebsfeuchte 10%–90% RH nicht kondensierend; Betriebstemperatur 0°C–50°C; Lagertemperatur -10°C–60°C
• I/O — 4 x USB 3.2 Gen1 Type‑A; Seriell: 1 x RS232/422/485 (Default RS232) + 1 x RS232; LAN: 2 x RJ45; Video: 1 x DP1.2 (Default), 1 x HDMI 1.4 (optional); Audio: Mic‑in, Line‑out, 2 x Lautsprecher
• Indikatoren & Bedienelemente — Power & Storage LEDs; Helligkeitsregler; Power- und Reset-Taste
• Stromversorgung & Zubehör — Eingang: 1 x 12V DC Din4 verriegelbar; Adapter: 12V 120W; Zubehör: AC-Adapter, Netzkabel, VESA-Schrauben, Treiber-CD & Handbuch
