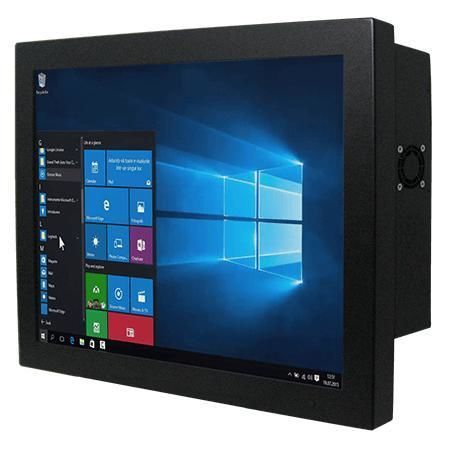

Panel-PC / mit resisitivem Touchscreen R17IF7T-CHM1

17"Intel® Core™ i7-9700TEIntel® Core™ i5-9500TE

Produktübersicht
Winmate R17IF7T-CHM1 ist ein 17-Zoll Chassis-Panel-PC für Maschinensteuerung, Fabrikautomation und Bediener-HMIs. Auf Basis der Intel® Core™ Prozessoren der 9. Generation bietet er flexible Speicherkonfigurationen, umfangreiche I/O und ein Metallgehäuse für industrielle bzw. kritische Einsatzbereiche.

Wesentliche Merkmale

• 17" Display, 1280 x 1024, 350 nits
• Intel® Core™ i3 / i5 / i7 (9. Gen., Coffee Lake Refresh)
• Flexibler Speicher: M.2 NVMe/SATA + 2.5" HDD/SSD, RAID 0/1 Unterstützung
• Mehrere I/O: 4 x USB 3.2 Gen1, 2 x Gigabit LAN, 2 x serielle Schnittstellen
• Videoausgänge: DP1.2 (4096 x 2304 @60Hz), HDMI1.4 (optional)
• 12V DC verriegelbare Stromzufuhr

Oberflächenoptionen

• Resistiver Touchscreen (optional)
• Schutzglas ohne Touch-Funktion (optional)

Design und Montage
Metallgehäuse mit Rückseiten- und VESA-Montageoptionen für flexible Installation. Abmessungen 394 x 332 x 74 mm, Gewicht 6,3 kg für Integration in Bedienpanels oder Schaltschränke.

Stromversorgung & Kühlung
Niedriger Verbrauch mit lüftergestützter Kühlung (Fan-Design). Stromzufuhr 1 x 12V DC über verriegelbaren Din4-Stecker; typisches Netzteil 12V 120W.

Zertifizierungen
CE, FCC

Technische Daten

• Modell: R17IF7T-CHM1 — Marke: Winmate
• Display: 17,0 Zoll; Auflösung: 1280 x 1024; Helligkeit: 350 nits; Kontrast: 1000:1; Blickwinkel: 85/85/80/80; Active Area: 337.920 x 270.336 mm
• Touch/Glas: Resistive Touch (optional); Protection Glass (optional)
• Prozessor: Intel Core i7-9700TE (1.8GHz bis 3.8GHz) Standard; i5-9500TE / i3-9100TE optional
• Chipset: Intel® Q370
• Speicher: 2 x non-ECC SO-DIMM, bis zu 64GB (32GB pro Steckplatz)
• Speicheroptionen: 128GB SSD Standard; Optionen 256/512GB/1TB/2TB; 2 x SATA III für 2.5" Laufwerke; 1 x M.2 2280/2242 M-Key (NVMe/SATA)
• Ethernet: 2 x Intel® Gigabit LAN (RJ45)
• Sicherheit: TPM 2.0
• Betriebssysteme: Windows 10 IoT Enterprise 64-bit (optional); Linux Ubuntu 20.04 (optional)
• Drahtlos: M.2 2230 E-Key für WLAN (optional); Bluetooth optional
• USB: 4 x USB 3.2 Gen1 Type-A
• Seriell: 1 x RS232/422/485 (Default RS232), 1 x RS232
• Video: 1 x DP1.2 (Default); 1 x HDMI 1.4 (optional)
• Audio: Mic in x1; Line out x1; Lautsprecher x2
• Erweiterung: 1 x M.2 2280/2242 M-Key; 1 x M.2 2230 E-Key; 1 x PCIe 3.0 x16
• Anzeigen & Bedienelemente: Power-LED, Storage-LED, Helligkeitsregler, Power- und Reset-Tasten
• Mechanik: 394 x 332 x 74 mm; Gewicht: 6,3 kg; Gehäuse: Metall; Montage: VESA und Rückwand
• Umgebung: Betriebsluftfeuchte 10%–90% RH non-condensing; Betriebstemperatur 0°C–50°C; Lagerung -10°C–60°C
• Stromversorgung: 1 x 12V DC (Din4 lockable); Adapter: 12V 120W
• Zubehör: 100~240V AC→DC Adapter, Netzkabel, VESA-Schrauben
