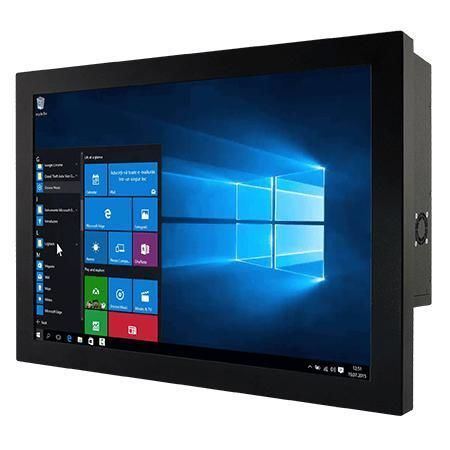

Panel-PC / mit resisitivem Touchscreen W22IAD7T-CHA3

LCD21,5"Intel® Core™ i9-12900TE

Überblick
Der Winmate W22IAD7T-CHA3 ist ein 21,5 Zoll Chassis-Panel-PC für Maschinensteuerung, Fabrikautomation und Bediener-HMI. Er bietet verschiedene Intel® Core™ CPU-Optionen, DDR5-Speicher, Hochgeschwindigkeits-Netzwerk und flexible Montageoptionen für industrielle Integration.

Hauptmerkmale

• 21,5 Zoll Full HD (1920 x 1080) Gehäuse-Panel
• Intel® Core™ i3/i5/i7/i9 Optionen (Alder Lake S / Raptor Lake T)
• 2 x SO-DIMM DDR5 4800MHz, bis zu 64 GB
• Integriertes Dual 2,5 Gigabit Ethernet
• Multi-Display: DP 1.4a (Standard), HDMI 2.0b (optional)
• Vielfältige I/O: 4 x USB 3.2 Gen2, serielle Ports, Audio
• 12V DC Stromversorgung, Metallgehäuse, VESA-Montage

Display

• Größe: 21,5 Zoll, 1920 x 1080
• Touch / Glas: Resistiver Touch (optional) oder Schutzglas (optional)
• Helligkeit: 250 nits; Kontrast: 3000:1; Betrachtungswinkel: 89/89/89/89
• Aktive Fläche: 476.64 x 268.11 mm

System-Spezifikation

• Standard-CPU: Intel® Core™ i3-12100TE; optional i5/i7/i9 und neuere T‑Varianten
• Chipset: Intel® R680E
• Speicher: 2 x non‑ECC SO‑DIMM DDR5 4800MHz, bis zu 64 GB
• Speicher (Storage): 128 GB SSD Standard; Optionen bis 4 TB; 1 x M.2 2280 M-Key (NVMe); 2 x SATA III für 2,5" (optional)
• Sicherheit: TPM 2.0; WLAN/BT optional via M.2 2230 E-Key

Mechanik

• Abmessungen: 507 x 303 x 85 mm
• Gewicht: ca. 7,2 kg
• Montage: VESA und Rückseitenmontage
• Gehäuse: Metall; Kühlung: Lüfter

Umgebung

• Betriebstemperatur: 0°C bis 50°C
• Lagertemperatur: -10°C bis 60°C
• Betriebsfeuchtigkeit: 10%–90% RH, nicht kondensierend

Zertifizierungen

• CE
• FCC

I/O Anschlüsse

• USB: 4 x USB 3.2 Gen2x1 (10 Gbps, Type A)
• Seriell: 1 x RS232/422/485 (Default RS232) + 1 x RS232
• LAN: 2 x 2.5 Gbps RJ45
• Video: 1 x DP1.4a (DP++), bis 4096 x 2160@60Hz; 1 x HDMI 2.0b optional
• Audio: Mic in, Line out
• Erweiterung: M.2 2280 M-Key (NVMe), M.2 2230 E-Key (Wi‑Fi)
• Stromeingang: 1 x 12V DC (Din4 Pin)

Bedienung & Zubehör

• Tasten: Power, Reset
• Zubehör: Adapter 100–240V AC auf 12V DC (12V 220W), Netzkabel, VESA-Schrauben

Stromversorgung

• Spannung: 12V DC
• Adapter: 12V 220W

Technische Daten

• Modell: W22IAD7T-CHA3
• Display: 21,5" FHD, 250 nits, 3000:1
• CPU: Intel® Core™ i3/i5/i7/i9 (Alder Lake S / Raptor Lake T)
• Speicher: 2 x SO-DIMM DDR5 4800MHz, bis zu 64 GB
• Storage: M.2 NVMe & SATA; 128 GB SSD Standard
• LAN: Dual 2.5GbE; USB: 4 x USB 3.2 Gen2
• OS: Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04 (optional)
• Zertifizierungen: CE, FCC
