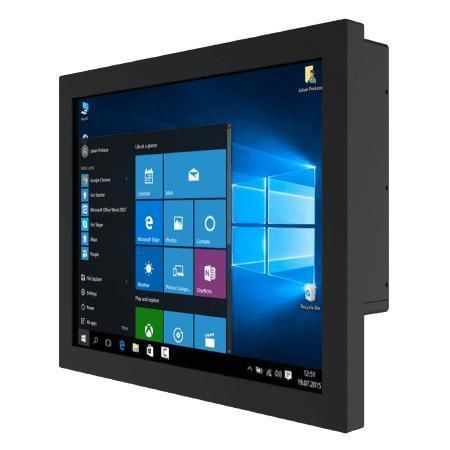

Panel-PC / mit resisitivem Touchscreen R19IT7T-CHM1

19"Intel® Core™ i5-1135G7Intel® Tiger Lake-U

Übersicht
Der Winmate R19IT7T-CHM1 ist ein 19-Zoll Chassis-Panel-PC für Maschinensteuerung, Fabrikautomation und Bediener-HMI. Er verwendet Intel® Core™ i5 (Tiger Lake) Prozessoren in einem lüfterlosen Metallgehäuse und bietet mehrere Montage- und I/O-Optionen für langlebige Industrie- und Embedded-Einsätze.

Hauptmerkmale

• Intel® Core™ Tiger Lake UP3: i5-1135G7 (ohne vPro) oder i5-1145G7E (mit vPro)
• 19,0" Display, Auflösung 1280 x 1024, 250 nits, Kontrast 1000:1
• Multi-Display-Unterstützung: DP / HDMI (optional) / LVDS / eDP
• Mehrere I/Os: serielle Anschlüsse, 4 x USB 3.2 Gen1 Type-A, Audio in/out
• 12V DC-Eingang (Din4 Stecker)
• Lüfterloses Design und Metallgehäuse; Rück- und VESA-Montageoptionen
• TPM 2.0 Unterstützung; CE- und FCC-Zertifikate

Display

• Größe: 19,0 inches
• Auflösung: 1280 x 1024
• Touch / Glas: resistiver Touch optional; Schutzglas ohne Touch optional
• Helligkeit: 250 nits; Kontrastverhältnis: 1000:1; Betrachtungswinkel: 85/85/80/80
• Aktive Fläche: 376,32 x 301,06 mm

Systemspezifikation

• Prozessor: Intel Core i5-1135G7 2,4 GHz (bis 4,2 GHz); i5-1145G7E optional
• Speicher: 1 x SO-DIMM DDR4 3200 MHz (4GB Standard); Optionen 8/16/32GB; unterstützt 2 x SO-DIMM bis 64GB je nach Konfiguration
• Speicher: 1 x M.2 2280 M-Key NVMe 128GB (Standard); Optionen 256/512GB/1TB/2TB; optional 1 x SATA III für 2,5" SSD/HDD bis 2TB
• Ethernet: Duale Intel-Controller (1 x Gigabit RJ45 + 1 x 2.5 Giga RJ45)
• Erweiterung: 1 x M.2 2280 M-Key, 1 x M.2 2230 E-Key (Wi‑Fi), 1 x PCIe 4.0 x16 Steckplatz (x4 Signal)
• Betriebssysteme: Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04 (Wake on Touch nicht unterstützt)

Mechanik

• Abmessungen: 432 x 363 x 70 mm
• Gewicht: 7,0 kg
• Gehäuse: Metallgehäuse
• Montage: rückseitige Montage und VESA-Montageoptionen
• Kühlung: lüfterloses Design

Umgebung

• Betriebstemperatur: 0°C bis 50°C
• Lagerungstemperatur: -10°C bis 60°C
• Betriebsfeuchte: 10% bis 90% RH, nicht kondensierend

I/O Ports & Steuerung

• USB: 4 x USB 3.2 Gen2x1 (Type-A)
• Seriell: 1 x RS232/422/485 (Standard RS232) + 1 x RS232
• LAN: 1 x Gigabit RJ45 + 1 x 2.5 Giga RJ45
• Video: 1 x DP1.4 (Standard); HDMI 2.0 optional
• Audio: Mic in, Line out
• Anzeigen & Bedienelemente: Power- und Storage-LEDs; Helligkeitsregelknopf; Power- und Reset-Tasten

Stromversorgung & Zubehör

• Stromeingang: 1 x 12V DC (Din4 Stecker)
• Typischer Adapter: 12V 120W (optional)
• Zubehör enthalten/verfügbar: 100~240V AC auf DC Adapter, Netzkabel, VESA-Schrauben

Zertifizierungen

• CE
• FCC

Empfohlene Anwendungen

• Maschinensteuerung
• Fabrikautomation
• Operator HMI Stationen
• Embedded Industrieanwendungen mit Anforderungen an lange Lebenszyklen und stabile Hardwareintegration

Technische Daten

• Modell: R19IT7T-CHM1
• Marke: Winmate
• Display: 19,0" / 1280 x 1024 / 250 nits
• Prozessor: Intel Core i5-1135G7 / i5-1145G7E
• Speicher: bis zu 64GB je nach Konfiguration
• Speicher/Storage: M.2 NVMe 2280 + optional SATA III 2.5"
• Ethernet: 1 x Gigabit + 1 x 2.5 Gigabit
• I/O: 4 x USB3.x, serielle Ports, DP1.4, optional HDMI, Audio in/out
• Erweiterung: M.2 2280 M-Key, M.2 2230 E-Key, PCIe 4.0 x16 (x4 Signal)
• Strom: 12V DC (Din4)
• Abmessungen / Gewicht: 432 x 363 x 70 mm / 7,0 kg
• Montage: Rückseite / VESA
• Kühlung: fanless
