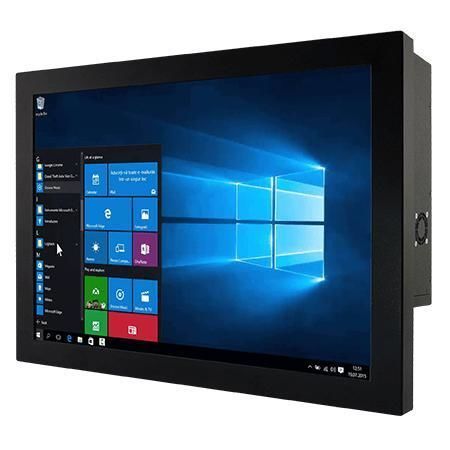

Panel-PC / mit resisitivem Touchscreen W22IF7T-CHA3

LCDmit LED-Rückbeleuchtung21,5"

Produktübersicht
Der Winmate W22IF7T-CHA3 ist ein 21,5-Zoll Chassis-Panel-PC mit Intel® Core™ i3/i5/i7 (9. Generation, Coffee Lake Refresh), entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMIs. Zielgruppe sind industrielle OEMs und Systemintegratoren, die lange Verfügbarkeit und flexible Integrationsoptionen benötigen.

Hauptmerkmale

• 21,5" 1920 x 1080 Display; resistiver Touch optional oder Schutzglas optional
• Intel® Core™ i7/i5/i3 (i7-9700TE Standardkonfiguration)
• Flexibler Speicher: 2,5" HDD-Einschub, M.2 2280 (NVMe/SATA), M.2 2242 B-key; 2 x SATA III; RAID 0/1 optional
• Mehrere I/Os: 2 serielle Schnittstellen (konfigurierbar RS232/422/485), 4 x USB 3.2 Gen1 Type-A, 2 x Intel® Gigabit LAN
• 12 V DC verriegelbarer Din4-Stromeingang; optionales 12 V 120 W Netzteil
• Erweiterung: M.2 2230 E-Key für WLAN/BT, optional PCIe 3.0 x16

Display

• 21,5 Zoll; 1920 x 1080; Helligkeit 250 nits; Kontrast 3000:1; Blickwinkel 89/89/89/89; aktive Fläche 476,64 x 268,11 mm
• Resistiver Touch (optional) oder Schutzglas ohne Touch (optional)

Zertifizierungen

• CE
• FCC

Produktpräsentation / Design
Metallgehäuse mit Lüfterkühlung, mehrere Montageoptionen einschließlich Rückseiten- und VESA-Montage, energiesparendes Design für zuverlässigen Dauerbetrieb in Produktionsumgebungen.

Optional / Erweiterbarkeit

• Unterstützung für WLAN/Bluetooth-Module (M.2 2230), TPM 2.0, konfigurierbarer Speicher und Speicherplatz, optionales Windows 10 IoT Enterprise oder Linux
• M.2- und PCIe-Slots für NVMe-SSDs und Erweiterungskarten

Technische Daten

• Modell: W22IF7T-CHA3
• Prozessor: Intel® Core™ i7-9700TE (Standard); optional i5-9500TE, i3-9100TE
• Chipset: Intel® Q370
• Arbeitsspeicher: 2 x non-ECC SO-DIMM, bis zu 64 GB
• Speicher: 128 GB SSD Standard; Optionen 256/512 GB / 1 TB / 2 TB; 2 x SATA III; 1 x M.2 2280 M-Key (NVMe/SATA); 1 x M.2 2242 B-Key
• Ethernet: 2 x Intel® Gigabit
• Video: 1 x DisplayPort 1.2 (Standard); 1 x HDMI 1.4 (optional)
• USB: 4 x USB 3.2 Gen1 Type-A
• Seriell: 1 x RS232/422/485 (konfigurierbar, Standard RS232); 1 x RS232
• Audio: Mic in, Line out, 2 x Lautsprecher
• Strom: 12 V DC Din4 verriegelbarer Anschluss; Adapter 12 V 120 W
• Mechanik: 507 x 303 x 76 mm; Gewicht ca. 7,2 kg; Metallgehäuse; Lüfterkühlung
• Umgebung: Betrieb 0°C bis 50°C; Lagerung -10°C bis 60°C; Luftfeuchte 10%–90% RH nicht kondensierend
• Zertifizierung: CE, FCC
