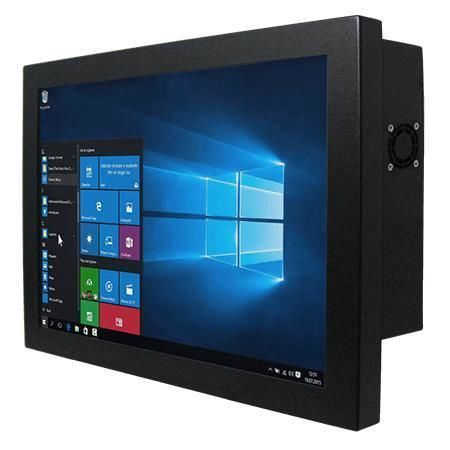

Panel-PC / mit resisitivem Touchscreen W15IP7T-CHA2

15,6"Intel® Pentium® N42001366 x 768

Überblick
Der Winmate W15IP7T-CHA2 ist ein 15,6-Zoll Chassis-Panel-PC mit Intel® Pentium® N4200 (Apollo Lake). Entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMI bietet er niedrigen Stromverbrauch, flexible Speicheroptionen und umfangreiche I/O-Schnittstellen.

Wichtige Funktionen

• Intel® Pentium® N4200 (1,10 GHz, Burst bis 2,5 GHz)
• Flexibler Speicher: 2,5" HDD/SSD-Einschub und M.2 Optionen
• Mehrere I/O: 4 x USB 3.0, serielle Schnittstellen, 2 x Gigabit LAN
• 12 V DC Eingang (Din4) und lüfterloses Metallgehäuse
• DisplayPort bis 4096 x 2160 @60 Hz; HDMI bis 3840 x 2160 @30 Hz (konfigurationsabhängig)

Display

• Größe: 15,6 Zoll
• Touch / Glas: Resistiver Touch (optional) oder Schutzglas ohne Touch (optional)
• Auflösung: 1366 x 768
• Helligkeit: 400 nits
• Kontrast: 500:1
• Blickwinkel: 85/85/80/80

System

• Prozessor: Intel® Pentium® N4200 (1,1 GHz, bis zu 2,5 GHz)
• Speicher: Dual-channel SO-DIMM (non‑ECC), bis zu 16 GB
• Speicherplatz: 128 GB SSD Standard; Optionen bis 1 TB; 2 x SATA III für 2,5" Laufwerke (optional, RAID-Unterstützung)
• Ethernet: 2 x Intel® Gigabit LAN
• Sicherheit: TPM 2.0
• Betriebssysteme: Windows 10 IoT Enterprise 64-bit optional; Linux Ubuntu optional
• WLAN/BT: optional über M.2 Modul

Mechanik & Kühlung

• Abmessungen: 398 x 254 x 70 mm
• Gewicht: 4,3 kg
• Montage: Rückseiten- und VESA-Montage
• Gehäuse: Metall
• Kühlung: lüfterloses Design für dauerhaften Industrieeinsatz

Umgebung

• Betriebsfeuchte: 10% bis 90% RH, non-condensing
• Betriebstemperatur: 0°C bis 50°C
• Lagerungstemperatur: -10°C bis 60°C

I/O & Erweiterung

• USB: 4 x USB3.2 Gen1 (Type-A)
• Seriell: 1 x RS232/422/485 (Standard RS232) + 1 x RS232; optionale Varianten
• LAN: 2 x Gigabit LAN (RJ45)
• Video: 1 x DP1.2 (Standard); HDMI 1.4 und VGA optional
• Audio: Mic in, Line out, 2 x Lautsprecher
• Erweiterung: M.2 2242 B-key, M.2 2230 E-key, PCIe 2.0 x1

Stromversorgung & Zubehör

• Stromeingang: 1 x 12V DC (Din4 Pin)
• Adapter: 12V 84W (Zubehör, konfigurationsabhängig)
• Zubehör: 100~240V AC auf DC Adapter, Netzkabel, VESA-Schrauben, Treiber-CD & Handbuch (je nach Lieferung)

Zertifizierungen

• CE, FCC

Empfohlene Anwendungen

• Maschinensteuerung, Fabrikautomation, Bediener-HMI, OEM-Integration und eingebettete Industrieanwendungen mit Bedarf an dauerhaft zuverlässigem Betrieb

Caractéristiques / spécifications techniques

• Modell: W15IP7T-CHA2
• Marke: Winmate
• Display-Größe: 15,6"
• Auflösung: 1366 x 768
• Prozessor: Intel® Pentium® N4200
• Speicher: Bis zu 16 GB (2 x SO-DIMM)
• Speicher: M.2 2242 SSD (128 GB Standard), Optionen 256/512 GB/1 TB; 2 x SATA III für 2,5"
• LAN: 2 x Gigabit
• USB: 4 x USB 3.2 Gen1
• Seriell: RS232/422/485 konfigurierbar
• Video: DP1.2, HDMI 1.4 (optional), VGA (optional)
• Audio: Mic in, Line out, 2 Lautsprecher
• Erweiterung: M.2 B-key 2242, M.2 E-key 2230, PCIe 2.0 x1
• Sicherheit: TPM 2.0
• Stromversorgung: 12V DC, Din4; Adapter 12V 84W
• Abmessungen: 398 x 254 x 70 mm
• Gewicht: 4,3 kg
• Montage: VESA / Rückseite
• Gehäuse: Metall, fanless
• Betriebstemp.: 0°C bis 50°C
• Lagerungstemp.: -10°C bis 60°C
• Feuchte: 10%–90% RH (non-condensing)
• Zertifizierungen: CE, FCC
