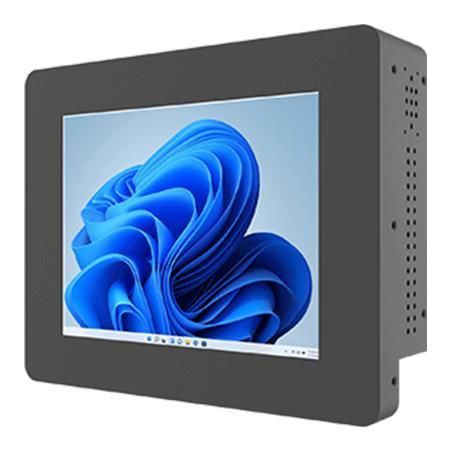

Panel-PC / mit resisitivem Touchscreen R08IAN3S-CHU1

TFT LCD8,4"Intel® Processor N100

Überblick
Der Winmate R08IAN3S-CHU1 ist ein 8,4" Chassis-Panel-PC mit Intel® Twin Lake N150 / N100 Prozessoren, entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMI. Er bietet ein SVGA-Display, lüfterloses Metallgehäuse und umfangreiche I/O-Schnittstellen zur Systemintegration.

Hauptmerkmale

• 8,4" SVGA (800 x 600) TFT-LCD, 600 nits
• Intel® N100 (Standard) oder N150 (optional)
• 1 x SO-DIMM DDR5-4800, bis zu 16 GB
• 2 x Intel® 2.5 Gigabit Ethernet
• USB: Typ-C (DP-Alt), USB 3.2 Gen2/Gen1 Type-A, USB 2.0
• Mehrere serielle Schnittstellen und optional HDMI
• VESA-Halterung, lüfterloses Metallgehäuse

Display

• Größe: 8,4 Zoll
• Auflösung: 800 x 600 (SVGA)
• Helligkeit: 600 nits
• Kontrast: 600:1
• Blickwinkel: 75/75/60/70
• Aktive Fläche: 170,4 x 127,8 mm
• Touch-Optionen: resistiver Touch oder Schutzglas (optional)

System-Spezifikation

• Prozessor: Intel® N100 (bis 3,40 GHz) Standard; Intel® N150 (bis 3,60 GHz) optional
• Speicher: 4 GB Standard; optional 8 GB / 16 GB (SO-DIMM DDR5-4800)
• Speicher: 128 GB NVMe SSD Standard; optional 256 GB–4 TB; 1 x SATA III für 2,5" SSD/HDD (wenn NVMe nicht vorhanden)
• Sicherheit: TPM 2.0
• Betriebssysteme: Windows 11 IoT Enterprise, Windows 11 Pro, Ubuntu 24.04 (optional)
• WLAN/BT: optional per M.2 2230 E-Key

Mechanik

• Abmessungen: 236 x 190 x 60 mm
• Gewicht: ca. 2,2 kg
• Montage: VESA
• Gehäuse: Metall
• Kühlung: Fanless Design

Umgebung

• Betriebsfeuchte: 10%–90% RH, ohne Kondensation
• Betriebstemperatur: 0°C bis 50°C
• Lagerungstemperatur: -10°C bis 60°C

Zertifizierungen

• CE
• FCC

I/O-Ports

• USB: 1 x USB 3.2 Gen2 Type-C (DP-Alt), 2 x USB 3.2 Gen1 Type-A, 4 x USB 2.0
• Seriell: 1 x RS232/422/485 (Default RS232) + 1 x RS232
• LAN: 2 x 2.5 Giga RJ45
• Video: 1 x HDMI 2.0b (optional)
• Audio: 2 x Lautsprecher
• Erweiterung: 1 x M.2 2230 E-Key (Wi‑Fi)
• Indikatoren: Power-LED, Storage-LED; 1 Helligkeitsregler
• Stromeingang: 1 x 12V DC, 2.5φ DC Buchse

Steuerung

• 1 x Power-Taster; 1 x Reset-Taster

Zubehör

• 100–240V AC auf DC Adapter
• Netzkabel
• VESA-Schrauben

Technische Daten

• Modell: R08IAN3S-CHU1
• Display: 8,4" SVGA (800 x 600), 600 nits, Kontrast 600:1
• Prozessoroptionen: Intel® N100 (Standard) / Intel® N150 (optional)
• Speicher: SO-DIMM DDR5-4800, bis zu 16 GB
• Speicheroptionen: NVMe/SSD 128 GB–4 TB; optionale 2,5" SATA bis 2 TB
• Netzwerk: Dual Intel® 2.5 Gigabit Ethernet
• Sicherheit: TPM 2.0
• Mechanik: 236 x 190 x 60 mm, ca. 2,2 kg, Metallgehäuse, VESA, fanless
• Umgebung: 0°C–50°C Betrieb, -10°C–60°C Lagerung, 10%–90% RH
• Zertifizierungen: CE, FCC
