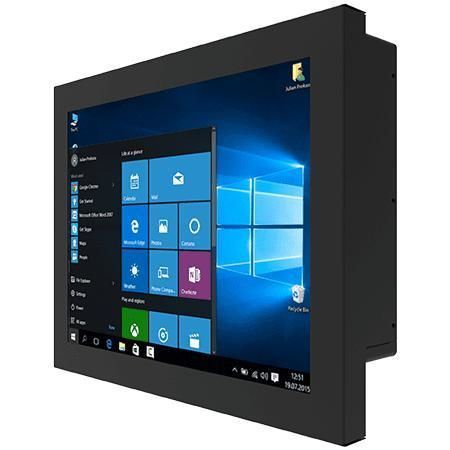

Panel-PC / mit resisitivem Touchscreen R15IAD3S-CHC3

15"Intel® Core i5-1235U1024 x 768

Übersicht
Der Winmate R15IAD3S-CHC3 ist ein 15 Zoll Chassis-Panel-PC für Maschinensteuerung, Fabrikautomation und Bediener-HMIs. Er kombiniert einen Intel® Core™ i5-1235U Prozessor, integriertes Dual 2,5 GbE und ein lüfterloses Metallgehäuse für zuverlässige Industrieanwendungen.

Hauptmerkmale

• 15 Zoll Display, 1024 x 768 Auflösung
• Intel® Core™ i5-1235U (12. Generation)
• 1 x SODIMM DDR5 4800 MHz, bis zu 32 GB
• Integriertes Dual 2,5 GbE
• Mehrere E/A: 2 x USB 3.2 Gen2 Typ-A, serielle Schnittstellen
• 12 V DC Stromversorgung

Display

• Größe: 15,0 Zoll
• Auflösung: 1024 x 768
• Helligkeit: 300 nits
• Kontrastverhältnis: 2000:1
• Sichtwinkel: 88/88/88/88
• Aktive Fläche: 304,1 x 228,1 mm
• Touch/Glas: Resistiver Touch (optional); Schutzglas ohne Touch-Funktion (optional)

System

• Prozessor: Intel® Core™ i5-1235U 3,3 GHz (bis zu 4,40 GHz)
• Speicher: 8 GB Standard; optional 16 GB/32 GB; 1 x SODIMM DDR5 4800 MHz
• Speicherplatz: 128 GB SSD Standard; optional 256/512 GB, 1/2/4 TB; 1 x SATA III für 2,5" Laufwerke (optional); 1 x M.2 2280 M-Key (NVMe)
• Sicherheit: TPM 2.0
• Betriebssysteme: Windows 11 IoT Enterprise 64-bit, Windows 11 Pro 64-bit, Ubuntu 22.04 (konfigurationsabhängig)
• WLAN/Bluetooth: optional über M.2 2230 E-Key

Mechanik

• Abmessungen: 360 x 290 x 69 mm
• Gewicht: 4,2 kg
• Montage: Rückseitig und VESA
• Gehäuse: Metall
• Kühlung: lüfterloses Design

Umgebung

• Betriebstemperatur: 0°C bis 50°C
• Lagerungstemperatur: -10°C bis 60°C
• Betriebsfeuchte: 10% bis 90% RH, ohne Kondensation

IO & Erweiterung

• USB: 2 x USB 3.2 Gen2 Typ-A
• Seriell: 1 x RS232/422/485 (Default RS232) + 1 x RS232
• LAN: 2 x RJ45 2,5 Gb
• Video: 1 x HDMI 2.0 (optional)
• Audio: 2 x Lautsprecher
• Erweiterung: M.2 2280 M-Key (NVMe), M.2 2230 E-Key (Wi‑Fi)
• Anzeigen & Bedienelemente: Power-LED, Storage-LED, Helligkeitsregler, Power- und Reset-Tasten

Strom & Zubehör

• Stromeingang: 1 x 12 V DC (2.5φ DC-Buchse)
• Netzteil: 12 V 120 W (Zubehör); 100~240 V AC zu 12 V DC Adapter optional
• Zubehör: Netzkabel, VESA-Schrauben

Zertifizierungen

• CE
• FCC

Anwendungsbereiche

• Maschinensteuerung
• Fabrikautomation
• Bediener-HMI und OEM/Systemintegrator-Integration

Technische Daten

• Modell: R15IAD3S-CHC3
• Hersteller: Winmate
• Display: 15,0", 1024 x 768, 300 nits, 2000:1
• CPU: Intel® Core™ i5-1235U (3,3 GHz, Turbo bis 4,40 GHz)
• RAM: 1 x SODIMM DDR5 4800MHz, bis 32 GB
• Speicher: 128 GB SSD Standard; M.2 NVMe und SATA Optionen
• LAN: Dual 2,5 GbE
• I/O: 2 x USB3.2 Gen2, serielle Ports, HDMI optional, Audio
• Strom: 12 V DC Eingang, Adapter 12 V 120 W
• Abmessungen/Gewicht: 360 x 290 x 69 mm / 4,2 kg
• Montage: VESA; Gehäuse Metall; Kühlung fanless
• Zertifizierungen: CE, FCC
