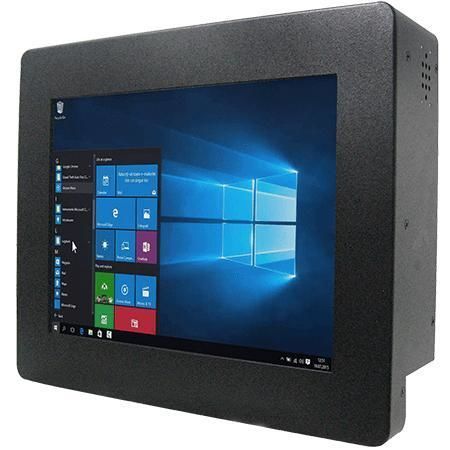

Panel-PC / mit resisitivem Touchscreen R10IE3S-CHA1WT

TFT LCD10,4"Intel® Celeron® N6211

Übersicht
Der Winmate R10IE3S-CHA1WT ist ein 10,4" Chassis-Panel-PC für Maschinensteuerung, Fabrikautomation und Bediener-HMI. Ausgestattet mit Intel® Celeron® N6211, metallischem fanless-Gehäuse und frontseitigem IP65-Schutz für industrielle Anwendungen.

Wesentliche Merkmale

• 10,4" TFT-LCD, 800 x 600, 400 nits
• Intel® Celeron® Elkhart Lake N6211 Prozessor (bis zu 3.0 GHz)
• 1 x SO-DIMM, bis zu 16 GB DDR4
• 2 x 2.5 Giga LAN (Intel® Ethernet Controller)
• Unterstützt 2 x SATA III, 4 x COM, 2 x USB 3.2 Gen2x1, USB 2.0
• Front IP65; Chassis für breiten Temperaturbereich

Display

• Größe: 10.4 inches
• Touch / Glas: Resistive Touch (optional); Schutzglas ohne Touch (optional)
• Auflösung: 800 x 600
• Helligkeit: 400 nits
• Kontrastverhältnis: 700:1
• Blickwinkel: 80/80/70/60
• Aktive Fläche: 211.2 x 158.4 mm

Systembeschreibung

• Prozessor: Intel® Celeron® N6211 (bis zu 3.0 GHz)
• Speicher: 4 GB (Standard); optional 8 GB, 16 GB; 1 x SO-DIMM
• Speicher: 128 GB SSD (Standard); optional 256/512 GB, 1 TB, 2 TB; 1 x SATA III für 2.5" SSD/HDD (optional)
• Ethernet-Controller: 2 x Intel® Ethernet Controller
• Sicherheit: TPM 2.0
• Betriebssysteme (optional): Windows 11 IoT Enterprise 64-bit, Windows 11 Pro 64-bit, Windows 10 IoT Enterprise 64-bit, Linux Ubuntu 22.04
• WLAN / Bluetooth: optional

Mechanik

• Abmessungen: 270 x 225 x 60 mm
• Gewicht: 2,6 kg
• Montage: Rück- und VESA-Montage
• Gehäuse: Metall
• Kühlung: Fanless-Design

Umgebung

• Betriebstemperatur: -20°C bis 60°C
• Lagerungstemperatur: -25°C bis 65°C
• Betriebsfeuchte: 30%–90% RH, nicht kondensierend

Zertifizierung

• CE
• FCC

IO-Ports

• USB: 2 x USB 3.2 Gen2x1 (Type-A) plus USB 2.0
• Seriell: 1 x RS232/422/485 (Default RS232), 1 x RS232
• LAN: 2 x 2.5 Giga LAN RJ45
• Video: HDMI 2.0 (optional)
• Audio: 2 x Lautsprecher
• Erweiterung: 1 x M.2 2242 B-Key (SATA III); 1 x M.2 2230 E-Key (Wi‑Fi)
• Anzeige/Bedienelemente: Power-LED, Storage-LED; Helligkeitsregler
• Stromversorgung: 1 x 12V DC, 2.5φ DC Buchse

Bedienung

• 1 x Power Button; 1 x Reset Button

Zubehör

• 100~240V AC zu 12V DC Adapter
• Netzkabel
• VESA-Schrauben

Stromversorgung

• Bewertung: 12V DC
• Adapter: 12V 50W

Technische Daten

• Modell: R10IE3S-CHA1WT
• Marke: Winmate
• Display: 10.4" TFT, 800 x 600, 400 nits, 700:1
• CPU: Intel® Celeron® N6211
• Arbeitsspeicher: 4 GB Standard, bis zu 16 GB DDR4 (SO-DIMM)
• Speicher: 128 GB SSD Standard; Optionen bis 2 TB; 1 x SATA III (2.5")
• LAN: 2 x Intel® Ethernet / 2 x 2.5 Giga LAN
• Seriell: RS232/422/485 und RS232
• USB: 2 x USB 3.2 Gen2x1 (Type-A) plus USB 2.0
• Erweiterung: M.2 2242 B-Key, M.2 2230 E-Key
• Strom: 12V DC (2.5φ); Adapter 12V 50W
• Abmessungen / Gewicht: 270 x 225 x 60 mm / 2,6 kg
• Betriebstemp.: -20°C bis 60°C; Lager: -25°C bis 65°C
• Montage: VESA; Gehäuse: Metall; Kühlung: Fanless
• Sicherheit: TPM 2.0; Zertifizierungen: CE, FCC
