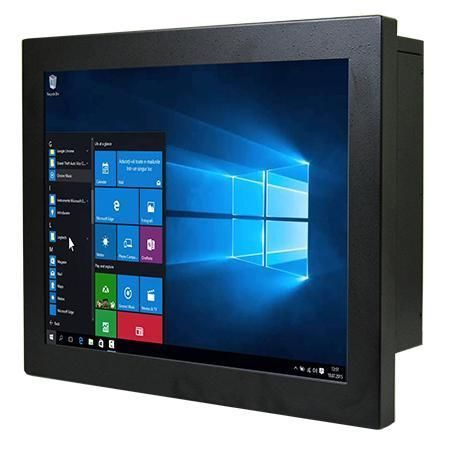

Panel-PC / mit resisitivem Touchscreen R15IP7T-CHA3WT

LCD15"Intel® Pentium® N4200

Produktübersicht
Winmate R15IP7T-CHA3WT ist ein 15,0" Chassis-Panel-PC mit Intel® Pentium® N4200 (Apollo Lake). Er ist für Maschinensteuerung, Fabrikautomation und Bediener-HMIs ausgelegt und bietet lüfterlosen Betrieb, Metallgehäuse und einen weiten Temperaturbereich.

Hauptmerkmale

• Intel® Pentium® N4200 Prozessor
• Flexibler Speicher: M.2 2242 B-key + optional 2,5" SATA-Slots (SSD/HDD, optional RAID)
• Mehrere I/Os: 4 x USB 3.2 Gen1 Type-A, serielle Schnittstellen, 2 x Gigabit LAN
• 12 V DC Eingang (Din4); optionaler 12V 50W Adapter
• Videoausgänge: DP1.2 (bis 4096x2160@60Hz), HDMI 1.4 optional (bis 3840x2160@30Hz), VGA optional
• Lüfterloses Design und Metallgehäuse für industrielle Einsätze

Display

• Größe: 15.0 inches
• Touch / Glas: resistiver Touch optional; Schutzglas optional
• Auflösung: 1024 x 768
• Helligkeit: 500 nits
• Kontrastverhältnis: 2500:1
• Blickwinkel: 88/88/88/88
• Aktive Fläche: 304.1 x 228.1 mm

System Specification

• Prozessor: Intel® Pentium® N4200 (1,10 GHz Basis, Burst-Frequenzen möglich)
• Arbeitsspeicher: Dual-channel SO-DIMM (DDR3L), bis zu 16 GB
• Speicher: Standard 128 GB SSD; optional 256/512 GB / 1 TB; 1 x M.2 2242 (SATA) + optional 2 x SATA III
• Ethernet: 2 x Intel® Gigabit Controller
• Sicherheit: TPM 2.0
• Betriebssystem: Windows 10 IoT Enterprise (64-bit) optional; Linux Ubuntu Varianten optional
• Wireless: WLAN/Bluetooth optional über M.2 2230 E-key

Mechanik

• Abmessungen: 360 x 290 x 70 mm
• Gewicht: ~4,2 kg
• Montage: Rückwand- und VESA-Montage unterstützt
• Gehäuse: Metallgehäuse, lüfterlos

Umgebung

• Betriebsfeuchte: 30% bis 90% RH (ohne Kondensation)
• Betriebstemperatur: -20°C bis 60°C (weiter Temperaturbereich; Varianten können 0°C bis 50°C angeben)
• Lagertemperatur: -25°C bis 65°C

Zertifizierung

• CE
• FCC

I/O Ports

• USB: 4 x USB 3.2 Gen1 Type-A
• Serial: RS232/422/485 konfigurierbar
• LAN: 2 x RJ45 Gigabit
• Video: 1 x DP1.2 (Standard), HDMI 1.4 optional, VGA optional
• Audio: Mic-in, Line-out, 2 x Lautsprecher
• Erweiterung: M.2 2242 B-key, M.2 2230 E-key, PCIe 2.0 x1
• Anzeigen & Bedienelemente: Power LED, Storage LED, Helligkeitsregler, Power- und Reset-Tasten
• Stromeingang: 12 V DC Din4

Strom & Zubehör

• Spannung: 12 V DC
• Adapter: 12 V 50 W (100~240 V AC zu DC) optional
• Zubehör: Netzkabel, VESA-Schrauben, Treiber-CD & Handbuch je nach Ausführung

Anwendungen / Einsatzfälle

• Maschinensteuerung, Fabrikautomation und Bediener-HMI
• Robuste Embedded-Installationen mit geringem Energiebedarf, flexiblen I/O und weitem Temperaturbereich

caractéristiques / spécifications techniques

• Modell: R15IP7T-CHA3WT
• Prozessor: Intel® Pentium® N4200
• Display: 15.0 inches, 1024 x 768, 500 nits
• Touch: resistiv optional
• RAM: bis zu 16 GB (DDR3L)
• Speicher: M.2 2242 + optional 2 x SATA III; Standard 128 GB SSD
• Netzwerk: 2 x Gigabit LAN
• I/O: 4 x USB3.0, serielle Schnittstellen, DP, optional HDMI/VGA
• TPM: TPM 2.0
• Stromeingang: 12 V DC (Din4)
• Abmessungen: 360 x 290 x 70 mm
• Gewicht: ~4,2 kg
• Montage: VESA
• Gehäuse: Metall, lüfterlos
• Betriebstemperatur: -20°C bis 60°C
• Zertifizierungen: CE, FCC
