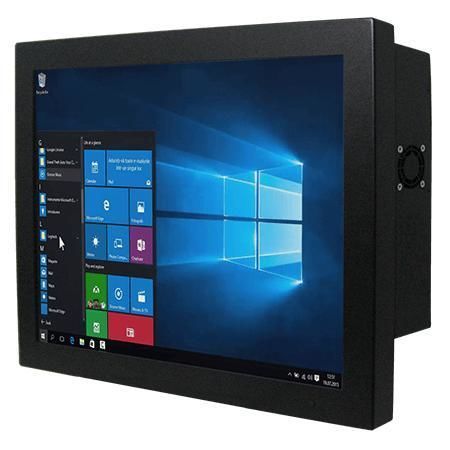

Panel-PC / mit resisitivem Touchscreen R17IAD7T-CHM1

LCD17"Intel® Core™ i9-12900TE

Übersicht
Der Winmate R17IAD7T-CHM1 ist ein 17-Zoll Chassis-Panel-PC für Maschinensteuerung, Fabrikautomation und Bediener-HMI. Er unterstützt Intel® Core™ Prozessoren (Alder Lake / Raptor Lake), verfügt über integriertes Dual 2,5 GbE, DDR5-Speicher sowie flexible Speicher- und Montageoptionen für zuverlässigen Feldeinsatz und lange Verfügbarkeit.

Hauptmerkmale

• 17" Display, 1280 x 1024 Auflösung
• 12./13. Gen Intel® Core™ Prozessoren (i3/i5/i7/i9) mit T‑Series Optionen
• 2 x SO-DIMM DDR5 4800 MHz, bis zu 64 GB
• Integriertes Dual Intel 2.5 Gigabit Ethernet
• Multi-Display: DP 1.4a (DP++) und optional HDMI 2.0b
• Vielseitige I/Os: 4 x USB 3.2 Gen2, serielle Ports
• 12 V DC Eingang, TPM 2.0

Display

• Größe: 17,0 Zoll
• Auflösung: 1280 x 1024
• Helligkeit: 350 nits
• Kontrast: 1000:1
• Blickwinkel: 85/85/80/80
• Aktive Fläche: 337.920 x 270.336 mm
• Touch / Glas: Resistiver Touch (optional) oder Schutzglas (optional)

Systemangaben

• Prozessoren: Intel® Core™ i3-12100TE (Standard); i5-12500TE, i7-12700TE, i9-12900TE; neuere T‑Series Optionen (z. B. i3-14100T…)
• Chipset: Intel® R680E
• Speicher: 2 x non-ECC SO-DIMM DDR5 4800MHz, bis zu 64 GB
• Speicher (Massenspeicher): 128 GB SSD Standard; Optionen 256/512 GB, 1/2/4 TB; optional 2 x SATA III für 2,5" (RAID)
• Ethernet: 2 x Intel 2.5 Gbps Controller
• Sicherheit: TPM 2.0
• Betriebssysteme: Windows 11 IoT Enterprise / Windows 11 Pro / Linux Ubuntu 22.04 (optional)
• WLAN / Bluetooth: optionale Module

Mechanik

• Abmessungen: 394 x 332 x 83 mm
• Gewicht: 6,3 kg
• Montage: VESA und Rückmontage
• Gehäuse: Metallgehäuse
• Kühlung: Lüfter-Design

Umgebung

• Betriebsfeuchte: 10%–90% RH, nicht kondensierend
• Betriebstemperatur: 0°C–50°C
• Lagerungstemperatur: -10°C–60°C

Zertifizierungen

• CE
• FCC

I/O und Erweiterbarkeit

• USB: 4 x USB 3.2 Gen2x1 (10 Gbps, Type-A)
• Seriell: 1 x RS232/422/485 (Default RS232) + 1 x RS232
• LAN: 2 x 2.5 Giga LAN (RJ45)
• Video: 1 x DP1.4a (DP++), bis zu 4096 x 2160 @60Hz; 1 x HDMI 2.0b optional
• Audio: Mic-in, Line-out
• Erweiterung: 1 x M.2 2280 M-Key (NVMe), 1 x M.2 2230 E-Key (Wi‑Fi)
• Stromversorgung: 1 x 12 V DC (Din4)

Steuerung & Zubehör

• Tasten: Power und Reset
• Zubehör: 100–240 V AC → 12 V DC Adapter, Netzkabel, VESA-Schrauben

Technische Daten

• Modell: R17IAD7T-CHM1
• Marke: Winmate
• Display: 17,0 Zoll, 1280 x 1024, 350 nits
• Prozessor: Intel® Core™ i3/i5/i7/i9 T/E‑Series (Optionen)
• Chipset: Intel® R680E
• Speicher: 2 x SO-DIMM DDR5 4800MHz, bis zu 64 GB
• Speicher: NVMe M.2, SATA III, bis zu 4 TB
• LAN: Dual Intel 2.5 Gbps
• I/O: 4 x USB 3.2 Gen2, serielle Ports, DP1.4a, optional HDMI, Audio
• Erweiterung: M.2 2280 (M-Key), M.2 2230 (E-Key)
• Sicherheit: TPM 2.0
• Strom: 12 V DC, Adapter 12 V 220 W
• Montage: VESA
• Abmessungen / Gewicht: 394 x 332 x 83 mm / 6,3 kg
• Betrieb: 0°C–50°C, 10%–90% RH nicht kondensierend
• Zertifizierungen: CE, FCC
