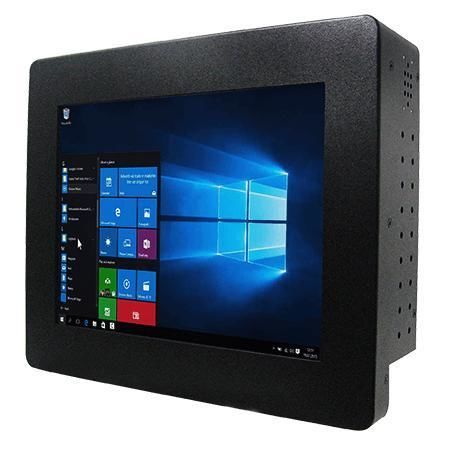

Panel-PC / mit resisitivem Touchscreen R10IP7T-CHA1WT

LCD10,4"Intel® Pentium® N4200

Übersicht
Der Winmate R10IP7T-CHA1WT ist ein 10,4-Zoll Chassis-Panel-PC für einen weiten Betriebstemperaturbereich, vorgesehen für HMI, Maschinensteuerung und Fabrikautomation. Er ist für Dauerbetrieb vor Ort ausgelegt und bietet flexible Speicheroptionen, zahlreiche I/Os und verschiedene Montagearten.

Hauptmerkmale

• Intel® Pentium® N4200 Prozessor (1,10 GHz Basis, bis zu 2,5 GHz); einige SKUs können Intel® Celeron® N2930 verwenden
• Flexibles Storage: M.2 2242 Slot und 2,5" SATA-Bay (SSD/HDD); standardmäßig 128 GB SSD, optional bis 1 TB
• Konnektivität: 4 x USB 3.2 Gen1 Type-A, serielle Schnittstellen (RS232/422/485), 2 x Gigabit LAN
• Videoausgänge: DisplayPort 1.2 (Standard); HDMI 1.4 und VGA optional
• 12 V DC Stromversorgung, Adapteroptionen verfügbar

Produktdetails
Erhältlich mit resistivem Touch oder Schutzglas ohne Touchfunktion je nach HMI-Anforderung. Niedriger Stromverbrauch und effektive Wärmeableitung für durchgehenden Betrieb. Montageoptionen: Rückwand- und VESA-Montage.

Display (Zusammenfassung)

• Größe: 10,4 Zoll
• Auflösung: 800 x 600
• Helligkeit: 400 nits
• Kontrastverhältnis: 700:1
• Sichtwinkel: 80 / 80 / 70 / 60
• Aktive Fläche: 211,2 x 158,4 mm
• Touch / Glas: resistiver Touch (optional); Schutzglas ohne Touch (optional)

System-Spezifikation (Zusammenfassung)

• Prozessor: Intel® Pentium® N4200 (1,1 GHz Basis, bis zu 2,5 GHz)
• Arbeitsspeicher: Dual-channel SO-DIMM (non‑ECC), bis zu 16 GB
• Speicher: 128 GB SSD Standard; Optionen 256 / 512 GB / 1 TB; 2 x SATA III für 2,5" Laufwerke
• Ethernet: 2 x Intel® Gigabit Ethernet Controller
• Sicherheit: TPM 2.0
• Betriebssysteme (optional): Windows 10 IoT Enterprise (64-bit), Linux Ubuntu 18.04 / 20.04
• WLAN/BT: optional via M.2 2230 E-key

Umgebung

• Betriebstemperatur: -20 °C bis 60 °C
• Lagerungstemperatur: -25 °C bis 65 °C
• Betriebsfeuchte: 30% bis 90% RH, nicht kondensierend

Zertifizierungen

• CE
• FCC

I/O und Erweiterung

• USB: 4 x USB3.2 Gen1 (Type-A)
• Seriell: 1 x RS232/422/485 (Default RS232) + 1 x RS232 (konfigurierbar)
• LAN: 2 x RJ45 Gigabit
• Video: 1 x DP1.2 (Default); HDMI 1.4 und VGA optional
• Audio: Mic-in, Line-out, 2 Lautsprecher
• Erweiterung: 1 x M.2 2242 B-key (SATA III SSD), 1 x M.2 2230 E-key (Wi‑Fi), 1 x PCIe 2.0 x1
• Bedienelemente: LEDs für Power/Storage, Helligkeitsregler, Power- und Reset-Taster
• Stromversorgung: 12 V DC (Din4); Adapter 12 V 50 W (inkl./optional)
