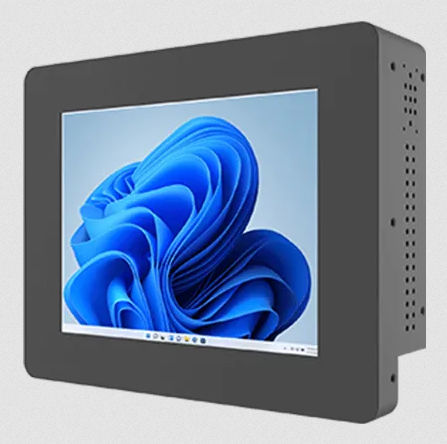

Panel-PC / TFT LCD R08IAN3S-CHT1WT

8,4"Intel® Processor N150SVGA

Produktübersicht
Winmate R08IAN3S-CHT1WT ist ein 8,4" Panel-PC im Chassis-Design für einen weiten Betriebstemperaturbereich, vorgesehen für Maschinensteuerung, Fabrikautomation und Bediener-HMI. Er nutzt einen Intel® Twin Lake N150 Prozessor, ein SVGA-Display und vielseitige I/O-Schnittstellen für den Einsatz in eingebetteten und industriellen Überwachungsumgebungen.

Hauptmerkmale

• 8,4" SVGA TFT LCD
• Intel® Twin Lake N150 Prozessor
• 1 x SO-DIMM DDR5-4800, bis zu 16 GB
• 2 x 2,5 Gbps Ethernet (RJ45)
• Video & USB: 1 x HDMI 2.0b (optional); 1 x USB 3.2 Gen2 Typ-C (DP Alt mode); 2 x USB 3.2 Gen1 Typ-A; zusätzliche USB 2.0 Ports je nach Variante
• Serielle Schnittstellen: konfigurierbar RS232/422/485 und zusätzliche RS232
• Metallgehäuse, lüfterloses Design, VESA-montierbar
• Betriebstemperatur: -20°C bis 60°C

Zertifizierungen

• CE
• FCC

Anwendungen

• Maschinensteuerung
• Fabrikautomation
• Bediener-HMI
• Industrielle Embedded-Systeme und OEM-Integration

Technische Daten

• Modell: R08IAN3S-CHT1WT
• Display: 8,4" SVGA TFT LCD
• CPU: Intel® Twin Lake N150
• Speicher: 1 x SO-DIMM DDR5-4800, max. 16 GB
• LAN: 2 x 2.5 Giga LAN (RJ45)
• USB: 2 x USB 3.2 Gen1 Type-A; 1 x USB 3.2 Gen2 Type-C (DP Alt. mode); zusätzliche USB 2.0 Ports laut Variante
• Video: 1 x HDMI 2.0b (optional)
• Seriell: 1 x RS232/422/485 (Default RS232) + 1 x RS232; je nach Konfiguration bis zu 4 COM-Ports
• Audio: 2 x Lautsprecher
• Erweiterung: 1 x M.2 2230 E-Key (für Wi‑Fi Modul)
• Anzeigen: Power-LED; Storage-LED
• Helligkeitsregelung: 1 x Einstellknopf
• Netzteil: 1 x 12V DC, 2.5φ DC jack; Adapter 12V 50W enthalten
• Mechanische Abmessungen: 236 x 190 x 60 mm
• Gewicht: 2,2 kg
• Montage: VESA mount
• Gehäuse: Metall
• Kühlung: lüfterloses Design
• Betriebstemperatur: -20°C bis 60°C
• Lagerungstemperatur: -25°C bis 65°C
• Betriebsfeuchte: 30%–90% RH, nicht kondensierend
• Zubehör: 100~240V AC → 12V DC Adapter, Netzkabel, VESA-Schrauben
