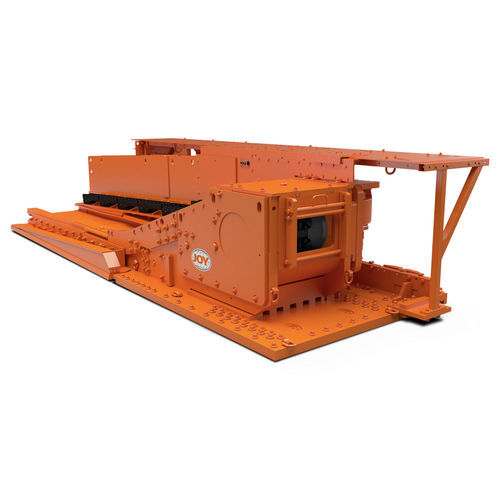

Kettenförderer AFC

Transportfür HandlingTransfer

Übersicht
Die gepanzerten Vorlauf-Förderer Joy (AFC) sind speziell für Longwall-Systeme entwickelt und für den Betrieb in anspruchsvollen bergbaulichen Umgebungen ausgelegt. Sie lassen sich an die örtlichen Bedingungen anpassen und gewährleisten den kontinuierlichen Kohletransport und Materialtransfer an der Front.

Höhepunkte

• Individuell ausgelegt für Betrieb und Geologie
• Ausgelegt für raue Longwall-Umgebungen
• Konzipiert zur Senkung der Kosten pro Tonne und zur Minimierung von Ausfallzeiten

Funktionen und Vorteile

• Robuste Linepans: Einfache vierteilige Konstruktion für lange Lebensdauer. Trapezförmige Pans und ein patentiertes Ladeprofil bieten verbesserte Horizon- und Snake-Kontrolle für gleichmäßige Ausrichtung und Frontstabilität. Jeder AFC wird vor Auslieferung geprüft.
• Kettenräder, Kette und Flightbars: Abgestimmte Bauteile aus spezifizierten Materialien zur Optimierung von Verschleißleben und Produktionsleistung.
• Kettenmanagement-Lösungen: Mehrere Spannsysteme, kombinierbar oder eigenständig, reduzieren Kettenausfälle und Stillstandszeiten und erhöhen die Sicherheit.
• Broadband-Kette: Verfügbar in Durchmessern von 38–64 mm. Patentierte Ausführungen können die Leistungsfähigkeit um bis zu 60 % gegenüber konventionellen Ketten erhöhen und verbessern die Ermüdungs- und Verschleißfestigkeit.
• Flightbars: CAD-entwickelt für effektive Reinigung der Laufbahn und effiziente Materialförderung. Sicherungsmuttern und -schrauben verringern Ausfallrisiken.
• Joy-Antrahmen: Kundenspezifische Gate-End-Designs zur Verbesserung des Materialtransfers, des Schneidschnitts und zur Reduzierung von Verschleiß bei vereinfachter Wartung.
• Joy-Getriebe: Speziell für AFC-Einsatz entwickelt, zur Steigerung der Produktion, Vereinfachung der Wartung und Senkung der Überholkosten.
• RS20s AFC-Steuerung / Faceboss RS20s: Standardisiert die Steuerung über Joy/Komatsu-Longwall-Produkte; kann eigenständig betrieben oder mit powered roof supports und Shearern integriert werden sowie mit RS20n-Netzwerken, sofern verfügbar.
• Turbo Transmission Technology (TTT) Kupplung: Füllgesteuerte Kupplung, die bei normaler Spannungsabnahme das Drehmoment beibehält, mit minimalem Wartungsaufwand und Wasser als Medium für zuverlässige Mehrfach-Anläufe.
• Beam stage loader und Bandendstück: Schafft einen kontinuierlichen Übergang von der Front zum Band, minimiert Blockierungen und sorgt für konstante Beschickung des Förderers.
• Integration mit Brechern: Die Komatsu BSL-Brecherreihe lässt sich in das AFC integrieren, um Klumpenkohle und übergroße Gesteinsstücke zu verarbeiten; verfügbar mit direktem Zahnradantrieb oder V-Riemenantrieb.

Ressourcen (Dokumente und Downloads)

• Produktübersicht Longwall-Systeme (Englisch)
• RS20s für AFC Broschüre (Englisch)
• Pressemitteilung: Komatsu Longwall-Lösungen (2021)

Technische Daten

• Kapazität (Tonnen): Bis zu 6.000 pro Stunde
• Kapazität (tons): Bis zu 6.600 pro Stunde
• Förderlänge (m): Bis zu 450
• Förderlänge (ft): Bis zu 1.500
• Linepan-Länge (mm): 1.503; 1.756; 2.050
• Linepan-Länge (in): 60; 70; 80
