Großformatiger Bagger 9020C

auf Raupenfür Bergbaumit großer Reichweite

Übersicht

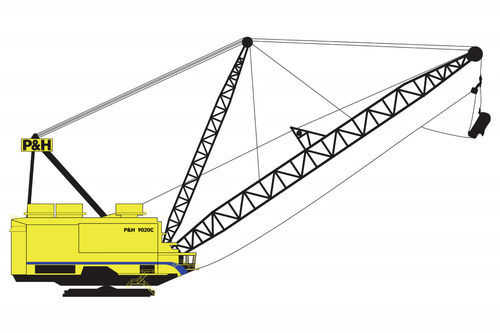

Der P&H 9020C Seilbagger ist für den Einsatz mit unterschiedlichen Auslegerlängen, Schaufelvolumina und Standortgeometrien ausgelegt. Konfigurierbar für Tagebau und schwere Erdbewegung, bietet die Maschine vorhersehbare Langzeitleistung und vereinfachte Wartung.

Funktionen und Vorteile

• Extrem stabile Tub Das Tub‑Design verteilt Lasten gleichmäßig, um lokale Spannungen zu reduzieren und die Wartungsintervalle zu verlängern.
• A‑Frame zur Laststeuerung Die A‑Frame‑Geometrie steuert die Lastkräfte, um Stabilität bei schweren Hebevorgängen zu gewährleisten.
• Vier‑Chord‑Ausleger Vier‑Chord‑Konstruktion mit flacher Unterseite sorgt für strukturelle Integrität unter anspruchsvollen Einsatzbedingungen.
• Elektronikplattform Das Centurion‑Steuerungssystem überwacht die Maschinenleistung und unterstützt Bedienerproduktivität sowie Wartungsplanung.

Wesentliche Spezifikationen
Schaufelkapazität (m3): 55 - 93
Schaufelkapazität (yd3): 75 - 117
Auslegerlänge (m): 90 - 125
Auslegerlänge (ft): 300 - 405

Technische Daten

• Schaufelkapazität: 55 - 93 m3 (75 - 117 yd3)
• Auslegerlänge (Arbeitsbereich): 106,7 m (350 ft); Verfügbare Auslegerlängen: 90 - 125 m (300 - 405 ft)
• Auslegerwinkel: 37,5°
• Bewertung der hängenden Last: 219.996 kg (485.000 lbs)
• Betriebsradius: 98,5 m (323,3 ft)
• Tieftauchreichweite (praktisch): 68,3 m (224 ft)
• Auskipphöhe: 49,9 m (163,7 ft)
• Seil‑ und Trommeldurchmesser: Hubseile 101,6 mm (4,375 in); Zugseile 101,6 mm (4,365 in); Hubtrommel 286 cm (112,5 in); Zugtrommel 286 cm (112,5 in)
• Tub und Sohlen: Tub‑Durchmesser 22,3 m (73 ft); Tub/Deck‑Freiraum 2,0 m (6,7 ft); Bodendruck (Tub) 148 kPa (21,4 psi)
• Schienenkreis‑Durchmesser: 19,5 m (64 ft)
• Anzahl und Durchmesser der Rollen: 141 x 356 mm (141 x 14 in)
• Teilkreisdurchmesser, Schwenkgetriebe: 17,9 m (58,8 ft)
• Sohlengröße (maximale Abmessungen): 5,2 x 21,3 m (17 x 70 ft)
• Bodendruck (Sohlen): 265,9 kPa (38,5 psi) * (Sohlenbodendruck geht von 90 % des Maschinengewichts auf den Sohlen aus)
• Breite über Sohlen: 32,6 m (107 ft); Freiraum unter Sohlen: 0,6 m (1,9 ft); Normale Schritt‑Länge: 2,3 m (7,5 ft)
• Gewichte (Standard): Nettogewicht 5 288,1 kg; Gegengewicht 556,1 kg; Betriebsgewicht 5 844,2 kg
• Drehrahmen und Maschinenhaus: Länge Maschinenhaus 35,9 m (117,8 ft); Breite Maschinenhaus 30,5 m (100 ft); Rückradius 24,5 m (80,3 ft); Zentrumzapfen bis Auslegerfuß 12,2 m (40 ft); Auslegerfußhöhe 4,9 m (16,2 ft); Drehrahmentiefe 2,84 m (112 in)
• Ausleger und Führungsrolle: Auslegerkonstruktion — 4 breitgeflanschte Chords mit Rohrverschnürung; Auslegermaterial — HSLA; Durchmesser Auslegerkopfrolle (schwenkbar) 3.454 mm (136 in); Führungsrolle — Constant Contact Style; Durchmesser Führungsrolle 3.454 mm (136 in)
• Elektronik: Centurion‑Steuerungssystem zur Maschinenüberwachung und Unterstützung der Produktivität
