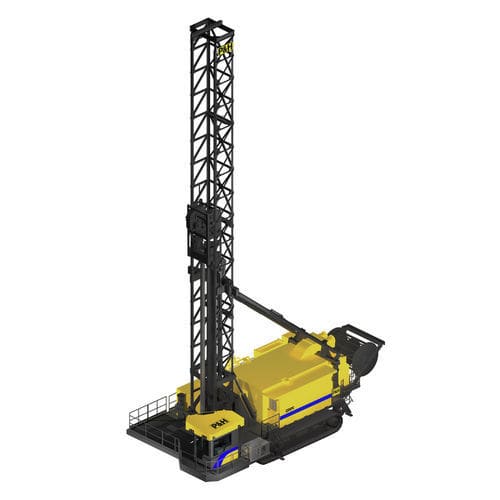

Sprenglochbohrgerät 320XPC

auf Raupendrehbarelektrisch

Übersicht
Der Komatsu 320XPC ist eine Ultra‑Class Rotations‑Sprenglochbohranlage, entwickelt für großvolumige Hartgesteins‑Bergbauanwendungen. Mit elektrischem Rack‑and‑Pinion‑Pulldown, integrierten elektrischen Systemen und robustem Fahrwerk bietet der 320XPC konstante Eindringleistung, vereinfachte Wartung und optimale Abstimmung mit großen Schaufeln für effiziente Bohr‑und‑Lade‑Zyklen.

Wichtigste Produktmerkmale

• Rack‑and‑Pinion‑Antrieb liefert gleichmäßiges Drehmoment und bis zu 122.000 lb Druck auf das Bohrwerkzeug für schnellere Sprengzyklen.
• Integrierte elektrische Systeme (Drehwerk, Pulldown, Kompressor, Pumpen) zur Reduzierung von Kraftstoffkomplexität und Wartungsaufwand.
• Bodennaher Servicet access, zentralisierte Schmierung und breite Laufstege für sichere und effiziente Wartungsarbeiten.
• Entwickelt zur Kombination mit großen Schaufeln (z. B. P&H 4100XPC) für Hochproduktions‑Bohr‑und‑Lade‑Betriebe.

Funktionen und Vorteile

• Kraftvoller Pulldown: Elektrischer Top‑Drive Rack‑and‑Pinion‑Pulldown sorgt für positive Bit‑Belastung und präzise Kraftübertragung.
• Robuste Maste: Trellis‑Mast aus hochfestem Legierungsstahl für Ermüdungswiderstand und stabile Bohrgestängestützung.
• Überlegene Fortbewegung: Schwerlastketten und leistungsstarke hydrostatische Fahrantriebe für Manövrierfähigkeit, Steigfähigkeit und schnelle Aufstellzeiten.
• Zuverlässige Kompressoren: Mining‑taugliche Kompressoroptionen, dimensioniert für erforderliches Bailing‑Luftvolumen.
• Gute Sicht für den Bediener: Große Sicht aus der Fahrerstation mit Fenstern und Videotechnik; schwenkbarer Sitz für Umpositionierung beim Fahren.
• Produktives Bedienerumfeld: FOPS Level II Kabine, splitterfestes Glas, ergonomische Bedienelemente, verstellbare Luftsitzaufhängung und Vibrationsdämpfung.
• Leicht zugängliches Deckdesign: Effiziente Deckanordnung mit breiten Außen‑ und Innenlaufstegen; großes Heckdeck für Bohrer‑ und Rohrwechsel.
• Fortschrittliche Diagnostik: Centurion Steuerungssystem mit intelligenten Sensoren und I/O zur präzisen Überwachung und Fehlerdiagnose.
• PreVail RHM: Maschinegesundheits‑ und Leistungsdatenlösung für verwertbare Einblicke.
• Kälte‑ und Hochlagerfähigkeit: Optionen für harsche Klimazonen und Konfigurationen zur Leistungserhaltung über 4.250 m (14.000 ft).
• Schwaches Netzschutz (optional): Optionaler Soft‑Start‑Transformator reduziert Anlaufstrom auf schwachen Stromnetzen.

Ressourcen

• Broschüre (English)
• 320XPC Datenblatt
• 320XPC Sell Sheet

Technische Daten

• Produktkategorie: Blasthole drills — Rotary drill
• Modell / Handelsbezeichnung: 320XPC
• Bohrlochdurchmesser (in): 10 5/8 - 17 1/12
• Bohrlochdurchmesser (mm): 270 - 444
• Maximale Bitbelastung: 68.083 kg (ca.) / 150.000 lbs
• Bitbelastung (kg) (auf Seite angegeben): 68.038 (siehe detaillierte Spezifikationen)
• Einzelpass‑Bohrtiefe (ft): 65
• Einzelpass‑Bohrtiefe (m): 19,8
• Max. Einzelpass optional: 70 ft (21,3 m)
• Max. Mehrfachpass (ein Rohr‑Rack): 39,6 m (130 ft)
• Max. Mehrfachpass (doppeltes Rohr‑Rack): 59,4 m (195 ft)
• Betriebsgewicht (max): 181.437 kg / 400.000 lbs
• Versandgewicht mit Masten: 153.949 kg / 339.400 lbs
• Kettentyp: Heavy‑duty lug and tumbler drive system (Komatsu‑Design)
• Sohlen/Schuhbreite (Standard): 36 in (914 mm)
• Sohlen/Schuhbreite (Optional): 44 in (1.117 mm)
• Antriebsmaschine: Duales hydrostatisches Planetengetriebe mit Sprint‑Set, hydraulischer Freigabebremse — 231 kW (310 HP)
• Hohe Fahrgeschwindigkeit: 0–0,97 kph (60 Hz) / 0–1,6 kph (60 Hz)
• Maximale Steigfähigkeit: 20%
• Take‑up‑Einstellung: Hubzylinder und Unterlegplatten
• Luftsystemtyp: Sullair ölgeschmiertes Schraubensystem
• Luftfiltertyp: Dual Donaldson 2‑stufig trocken (Gardner Denver) oder drei Donaldson 2‑stufig trocken (Sullair)
• Standard Luftleistung (nominal): 3.450 CFM* (erfordert 1.000 HP Hauptmotor)
• Kompressortyp: Gardner‑Denver SSY Series ölgeschmierter Schraubentyp (Optionen)
• Luftbetriebsdruck: 65 psi (448 kPa)
• Kabinenklimatisierung: Mine air systems HVAC verfügbar mit Druckaufbau und Filterung
• Kabinensteuerung: PLC‑gesteuert, hintergrundbeleuchtet für Nachtbetrieb
• Herabfallschutz: FOPS Level II
• Verglasung: Splitterfestes Verbundsicherheitsglas rundum, Dachfenster mit Schutz
• Kabinenlärm: <80 dB während der Fahrt
• Kabinentyp: Heckmontiert mit Vibrations‑ und Geräuschdämpfung; inklusive luftgefedertem Sitz, Trainer‑Sitz, Mini‑Kühlschrank, Scheibenverdunkelung und LED‑Beleuchtung
• Rohrhandhabungstyp: Parallelogramm‑Rohrgestell; ein Gestell Standard (Option bis zu zwei)
• Rohrdurchmesser: 9,25 - 13,625 in (235 - 346 mm)
• Rohrhandhabungsoptionen: Zusätzliches Rohrgestell, bis zu insgesamt zwei
• Hilfswinde: 14.000 lbs (6.350 kg)
• Aufbrecherschlüssel: P&H SureWrench
• Mastkonstruktion: Gittertyp aus legiertem Stahlprofil
• Mastlänge (Standard): 65 ft (19,81 m); optional: 70 ft (21,3 m)
• Masthebung /‑senkung: Zwei Hydraulikzylinder, Standarddurchmesser 267 mm (10,5 in)
• Rotationsmaschinen‑Design: Duales DC P&H Elektromotor‑Design, unabhängige ABB DCS 880 Antriebe (Master/Follower); kann mit einem Motor betrieben werden
• Drehzahl: 0–119 rpm
• Maximales Drehmoment: bis zu 33.895 N·m (bis zu 25.000 ft·lbs)
• Hauptantrieb (Standard): 522 kW (700 HP)
• Hauptantrieb (Optional): 746 kW (1.000 HP)
• Elektrische Systemmerkmale: Mindestens 1,5 MVA kontinuierlich, 6 MVA Kurzschluss Mindestwert an der Bohrung; externe Trennung am Schleppkabelanschluss, Hochspannungs‑Lasttrennschalter und Vakuum‑Leistungsschalter
• Winden / Pulldown‑Design: DC‑Motorgetriebene kettenlose Rack‑and‑Pinion‑Konstruktion
• Bohrvorschubgeschwindigkeit: Bis zu 16 ft/min (bis zu 4,9 m/min)
• Winden‑Geschwindigkeit: Bis zu 105 ft/min (bis zu 37,0 m/min)
• Winden/Pulldown‑Antrieb: Elektrische kettenlose Rack & Pinion
• Hydrauliksystem: Hilfs‑Open‑Loop‑Vane‑Pump für Masthebung, Nivellierung und Rohrhandhabung; Hauptsystem Closed‑Loop mit doppelten Verstellkolbenpumpen; Filtration 3‑µm und 5‑µm sowie magnetische Saugfilter
• Beleuchtung: Standard LED‑Flutlicht für Arbeitsbereich
• Nivellierzylinder: Vier Zylinder — Ø 254 mm x Hub 1.676 mm
• Auto Level: Standard
• Jackplatten (Standard): Ø 30 in (762 mm); Bodendruck (Standard) 129 psi (840 kPa)
• Jackplatten (Optional): Ø 50 in (1.270 mm); Bodendruck (Optional) 46 psi (317 kPa)
• Gewichte & Bodendrücke: Bodendruck für Laufsohlen 36 in: 29,0 psi; mit 914 mm Schuhen: 200 kPa; mit 44 in Schuhen: 22,6 psi
• Centurion electrical control: Überwachungssteuerung mit integrierter Kommunikation zu Antrieben, Profibus I/O, GUI‑Anzeige, PreVail RHM‑Bereitschaft für Maschinenzustands‑ und Leistungsdaten
