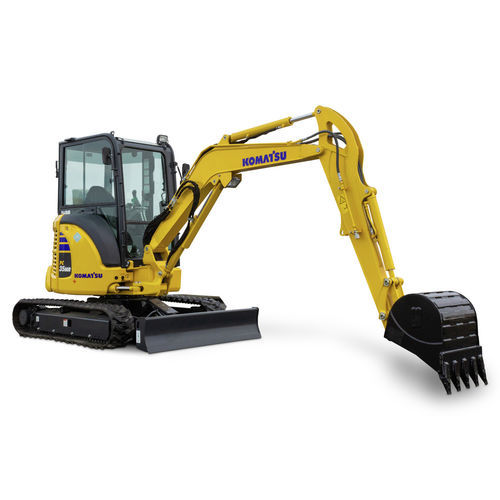

Minibagger PC35MR-5 E1

auf RaupenDieselkompakt

Übersicht Die Kompaktbagger von Komatsu zeichnen sich durch fortschrittliche Technologie für maximale Effizienz, gesteigerte Produktivität und geringeren Kraftstoffverbrauch aus. Sie bieten zuverlässige Leistung, hervorragende Sicht nach vorne und einen komfortablen Fahrerarbeitsplatz. Erleben Sie Leistung, Präzision und Komfort mit diesem Modell. Wichtige technische Daten

• Leistung (HP): 24,4 HP bei 2.200 U/min
• Leistung (kW): 18,2 kW bei 2.200 U/min
• Betriebsgewicht (kg): 3.720 – 3.870
• Betriebsgewicht (lbs): 8.201 – 8.532
• Schaufelvolumen (m³): 0,055 – 0,18
• Schaufelvolumen (yd³): 0,07 – 0,24

Hydraulik

• Anzahl der wählbaren Arbeitsmodi: 2
• Hauptpumpe: Pumpen für Schwenkantrieb und Planierschild; Kolbenpumpe mit variablem Hubraum x 2
• Maximaler Durchfluss: 32 l/min (18,3 US-gpm)
• Maximaler Planierschaufeldruck: 21,5 MPa (3.118 psi)
• Maximaler Durchfluss der Planierschaufelpumpe: 9,9 l/min (2,61 gpm)
• Maximale Zusatzfördermenge bei 20,5 MPa: 50 l/min (13,2 gpm)
• Maximaler Schwenkdruck: 20,1 MPa (2.915 psi)
• Maximale Fördermenge der Schwenkpumpe: 18,7 l/min (4,9 gpm)
• Getriebetyp: Zahnradgetriebe x 2
• Hydraulikventil: 8-Schieber
• Hauptpumpen für: Ausleger-, Löffelstiel-, Löffel- und Fahrkreise
• Betätigungsart: Hydraulische Unterstützung

Hydraulikzylinder

• Ausleger (Anzahl der Zylinder – Bohrung x Hub x Kolbenstangendurchmesser): 85 × 525 × 50 mm (3,35 × 20,7 × 1,97 in)
• Ausleger (Anzahl der Zylinder – Bohrung × Hub × Kolbenstangendurchmesser): 75 x 595 x 45 mm (2,9 x 23,4 x 1,77 in)
• Schaufel (Anzahl der Zylinder – Bohrung x Hub x Stangendurchmesser): 65 × 490 × 40 mm (2,55 × 19,29 × 1,57 Zoll)
• Schild (Abmessungen): 95 x 140 x 45 mm (3,74 x 5,51 x 1,77 Zoll)
• Auslegerausschlag (Abmessungen): 95 x 482 x 50 mm (3,74 x 18,97 x 1,97 Zoll)

Hydraulikmotoren

• Fahrantrieb: 2 Kolbenmotoren mit variablem Hubraum (mit Ausgleichsventil und Fahrwellenbremse)
• Schwenkantrieb: 1 Kolbenmotor mit festem Hubraum (mit Bremsventil und Schwenkwellenbremse)

Antriebe und Bremsen

• Antriebsart: hydrostatisch
• Maximale Zugkraft: 3 400 kgf (7 495 lbs)
• Betriebsbremse: hydraulische Sperre
• Feststellbremse: Mechanische Bremse
• Steigfähigkeit: 30°
• Maximale Fahrgeschwindigkeit (hoch): 4,6 km/h (2,85 mph); niedrig: 2,6 km/h (1,61 mph)

Betriebsgewicht (ungefähr)

• ROPS-Überkopfschutz, Gummiketten: Betriebsgewicht 3 720 kg (8 201 lbs); Bodendruck nach ISO 16754: 30 mm (35,9 kPa) / 12 in (5,2 psi)
• ROPS-Kabine, Gummiketten: Betriebsgewicht 3 870 kg (8 532 lbs); Bodendruck nach ISO 16754: 300 mm (35 kPa) / 12 in (5,07 psi)

Motor

• Motormodell: Komatsu 3D88E-7*
• Kühlungsart: Wassergekühlt, Direkteinspritzung
• Anzahl der Zylinder: 3
• Bohrung x Hub: 88 mm x 90 mm (3,46 x 3,54 in)
• Hubraum: 1,642 L (100,2 in³)
• Nenndrehzahl des Motors: 2.200 U/min
• Antriebsart des Lüfters für die Kühlerkühlung: Mechanisch
• Leistung (ISO 9249 / SAE J1349 – Netto): 24,4 HP (18,2 kW)

Kühlmittel- und Schmiermittelkapazität (Nachfüllmenge)

• Kraftstofftank: 41 l (10,8 US-Gallonen)
• Motorölkapazität: 6,7 l (1,77 US-Gallonen)
• Kühlmittel: 3,3 L (0,87 US-Gallonen)
• Endantrieb: 0,6 L (0,15 US-Gallonen)
• Hydrauliksystem: 20 L (5,3 US-Gallonen)

Fahrwerk

• Mittelrahmen: X-Rahmen
• Kettenrahmen: Kastenprofil
• Kettenversteller: Schmierpistole
• Anzahl der Tragrollen (pro Seite): 1
• Anzahl der Laufrollen (pro Seite): 4
• Kettenabdichtung: Abgedichtet

Schneidschiene

• Breite x Höhe der Schneidschiene: 1.740 x 355 mm (5 ft. 9 in x 1 ft. 2 in)

Serienausstattung (Auswahl)

• Luftfilter, Doppelelement mit automatischem Staubauswurf
• Kühlgebläse, Saugtyp
• Lichtmaschine 12 V / 55 A; Batterie 1 x 12 V / 58 Ah; Anlasser 12 V / 1,7 kW
• Frontfahrscheinwerfer; Arbeitsscheinwerfer am Ausleger
• Zusatzhydraulik mit Einweg-/Zweiweg-Durchflusswahlventil; Fußsteuerung für die Zusatzhydraulik; Wechselventil nach ISO/SAE-Norm
• Lüftergitter; Überhitzungsschutz
• Kettenplatte: 300 mm Gummikettenplatte (12" Gummikettenplatte)
• Stromversorgung 12 V x 1; Automatische Fahrgeschwindigkeitsregelung mit zwei Stufen; Hochauflösender 3,5-Zoll-LCD-Farbmonitor
• Automatische Verriegelungsfunktion des Verriegelungshebels; Rückspiegel (rechts, links); Einziehbarer Sicherheitsgurt
• gefederter Sitz; Fahralarm; Zwei-Pfosten-ROPS-Überrollschutz (ISO 3471)
• Arme: 1.720 mm lange Armbaugruppe mit Verrohrung; Ausleger: 2.540 mm lange Auslegerbaugruppe mit Verrohrung; Aufschüttschild
• Sonstiges: Automatische Leerlaufabschaltung; KOMTRAX®; Schwenkhaltebremse; Gegengewicht 650 kg (1.433 lb)

Sonderausstattung (Auswahl)

• „Road Liner“-Ketten, 300 mm (12")
• Kabine mit Klimaanlage, Radiovorbereitung, AUX-Eingang (3,5-mm-Klinkenstecker)
• Proportionale Joysticks
• Schaufeln: 300 mm (12"), 457 mm (18"), 610 mm (24") HD-Schaufeln; Hydraulischer Daumen; Mechanischer Schnellwechsler

Technische Daten / Spezifikationen

• Modell: PC35MR-5 E1
• Hersteller: Komatsu
• Kategorie: Kleinbagger
• Motormodell: Komatsu 3D88E-7*
• Nennleistung: 24,4 HP / 18,2 kW bei 2.200 U/min
• Betriebsgewicht: 3.720 – 3.870 kg (8.201 – 8.532 lbs)
• Schaufelvolumen: 0,055 – 0,18 m³ (0,07 – 0,24 yd³)
• Kraftstofftank: 41 L (10,8 US gal)
• Hydraulikvolumen: 20 l (5,3 US-Gallonen)
• Maximaler Zusatzdurchfluss: 50 L/min bei 20,5 MPa (13,2 gpm bei 2.973 psi)
• Maximale Zugkraft: 3.400 kgf (7.495 lbs)
• Fahrgeschwindigkeit: Hoch 4,6 km/h (2,85 mph) / Niedrig 2,6 km/h (1,61 mph)
• Schildbreite x -höhe: 1.740 x 355 mm
• Fahrwerk: X-Rahmen in der Mitte, Kettenrahmen mit Kastenprofil, geschmierter Kettenversteller
• Gegengewicht: 650 kg (1.433 lb)
