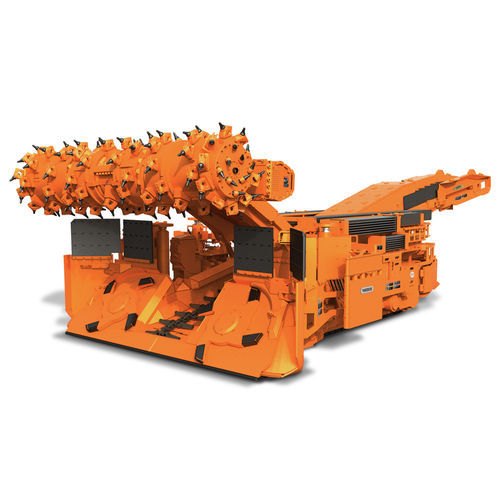

Continuous Miner mit Deckenschlagschrauber 14ED25

Übersicht
Die 14ED25 ist für höhere Produktivität in Einfahrtsentwicklungen bei niedrigen bis mittleren Flözen konzipiert. Der Entry driver verfügt über ein integriertes Bolzensystem, das gleichzeitiges Schneiden und Bolzen in einem einzigen Durchgang ermöglicht. Diese Ein-Durchgang-Fähigkeit beseitigt das Nadelöhr beim Ausbau der Zufahrtsstrecke, wenn frühzeitige Dachverankerung erforderlich ist.

Hauptvorteile

• Außergewöhnliche Zuverlässigkeit und hohe Verfügbarkeit
• Verlängerte Intervalle zwischen größeren Überholungen (typisch 3–6 Jahre)
• Beseitigt das Zufahrts-Nadelöhr durch gleichzeitiges Schneiden und Bolzen

Funktionen und Vorteile (Highlights)

• Doppelte ausfahrbare Schneidköpfe: Hydraulische Kopfverlängerungen lassen sich zum Rückzug einfahren und bieten Flexibilität beim Schneiden von Ecken. Breite Kopfschnitte bis zu 16 ft in einem Durchgang. Leistung am Schneidkopf: 656 HP / 490 kW.
• Faceboss Control System: Bedienerhilfen, automatisierte Abläufe, erweiterte Diagnostik und Maschinenleistungsüberwachung liefern verwertbare Daten zur Betriebsoptimierung.
• Duale Dachbohrer: Jeweils ein halbautomatischer Joy AFX210 Dachbolzer mit Neigefunktion ist an jeder Seite des Förderers montiert für schnelle Dachkontrolle.
• Vordere und hintere ATRS-Zylinder: Vier Hydraulikzylinder stabilisieren das Dach beim Abbau und Bolzen; per Knopfdruck aktivierbar, pulsen die Zylinder, um Kontakt zum Dach aufrechtzuerhalten und den Bediener zu schützen.
• Hydraulik-Optimierungspaket: Minimiert Schlauchführung und Bauteilanzahl, vereinfacht die Schlauchführung zur besseren Zugänglichkeit in der Wartung und zur Vereinfachung von Überholungen.

Zusätzliche Produktdetails

• Integriertes Bolzensystem ermöglicht gleichzeitiges Schneiden und Bolzen in einem Durchgang.
• Nass- oder Trockenbohrfähigkeit.
• Ressourcen: Ersatzteile und zugehörige Ressourcen sind für dieses Produkt verfügbar.

Technische Daten

• Modell / Handelsname: 14ED25
• Kategorie: Vortriebsentwicklung — Entry drivers
• Anzahl der Dachbolzer: 2
• Anzahl der Seitenbolzer: 2
• Abstand von Root-Drill zur Pickspitze: 137 in
• Maschinenlänge: 42 ft. 11 in
• Maschinengewicht: 180,000 - 196,000 lbs
• Fahrgestellhöhe: 48 in
• Bodenfreiheit: 11 in
• Fahrgestellbreite: 120 in
• Bodendruck: 33 - 37 psi
• Zuggeschwindigkeit (max): 65 fpm
• Kettenbreite: 22 in
• Dachbohrer mit integriertem Holz-Zylinder: Zwei AFX210 Bohrer
• Optionale Seitenbohrer: 2
• Bohrfunktionen: Nass- oder Trockenbohrung
• Abstand Dachbohrer bis First: 9 ft. 4 in
• Abstand Seitenbohrer bis First: 13 ft. 7 in
• Seitenwände Schutz: 6 ft. 0 in oder 8.5 in
• TRS-Reichweite: 12 ft. 9 in
• Schneidkopfdurchmesser: 44 in
• Schneidbreite: 15 ft. 6 in (Minimum)
• Maximale Schnitthöhe: 11 ft. 5 in
• Minimale Schnitthöhe: 6 ft. 6 in
• Schneidgeschwindigkeit: 60 rpm
• Meißelspitzen-Geschwindigkeit: 690 fpm
• Trommelverlängerungen: 9 in
• Sumpf-Abstand: 52 in
• Schneidmotoren: 328 HP
• Sammelkopf-Motoren: 67 HP
• Zugmotoren: 80 HP
• Pumpenmotoren: 160 HP
• Förderbandmotor: 54 HP
• Gesamtleistung: 1165 HP
• Förderbandbreite: 30 in
• Förderbordhöhe: 12 in
• Förderbandgeschwindigkeit: 402 fpm
• CLA-Durchmesser: 51 in
• Maschinenspannung: 950 V 60 Hz
• Maschinenkabel: 4/0 - 3 Leiter
• Hydraulikpumpe (Tandem): 120 gpm
• Hydrauliktankkapazität: 300 US gal
