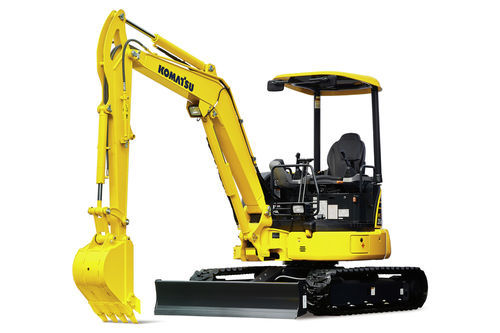

Minibagger PC30MR-5 E1

auf Raupenfür Baustellenmit kurzem Schwenkradius

Übersicht
Der Komatsu PC30MR-5 E1 Kompaktbagger bietet effiziente Leistung für städtische Baustellen, Grabenarbeiten und Versorgungsarbeiten. Er kombiniert kurze Heckschwenkung, kraftstoffsparenden Motor und präzise Hydrauliksteuerung, um die Produktivität auf beengten Einsatzstellen zu maximieren und gleichzeitig gute Sicht und einen komfortablen Fahrerarbeitsplatz in Kabine oder Schutzdach zu gewährleisten.

Wesentliche Daten

• Leistung: 18,2 kW (24,4 PS) @ 2.200 1/min
• Betriebsgewicht: 3.090 – 3.240 kg (6.812 – 7.143 lbs)
• Schaufelinhalt: 0,055 – 0,16 m3 (0,07 – 0,21 yd3)
• Kraftstofftank: 41 L
• Hydraulikölvolumen: 20 L
• Max. Zusatzstrom: 50 L/min (13,2 gpm bei 2.973 psi)
• Standard Kettenbreite: 300 mm
• Schildmaße (B×H): 1.550 × 355 mm

Motor

• Motorbezeichnung: Komatsu 3D88E-7*
• Kühlung: Wassergekühlt, Direkteinspritzung
• Zylinderanzahl: 3
• Bohrung × Hub: 88 × 90 mm
• Hubraum: 1,642 L
• Nenndrehzahl: 2.200 1/min
• Ventilatorantrieb: Mechanisch

Hydraulik

• Wählbare Arbeitsmodi: 2
• Hauptpumpen: Verstellkolbenpumpe × 2 (für Schwenk und Schild)
• Max. Fördermenge: 32 L/min (18,3 US gpm)
• Max. Schilddruck: 21,5 MPa (3.118 psi)
• Max. Fördermenge Schildpumpe: 9,9 L/min (2,61 gpm)
• Max. Zusatzstrom bei 2.973 psi: 50 L/min (13,2 gpm)
• Max. Schwenkdruck: 20,1 MPa (2.915 psi)
• Max. Schwenkpumpenfördermenge: 18,7 L/min (4,9 gpm)
• Hydraulikventil: 8-fach
• Betriebsart: Hydraulische Unterstützung

Hydraulikzylinder

• Ausleger: 85 × 525 × 50 mm
• Arm: 75 × 595 × 45 mm
• Schaufel: 65 × 490 × 40 mm
• Schild (1): 95 × 135 × 45 mm
• Ausleger-Schwenk (1): 80 × 500 × 40 mm

Antrieb und Bremsen

• Antriebsart: Hydrostat
• Max. Zugkraft: 3.400 kgf (7.495 lbs)
• Betriebsbremse: Hydraulische Sperre
• Feststellbremse: Mechanisch
• Steigfähigkeit: 30°
• Max. Fahrgeschwindigkeit — Hoch: 4,6 km/h (2,85 mph)
• Max. Fahrgeschwindigkeit — Niedrig: 2,6 km/h (1,61 mph)

Betriebsgewicht (ca.)

• ROPS canopy, Gummikette — Bodendruck (ISO 16754): 3,87 psi (26,7 kPa)
• Betriebsgewicht ROPS canopy, Gummikette: 3.090 kg (6.812 lbs)
• ROPS Kabine, Gummikette — Bodendruck (ISO 16754): 4,25 psi (29,3 kPa)
• Betriebsgewicht ROPS Kabine, Gummikette: 3.240 kg (7.143 lbs)

Kühl- und Schmiermittelkapazitäten (Auffüllen)

• Kraftstofftank: 41 L
• Motoröl: 6,7 L
• Kühlmittel: 3,3 L
• Endantrieb: 0,6 L
• Hydrauliksystem: 20 L

Fahrwerk

• Mittelrahmen: X-frame
• Kettenrahmen: Kastenträger
• Kettenversteller: Schmierpresse
• Anzahl Tragrollen (pro Seite): 1
• Anzahl Laufrollen (pro Seite): 4
• Kettendichtung: Dicht

Schild

• Schildbreite × Höhe: 1.550 × 355 mm

Serienausstattung (Auswahl)

• Motor: Luftfilter Doppel-Element mit automatischem Staubauswerfer; Saugkühlerventilator
• Elektrik: Generator 12 V/55 A; Automatik-Drossel; Batterie 12 V/58 Ah; Anlasser 12 V/1,7 kW; Fahrlicht vorne; Arbeitslicht am Ausleger
• Hydraulik: Zusatzhydraulik mit Einstellventil ein/zweirichtungsströmung; Fußsteuerung für Zusatzhydraulik; ISO/SAE Musterwechselventil
• Schutzvorrichtungen: Lüftergitter; Hitzeschutz
• Fahrwerk: 300 mm Gummipads
• Fahrerplatz: 12 V Stromversorgung; automatische Zwei-Gang-Fahrtsteuerung; 3,5" Farb-LCD Monitor; automatische Hebelverriegelung; Rückspiegel; einziehbarer Sicherheitsgurt; Federungssitz; Fahralarm; ROPS Schutzdach 2-Säulen (ISO 3471)
• Arbeitsausrüstung: 1.240 mm Arm mit Leitungen; Grablehre; 2.285 mm Ausleger mit Leitungen
• Sonstiges: Automatische Leerlaufabschaltung; KOMTRAX; Schnelltrenn-Batterieanschluss; Schwenkhaltesperre; Gegengewicht (ca. 260 kg)

Optionale Ausrüstung (Auswahl)

• Fahrwerk: Road Liner Kette (300 mm)
• Fahrerplatz: Kabine mit Klimaanlage, Radio-Vorbereitung, Zusatzanschluss; proportionale Joysticks
• Arbeitsgeräte: Schwerlastschaufeln (300, 457, 610 mm); hydraulischer Greifer; mechanischer Schnellwechsler

Technische Merkmale / Spezifikationen

• Modell: PC30MR-5 E1
• Marke: Komatsu
• Motormodell: Komatsu 3D88E-7*
• Leistung: 18,2 kW (24,4 PS) @ 2.200 1/min
• Betriebsgewicht: 3.090 – 3.240 kg (6.812 – 7.143 lbs)
• Schaufelinhalt: 0,055 – 0,16 m3 (0,07 – 0,21 yd3)
• Kraftstofftank: 41 L
• Hydraulikölvolumen: 20 L
• Max. Zusatzstrom: 50 L/min (13,2 gpm bei 2.973 psi)
• Standard Kettenbreite: 300 mm
• Schildmaße: 1.550 × 355 mm
