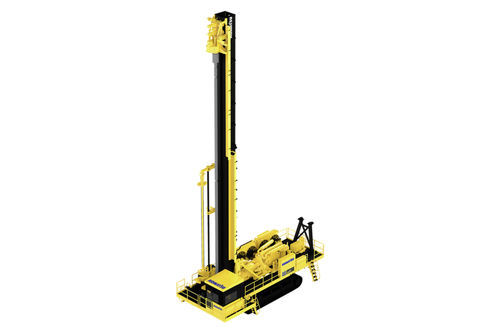

Sprenglochbohrgerät ZR77

auf RaupendrehbarCummins

Überblick
Hohe Produktivität mit präziser Steuerung. Für gleichbleibende Leistung unter rauen Bedingungen konzipiert, ist die ZR77 mit einem robusten Boxer-Mast und einem leistungsstarken Zahnstangen-Pulldown-System ausgestattet. Diese Merkmale maximieren die Drehmomentübertragung und die Werkzeuglast, wodurch kürzere Zykluszeiten und höhere Bohrleistung erreicht werden.

Hauptmerkmale

• Leistungsstarker Zahnstangen-Pulldown: Ermöglicht schnellere Zykluszeiten und erhöhte Eindringtiefe in hartem Gestein; steigert die Bohrleistung um bis zu 12 %.
• Automatisiertes Werkzeugkarussell / automatische Werkzeughandhabung: Minimiert Ausfallzeiten durch schnelle, freihändige Werkzeugwechsel; hilft, effiziente Fragmentierung und Lochqualität zu erhalten und sich schnell an neue Lochdurchmesser anzupassen.
• Boxer-Mast-Design: Erhöht die strukturelle Haltbarkeit für bessere Verfügbarkeit und geringeren Wartungsaufwand.
• Optionale Fernbedienung / Bohrautomatisierung mit Fernsteuerung: HPGPS-Fernsteuerung mit hoher Präzision für Einzel- und Mehrfachgeräte; begrenzt die Exposition des Bedieners und unterstützt Null-Schaden-Initiativen.
• Automatische Navigationsfähigkeit mit hochpräzisem GPS (HPGPS): Erhöht die Genauigkeit der Bohrlochpositionen und ermöglicht das Bewegen zwischen Löchern ohne Bediener in der Kabine.
• Intelligente Kompressorensteuerung: Reguliert die Luftmenge in das Loch, um Leistung, Kraftstoffverbrauch und Spüldauer zu steuern und so die Betriebskosten zu senken.
• Ein- und Mehrdurchgangs-Winkelbohren: Automatische Mastpositionierung und adaptives Auto-Leveling, um mehrere Bohrfunktionen mit einer Maschine auszuführen.

Ressourcen

• Verfügbare Produktunterlagen umfassen ein Datenblatt, ein Verkaufsblatt, eine Seite zur Bohrautomatisierung und ein Verkaufsblatt zum Boxer-Mast / Zahnstange-Pinion (Produktliteratur und Broschüren).

Technische Daten

• Produktkategorie: Blasthole-Bohrgeräte — Rotationsbohrer.
• Modell: ZR77.
• Lochdurchmesser (in): 7 7/8 - 10 5/8.
• Lochdurchmesser (mm): 200 - 270.
• Maximale Werkzeuglast (kg): 34 925.
• Maximale Werkzeuglast (lbs): 77,000.
• Einzelpass-Tieftiefe (ft): 55.
• Einzelpass-Tieftiefe (m): 16.8.
• Maximale Mehrfachpass-Tiefe (ft): 280.
• Maximale Mehrfachpass-Tiefe (m): 85.
• Antriebseinheit — Dieselmotor / Modell (metrisch): Cummins QST30.
• Antriebseinheit — Dieselmotor (imperial): Non-reg. T2 und T4.
• Elektrische Option (kv): 6.3.
• Elektrische Option (metrisch): ≥ Drehstrom Wechselstrom Sekundärspannung (≥24, 12).
• Leistung (kW): 783.
• Leistung (HP): 1,050.
• Rotationskopf — Drehmoment (variabel) bei 100 rpm (ft-lbs): 11,000.
• Rotationskopf — Drehmoment (variabel) bei 100 rpm (kN-m): 14.9.
• Rotationskopf — Nennleistung (kW): 158.
• Rotationskopf — Nennleistung (HP): 212.
• Rotationskopf — Motortyp (hydraulisch): Axialkolbenmotor mit verstellbarem Hubraum.
• Rotationskopf — Geschwindigkeit (variabel): 200 rpm @ 5,500 ft.-lbs.
• Vorschubsystem — Typ: Zahnstange und Ritzel.
• Vorschubsystem — Wagen Geschwindigkeit (max) (m/min): 0 bis 48.0.
• Vorschubsystem — Wagen Geschwindigkeit (max) (ft/min): 0 bis 157.5.
• Vorschubsystem — Hebekraft (lbf): 67,900.
• Vorschubsystem — Hebekraft (kN): 302.
• Absenkkraft (kN): 302.
• Rohrhandhabung — Optionen: Fähigkeit zum Umgang mit 25 ft Rohr.
• Rohrhandhabung — Karussellkapazität Größe 4 (in): 8.62 oder weniger (Durchmesser 8 5/8 oder weniger).
• Rohrhandhabung — Karussellkapazität Größe 4 (mm): 219 oder weniger.
• Rohrhandhabung — Karussellkapazität Größe 5 (in): 8.62 oder weniger (Durchmesser 8 5/8 oder weniger).
• Rohrhandhabung — Karussellkapazität Größe 5 (mm): 219 oder weniger.
• Rohrhandhabung — Karussellkapazität Größe 6 (in): 7.64 oder weniger (Durchmesser 7 5/8 oder weniger).
• Rohrhandhabung — Karussellkapazität Größe 6 (mm): 194 oder weniger.
• Rohrhandhabung — Maximale Tiefe Größe 4 (ft): 200 (61 m).
• Rohrhandhabung — Maximale Tiefe Größe 5 (ft): 240 (73 m).
• Rohrhandhabung — Maximale Tiefe Größe 6 (ft): 280 (85 m).
• Mast / Turm — Mastbreite (m): 1.
• Mast / Turm — Mastbreite (in): 39.4.
• Mast / Turm — Masttiefe (in): 39.5 (Masttiefe (m): 1).
• Mast / Turm — Wagen / Rotationskopf Hub (m): 19.1 (ft: 62.5).
• Mast / Turm — Mastlänge (Einzelpass) (ft): 75 (m: 22.9).
• Mast / Turm — Mastlänge (Mehrfachpass) (ft): 61 (m: 18.6).
• Mast / Turm — Winkelbohren (Option): 0-30°, 5° Schritte.
• Masthebzzylinder: Hydraulisch (2x).
• Luftsystem — Kompressorensteuerung: Elektrisch betätigt, CANbus.
• Luftsystem — Standardleistung (CFM): 2,000.
• Luftsystem — Standardleistung (m^3/min): 56.6.
• Luftsystem — Kompressortyp: Schraubenkompressor, ölgeflutet.
• Luftsystem — Betriebsdruck (psi): 100.
• Luftsystem — Betriebsdruck (kPa): 689.
• Luftsystem — DTH-Ausgang Standard (psi): 1,500 CFM @ 350 psi.
• Luftsystem — DTH-Ausgang Standard (bar): 42.5 m3/min @ 24.13 bar.
• Luftsystem — Optionale verfügbare Volumen (m^3/min): 109.
• Luftsystem — Benötigte Leistung für verfügbare Volumen (kW): 746 Hauptmotor.
• DTH-Bohrung — DTH (mm): Bis zu 203 mm Down-the-hole-Hammer mit maximalem Bohrkopf-Durchmesser 229 mm.
• DTH-Bohrung — DTH (in): Bis zu 8 in Down-the-hole-Hammer mit maximalem Bohrkopf-Durchmesser 9 in.
• Arbeitsbereiche — Einzelpass Tiefe (ft): 55 (m: 16.8).
• Arbeitsbereiche — Maximale Einzelpass (ft): 55 (m: 16.8).
• Arbeitsbereiche — Maximale Mehrfachpass (ft): 280 (m: 85).
• Flüssigkeiten / Wartung — Kraftstofftank Kapazität (Standard) (L): 1 514 (gal: 400).
• Flüssigkeiten / Wartung — Kraftstofftank Kapazität (Optional) (L): 2 366 (gal: 625).
• Flüssigkeiten / Wartung — Hydrauliktank Kapazität (L): 1 136 (US gal: 300).
• Flüssigkeiten / Wartung — OGL Tank Kapazität (L): 68 (gal: 18).
• Flüssigkeiten / Wartung — Wassertank Kapazität (Standard) (L): 1 514 (gal: 400).
• Flüssigkeiten / Wartung — Wartung: Trennung Batterie und Anlasser auf Bodenebene; schnelles Fluid-Service-System auf Bodenebene für Kraftstoff, Hydraulik, Motoröl, Kühlmittel, Kompressoröl, Schmierfett und Wasser; Live-Ölprobenahme.
• Staubkontrolle — Staubvorhänge: Standard; Elektrischer Antrieb für Vorhänge: Optional; Wasserinjektionssystem: Standard; Vorheizsystem für Wasserinjektion: Verfügbar; Trockener Staubabscheider: Optional.
